基于Win系统的Cadence SPB安装教程

一、邮件接收 License 授权文件

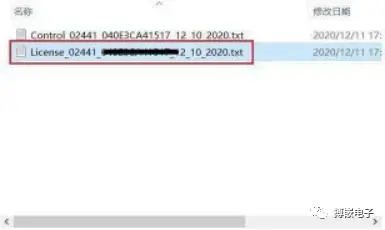

用户购买 Cadence 软件后，会收到厂商邮件提供的 license 授权邮件，邮件中有两个附件：License.txt（正式的 license 授权文件，后续安装中需要用到这个文件）和 Controlfile.txt（License 说明文件，用于说明用户购买的 Cadence 产品信息）。

二、Cadence 安装程序下载

1.百度网盘下载

• License Manager：LCU04.30.000 链接：https://pan.baidu.com/s/1IxFMgYImCQK5UdsXQ4lXBw提取码：1wbd
• License Manager Hotfix：LCU04.30.006链接：https://pan.baidu.com/s/1t-D2-N8IF3-syWnQVWOuvA提取码：3kt5
• Cadence 17.4 Base：SPB17.40.000链接：https://pan.baidu.com/s/1cvcqDtOKNxu4p5TsEUWYlw提取码：v3mu
• Cadence 17.4 Hotfix: SPB17.40.028链接：https://pan.baidu.com/s/1SEp8JXEzXdlErVuBuhVhMw?pwd=lnwi提取码：lnwi

备注：【链接会随着版本实时更新，当前最新版本为17.4.028】

2.Cadence官网下载

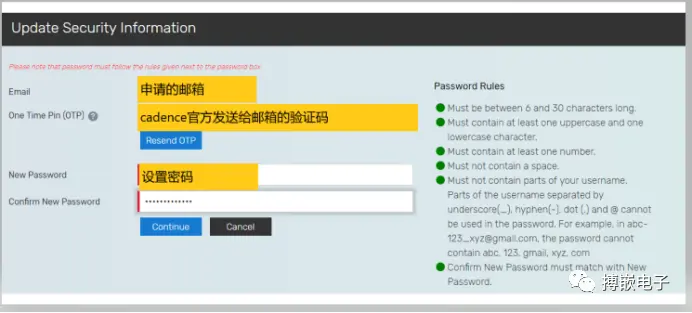

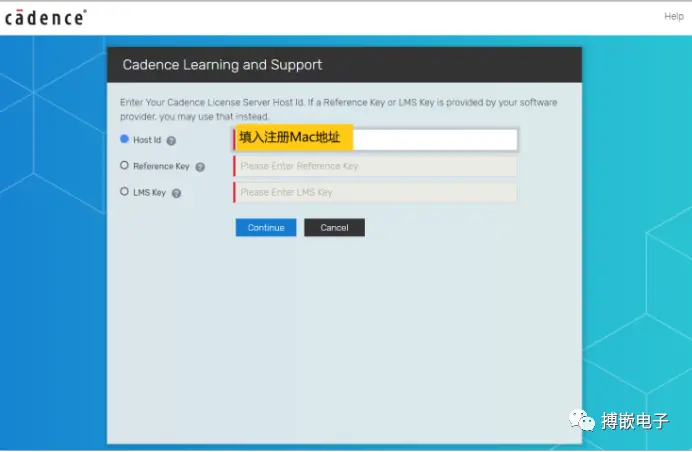

第一步：官网注册，具体操作如图所示：

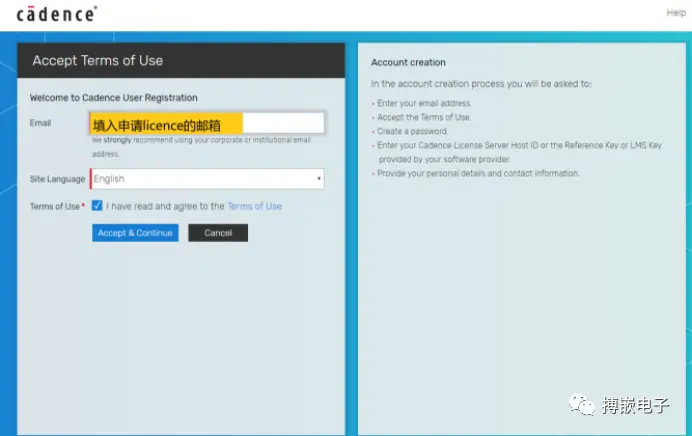

注册网站

https://registration.cadence.com/CadenceApplicationRegScreen?appcode=cos&langcode=en

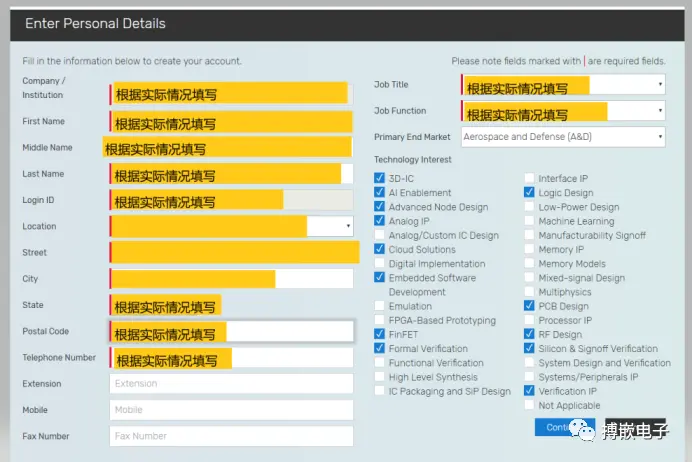

下一步

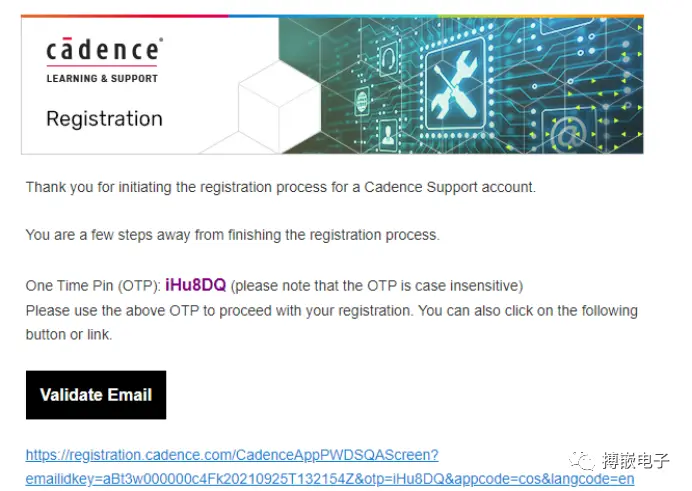

下一步

下一步

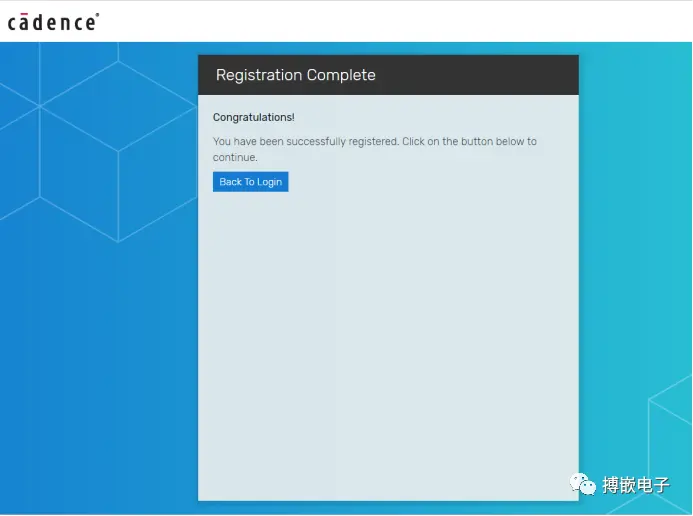

注册完成，进入下载网址下载。

第二步：进入下载网址下载

下载地址：https://downloads.cadence.com/ESDWeb/BrowseReleases.eo?methodToCall=browseReleases

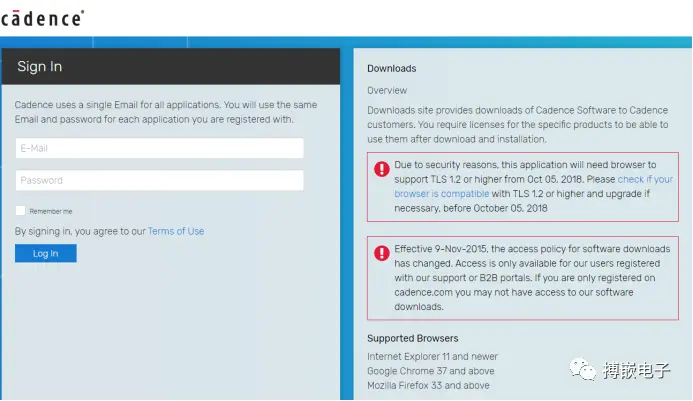

打开链接后会跳转到Cadence登陆界面，如下图所示，需要输入下单注册时提供的邮箱登陆。如有不清楚的地方请联系我们。

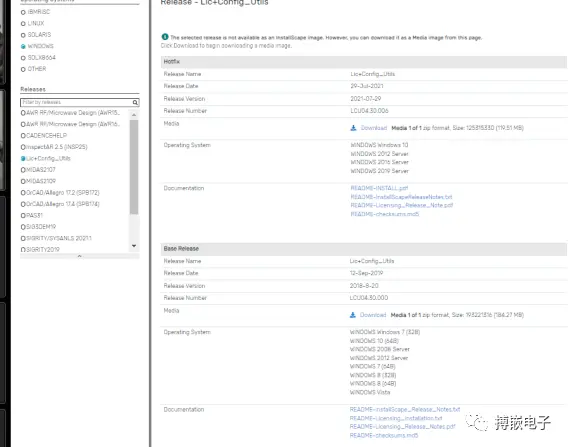

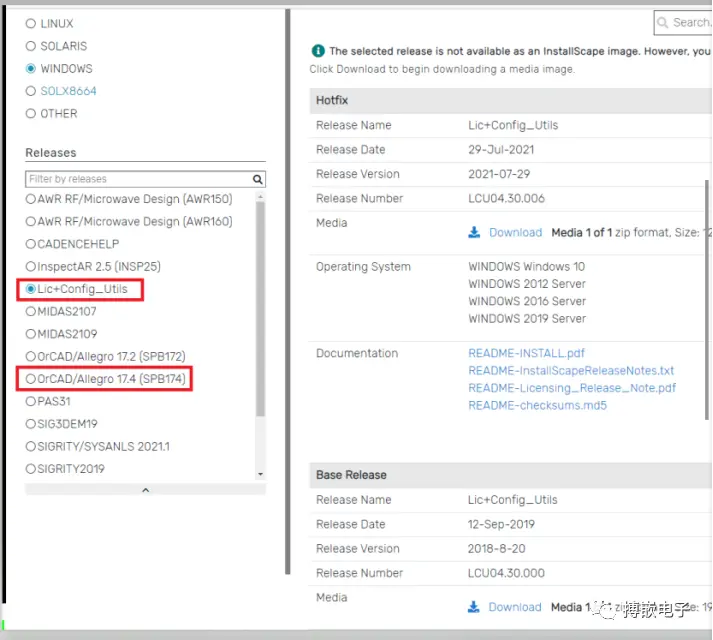

登陆后，会显示下载页面，具体下载内容请查看下图所示：

• Lic+Config_Utils
• OrCAD/Allegro 17.4 (SPB174)

下载四个安装包分为：

• 许可证管理器

1. LCU Base Release
2. LCU Hotfix

• Cadecne allegro/orcad SPB 17.4安装包

1. allegro/orcad SPB Base  Release
2. allegro/orcad SPB Hotfix

备注：Download Manager可以选择下载，不影响正常使用

三、安装工程详解

3.1 安装 License Manager

【备注：1.需要先安装 License 管理软件 License Manager。】

【2.先安装原始版本，再安装 Hotfix 补丁包。】

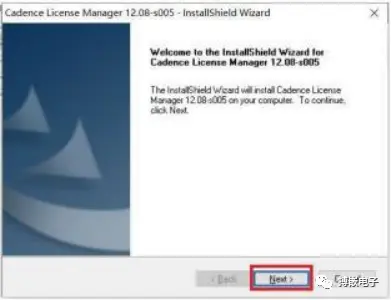

解压“Cadence License Manager” ，以管理员方式运行“Setup.exe"

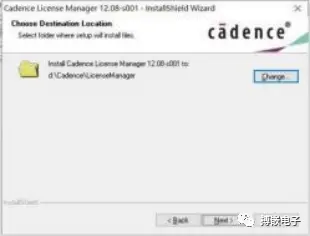

选择安装路径

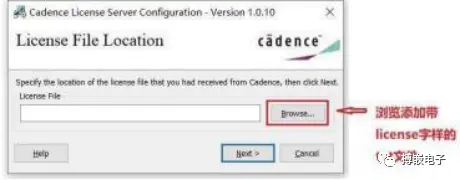

加载 license 文件(详见发货邮件，如有问题请咨询我们)

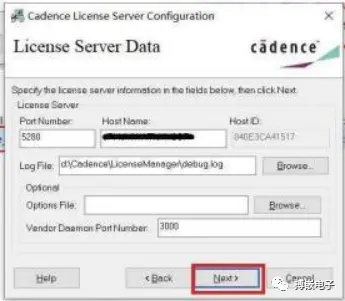

加载之后，下一步

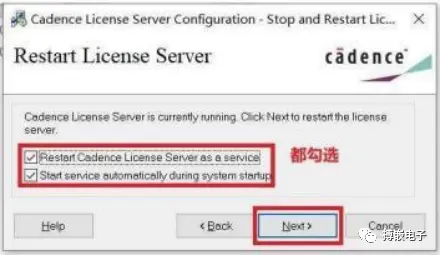

继续下一步，勾选下图所示，然后下一步

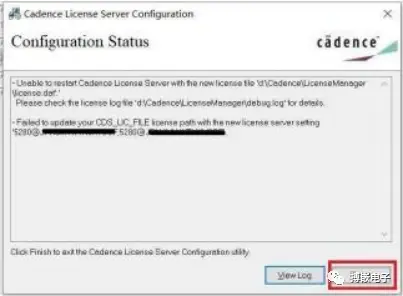

点 Finish

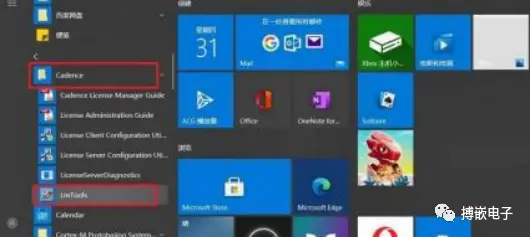

从 window 开始菜单中打开 license 管理软件 LmTools

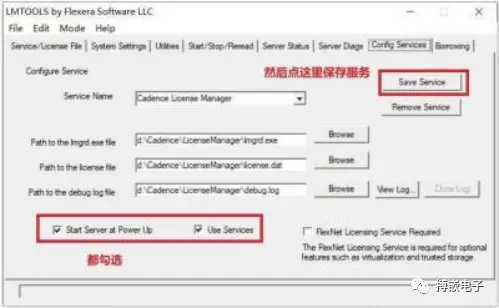

Config Services 选项卡，勾选如下图中的选项，然后点击 Save Service

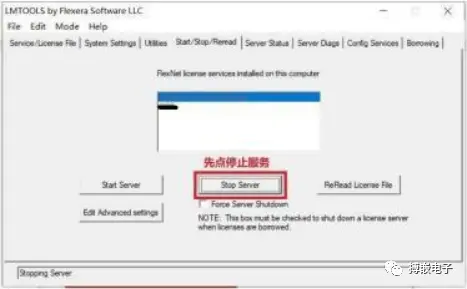

切换到 Sart/Stop/Reread 选项卡，点击 Stop Server

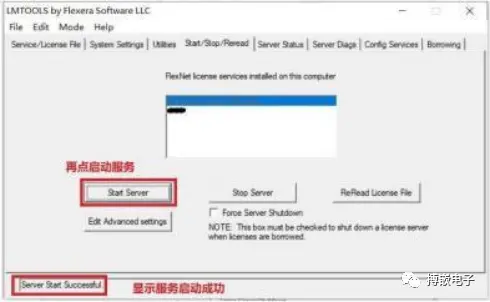

点击“Start Server”

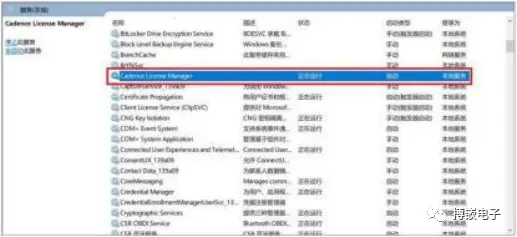

打开 windows 的任务管理器，选择“服务”选项卡，查看 Cadence License Manager 的 状态，如果服务显示正在运行，表示 License 管理器启动成功

3.2 安装 License Manager Hotfix 补丁包

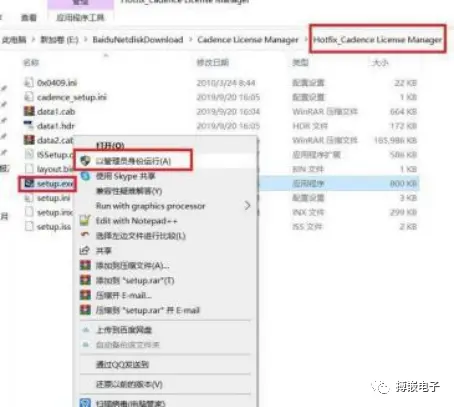

接下来需要安装“Hotfix 补丁包” ，解压“Hotfix_Cadence License Manager” ，右 键以管理 员身份运行“setup.exe”。

点下一步，继续安装

接受协议，下一步

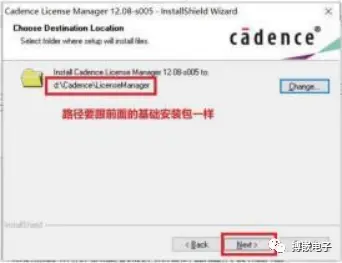

设置安装路径，然后继续下一步

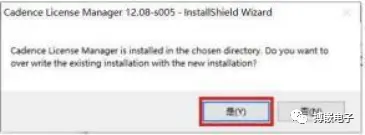

弹出对话框中选“是”，如下图

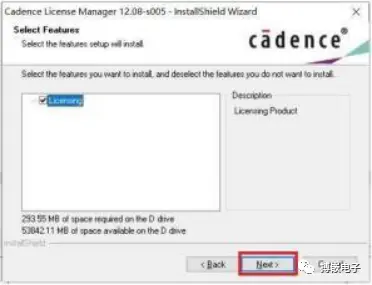

点击“Next”

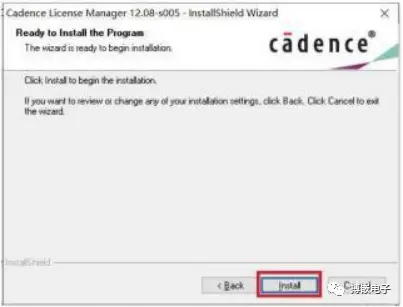

点击“Install”

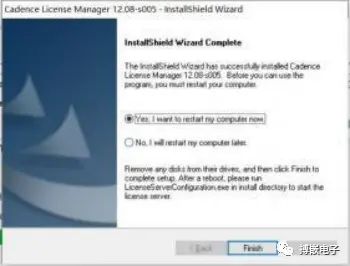

选择重启计算机，并点“Finish”

3.3 安装 Cadence 17.4 Base

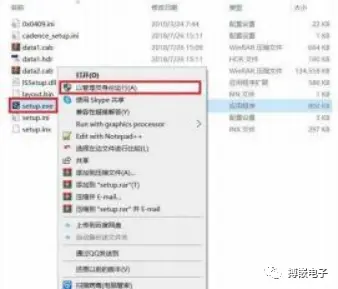

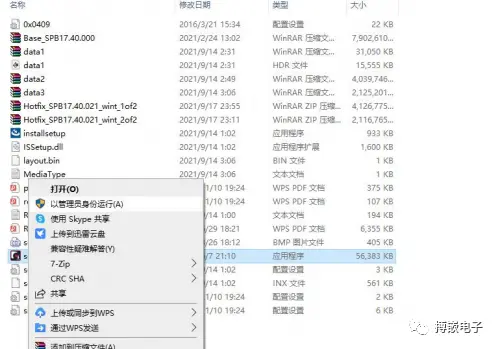

 解压“Base_SPB17.40.000”， 右键以管理员身份运行“Setup.exe”

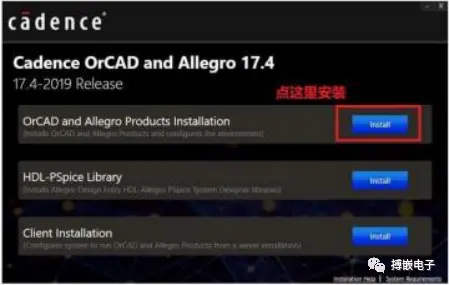

点Install

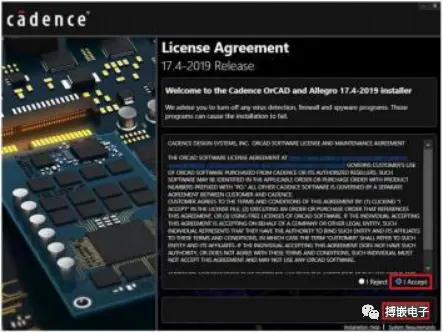

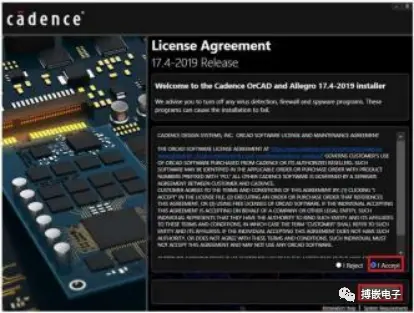

选择“I Accept”，点下一步

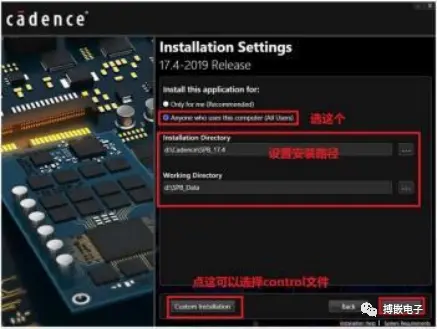

选择“Anyone who uses this computer(All Users)” ，设置安装路径，点击下 面的“Custom Installation” ，可以选择控制文件， 自动识别购买的软件包组件， 然后下一步

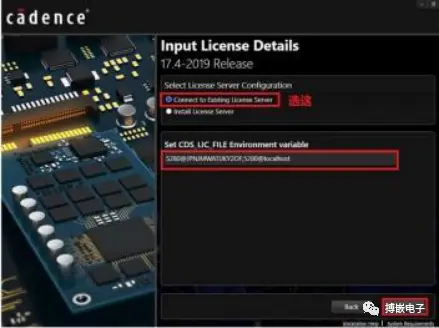

选择 Connect to Existing License Server ，下面会自动获取到 license 信息,然后下一步

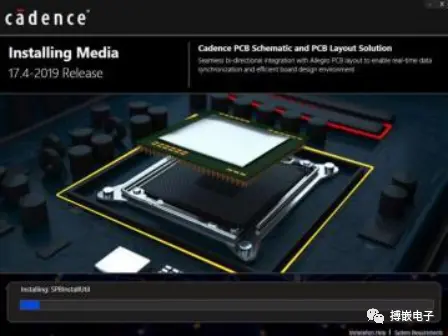

安装过程如下

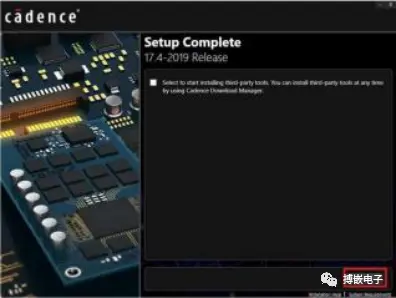

点 finish ，完成安装

3.4 安装 Cadence 17.4 Hotfix 补丁包

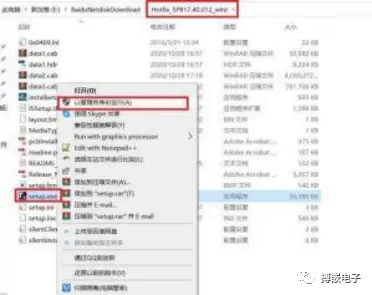

接 下 来 需 要 安 装 Cadence Hotfix 补 丁 包 ， 解 压 “Hotfix_SPB17.40.018_wint_1of2” 和 “Hotfix_SPB17.40.018_wint_2of2” ，右键 以管理员身份运行“Setup.exe。

选“I Accept” ，然后下一步

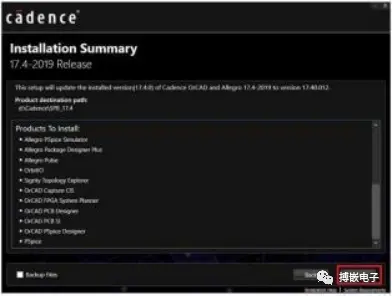

然后点 Install

安装过程如下

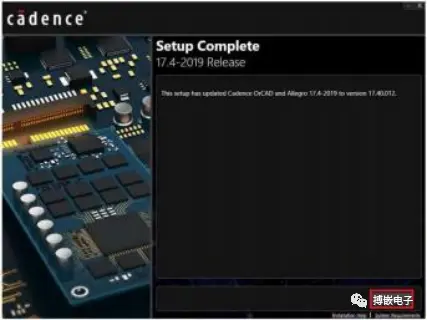

点 Finish ，完成安装

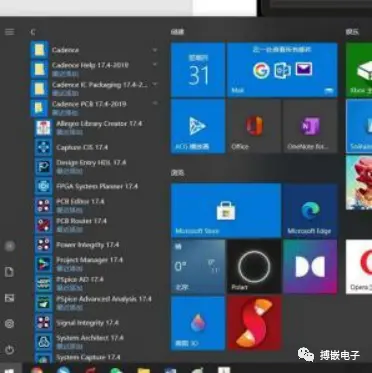

开始菜单里面，运行相应的 Cadence 软件即可正常使用了

四、备注

一．若将 licence manager 安装在在远端服务器上面，在终端安装 orcad/allegro 的主程 序那么需要调整一下终端的系统变量。

第一步：在 win 系统下面的搜索栏里面输入“系统变量”，打开编辑系统变量对话框

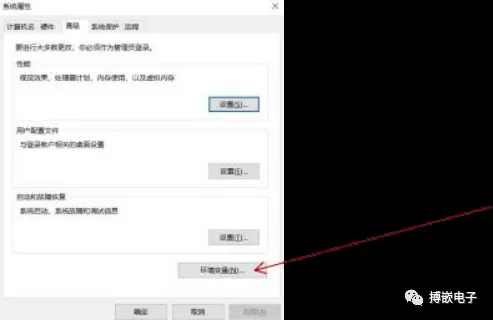

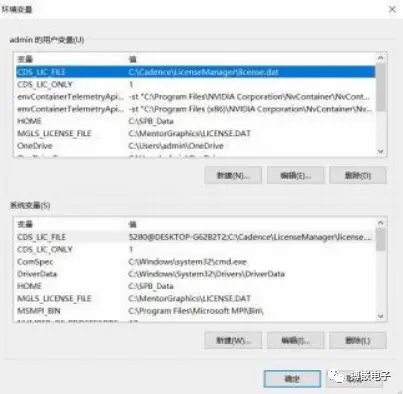

第二步：鼠标左击“环境变量”选项按钮，打开编辑环境变量对话框

第三步：选中 CDS_LIC_FILE，点击编辑，然后5280@后面的换成服务器IP地址，例如原来是 5280@DESKTOP-G62BT2，改写为 5280@192.168.0.1

详情见下方视频：

完
