Cadence OrCAD新建元件库与元件创建流程

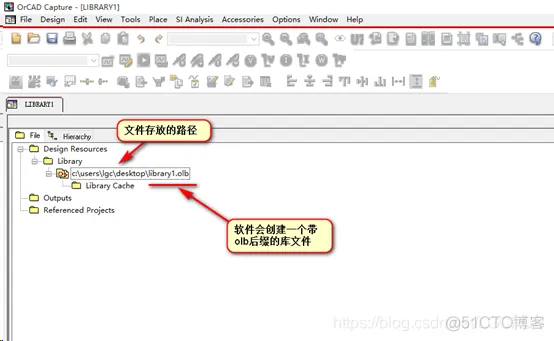

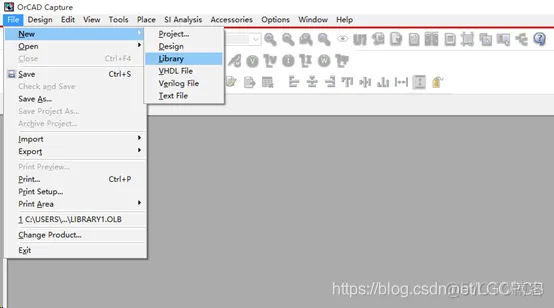

打开OrCAD,选择菜单File—New—library，新建元件库。

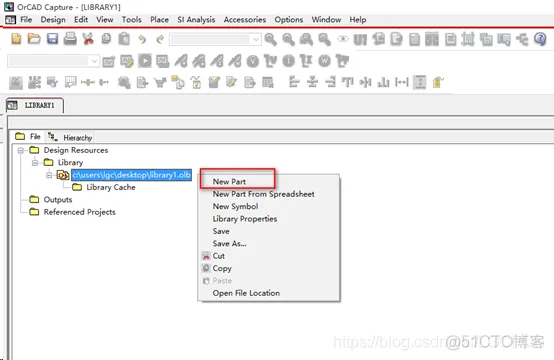

选中元件库文件（新建olb后缀文件），右键选择New Part新建元件。

下面通过创建MAX485芯片为例：

Name:新建元件的名称，如LM324、8050、MAX485等。
Part Reference Prefix:新建元件的序号开头字母，如U、R、C、L等。
PCB Footprint:新建元件的封装名，如S0T23、SOP16、R0603等。
Multiple - Part Package: 表示一个元件包括有多个Part部分。
Pats per Pkg: 表示一个封装下面有几个Pant部分，如有些大的芯片可以分开2个或3个部分等。.
Honogeneous:表示多个Part外形相同，元件分成多部分来画原理图，比如LM358的运放芯片。
Heterogencous: 表示多个Part外形不同，如一些大的芯片可以将功能相同的单元放在一 个部分上。
AIphabetic: 表示元件序号以英文显示，元件的引脚以字母显示，如BGA的引脚。
Numeric: 表示元件序号以数字显示，元件的引脚以数字显示，如SOP, SIP,类型的引脚。

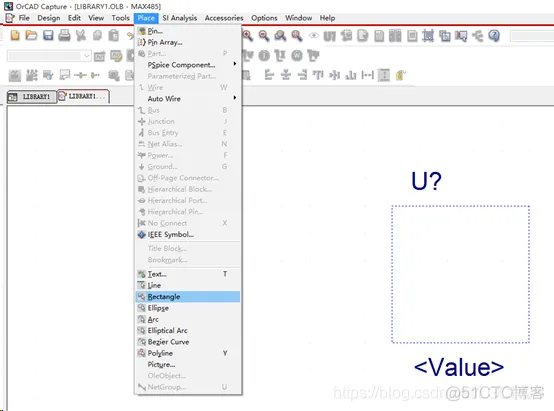

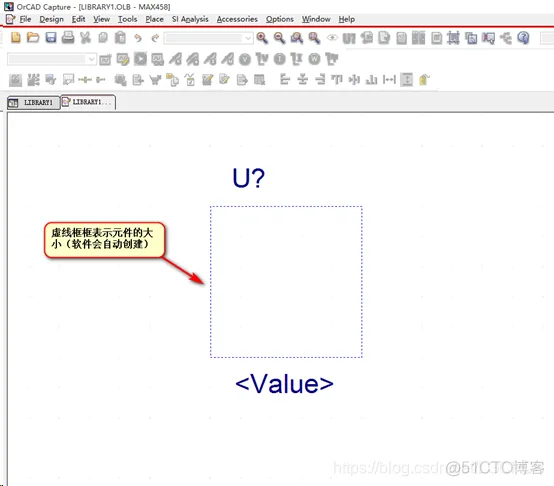

选择菜单Place—Rectangle,放置元件的矩形形状。

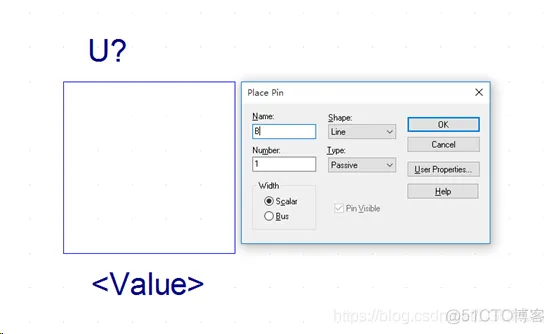

放置Name(元件管脚名称)和Number(元件管脚名称),依次放完其他管脚属性
