建筑CAD制图教学：直线梯段绘制技巧

在使用国产CAD软件绘制建筑CAD图纸的过程中，经常会需要画直线梯段。那么如何在浩辰CAD建筑软件中绘制直线梯段呢？接下来的建筑CAD制图教程就让小编来给大家介绍一下国产CAD制图软件——浩辰CAD建筑软件中绘制直线梯段的相关操作技巧吧！

建筑CAD制图教程：绘制直线梯段

浩辰CAD建筑软件中可以单独使用或用于组合复杂楼梯与坡道，以【添加扶手】命令可以为梯段添加扶手，对象编辑显示上下剖断后重生成(Regen)，添加的扶手能随之切断。

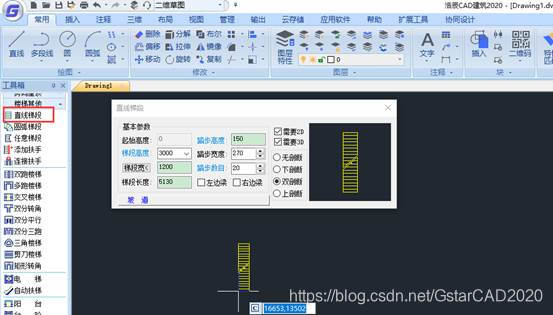

首先打开浩辰CAD建筑软件，然后找到并以此点击建筑设计→楼梯其他→直线梯段(ZXTD)。如下图所示：
在这里插入图片描述

点取菜单命令后，显示默认折叠的对话框如上截图。具体控件和功能CAD制图软件见下面表格详细列出，可以看起来更直观。

建筑CAD软件中直线梯段控件说明：

梯段宽<：梯段宽度，该项为按钮项，可在图中点取两点获得梯段宽。

起始高度：相对于本楼层地面起算的楼梯起始高度，梯段高以此算起。

梯段长度：直段楼梯的踏步宽度×踏步数目=平面投影的梯段长度。

梯段高度：直段楼梯的总高，始终等于踏步高度的总和，如果梯段高度被改变，自动按当前踏步高调整踏步数，最后根据新的踏步数重新计算踏步高。

踏步高度：输入一个概略的踏步高设计初值，由楼梯高度推算出最接近初值的设计值。由于踏步数目是整数，梯段高度是一个给定的整数，因此踏步高度并非总是整数。用户给定一个概略的目标值后，系统经过计算确定踏步高的精确值。

踏步数目：该项可直接输入或者步进调整，由梯段高和踏步高概略值推算取整获得，同时修正踏步高，也可改变踏步数，与梯段高一起推算踏步高。

踏步宽度：楼梯段的每一个踏步板的宽度。

需要3D/2D：用来控制梯段的二维视图和三维视图，某些梯段只需要二维视图，某些梯段则只需要三维。

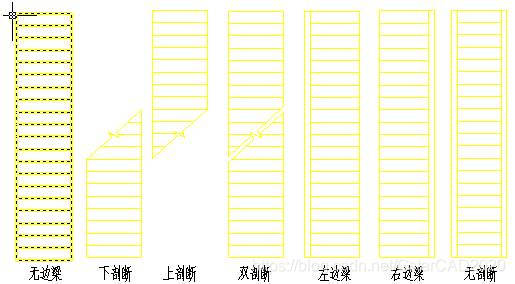

剖断设置：包括无剖断、下剖断、双剖断和上剖断四种设置。

作为坡道：勾选此复选框，踏步作防滑条间距，楼梯段按坡道生成。有“加防滑条”和“落地”复选框。

对话框中的蓝字表示有弹出提示，光标滑过蓝字即可弹出有关该项的提示。

在无模式对话框中输入参数后，拖动光标到绘图区，命令行提示：

点取位置或(转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角®/改基点(T)]<退出>: 点取梯段的插入位置和转角插入梯段。

直线梯段为自定义的构件对象，因此具有夹点编辑的特征，同时可以用对象编辑重新设定参数。

建筑CAD软件中直线梯段夹点功能说明：

[改梯段宽]梯段被选中后亮显，点取两侧中央夹点改梯段宽，即可拖移该梯段改变宽度。

[移动梯段] 在显示的夹点中，居于梯段四个角点的夹点为移动梯段，点取四个中任意一个夹点，即表示以该夹点为基点移动梯段。

[改剖切位置] 在带有剖切线的梯段上，在剖切线的两端还有两个夹点为改剖切位置，可拖移该夹点改变剖切线的角度和位置。
