CAD图形对象转三维曲面,快速实现方法

上节CAD三维绘图教程小编给大家分享了浩辰CAD软件中将图形对象转换为三维实体的操作技巧,你学会了吗?今天小编将接着上节内容给大家分享浩辰CAD软件中将图形对象快速转换成三维曲面的相关操作技巧,感兴趣的小伙伴可以和一起来了解一下哦!

CAD中将图形转换为曲面的操作步骤:

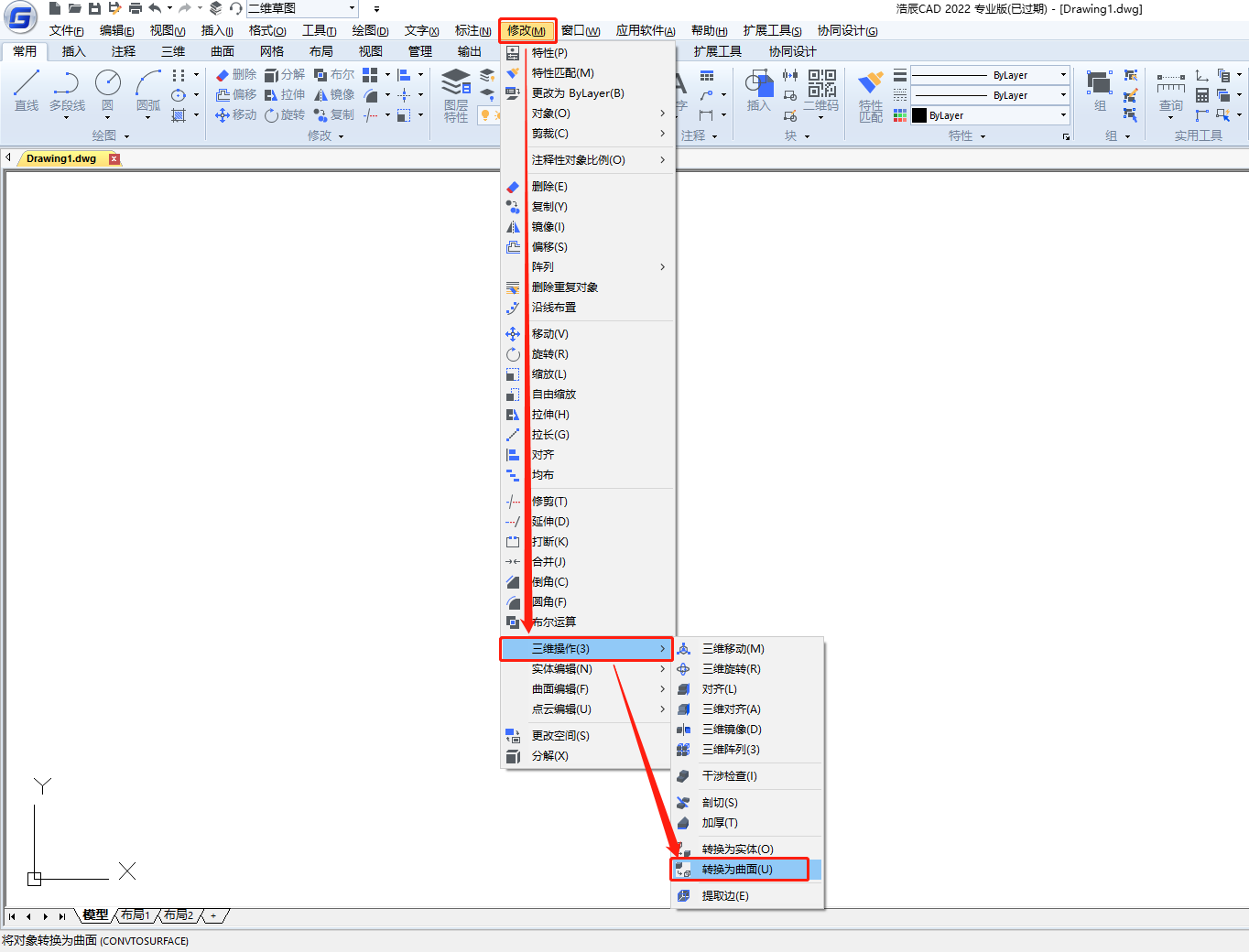

1、用浩辰CAD软件中打开图纸后,在菜单栏中依次点击【修改】—【三维操作】—【转换为曲面】,或者是直接在命令行调用命令:CONVTOSURFACE。


2、执行命令后,根据命令行提示在图纸中选择符合条件的对象,符合条件的对象包括:二维实体、三维实体、网格对象、三维平面、面域、具有厚度的零

宽度多段线、具有全局宽度多段线、具有厚度的直线、具有厚度的圆弧、闭合平面曲线等。

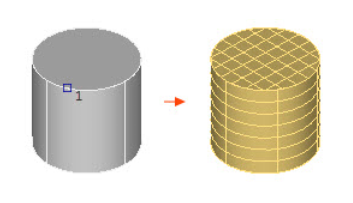

注:SMOOTHMESHCONVERT变量暂不支持,只能设置为3,不支持平滑和优化的效果。现在转换时只有一种结果:镶嵌面处理但不优化。如下图所示:
