CAD快速绘制推拉窗平面简图技巧

在浩辰CAD中绘制推拉窗平面简图的操作步骤：

1、在浩辰CAD中绘制出需要的窗户，如果需要几种类型的窗户，那么就都绘制出来。

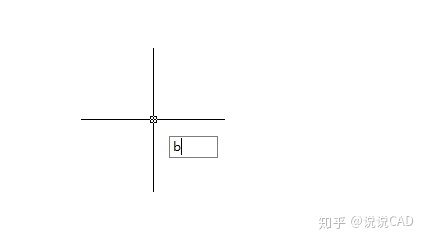

2、在命令行输入快捷命令：b，我们写入一些块。如下图所示：

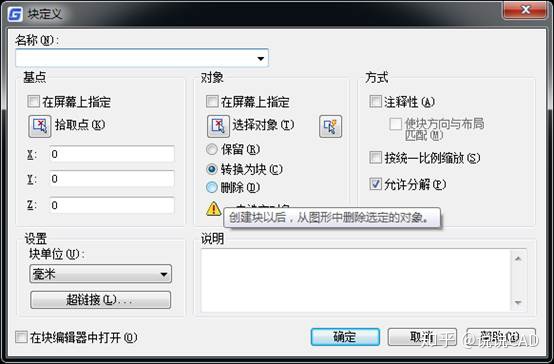

3、弹出写入块的窗口，在名称上表明清楚是那种窗户，点击基点在屏幕上指定，然后选取图形在屏幕上框选后右键单击回到块单击确定。如下图所示：

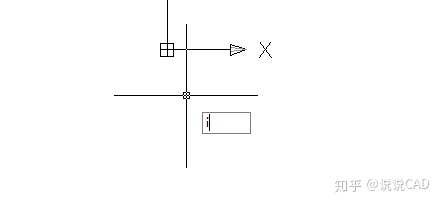

4、在需要的立面图中插入定义的块，然后在命令行输入快捷命令：i，按回车键确认。如下图所示：

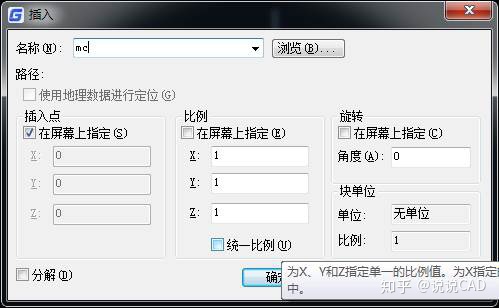

5、插入块窗口，点击浏览写入的块，插入点选为在屏幕上指定，如果需要块旋转在旋转角度输入角度，点击确定。如下图所示：

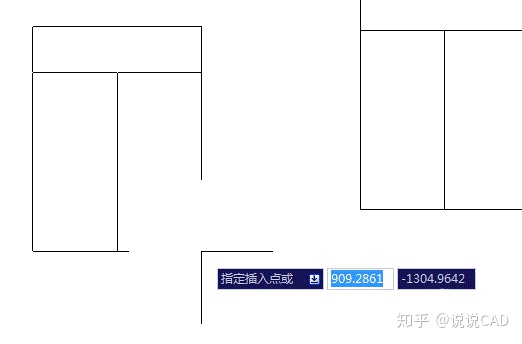

6、现在定义的块就出现了，只需要在立面图上输入即可。如下图所示：

以上就是在浩辰CAD制图软件中绘制推拉窗平面简图的操作教程。所有复杂的对象实体，都可以分解为基础的点线面对象，反过来通过这些基本的点线面功能可以会出复杂的对象。希望可以帮助到刚开始CAD入门学习建筑设计的小伙伴们~
