CAD云线快捷键命令与使用技巧

CAD云线快捷键命令使用步骤:

1、在浩辰CAD中打开需要编辑的图纸文件后,调用CAD云线快捷键命令,调用方式如下:

(1)单击菜单栏【绘图】—【修订云线】,即可调出命令。

(2)在功能区依次点击【常用】—【绘图】—【修订云线】,即可调出命令。

(3)在命令行中输入:REVCLOUD后,按回车键,即可调出命令。

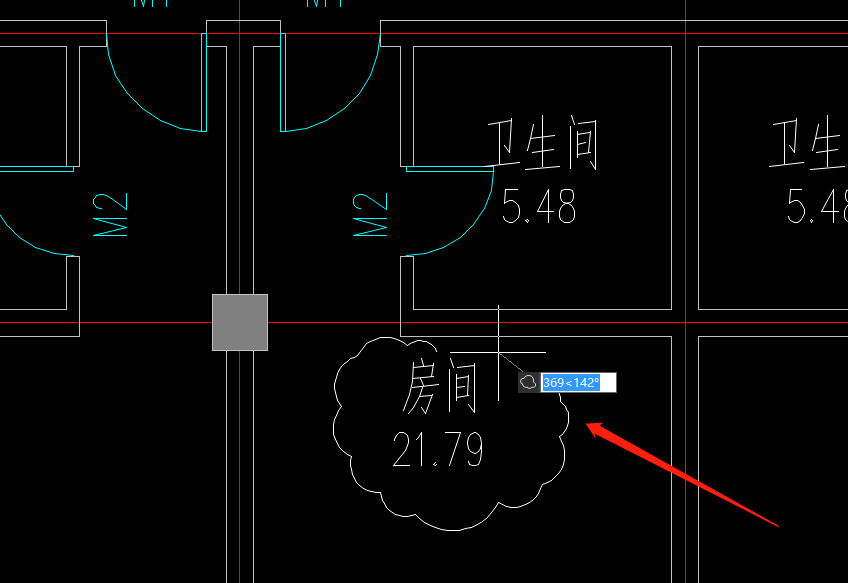

2、调用命令后,根据系统提示在绘图区域指定云线的起点沿云线路径引导十字光标。如下图所示:

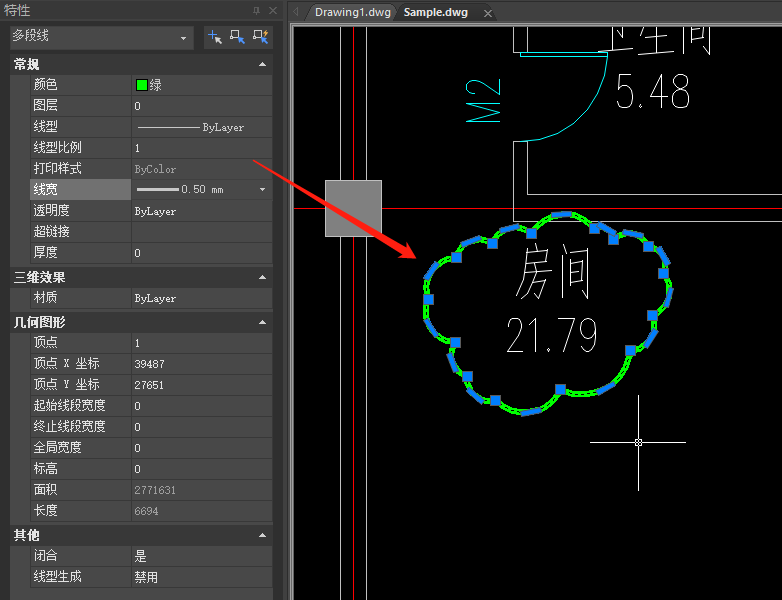

3、当云线闭合时,即可完成修订云线。选中绘制完成的云线后,可以在特性栏中修改其样式参数,如:线条颜色、线宽、线型等。如下图所示:
