国产CAD闭合命令技巧大放送

在使用浩辰CAD制图软件绘制图纸的过程中，如果存在不闭合的图形，有些操作就会无法进行，比如在填充时候则需要填充区域是封闭的。那么怎么才能将图形闭合呢？接下来和小编一起来看看国产CAD浩辰CAD制图软件中闭合图形相关的CAD教程吧！

CAD制图软件中将图形闭合的操作步骤如下：

1、首先打开浩辰CAD制图软件，然后输入快捷命令：PL，按回车键确认，绘制出一条多线段为例。

2、接下来输入快捷命令：PE，按回车键确认。根据命令行提示输入：M后按回车键确认，选中刚绘制的多线段。

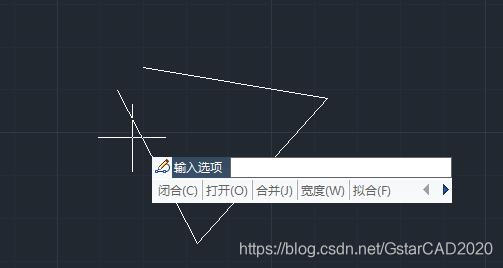

3、根据命令行提示输入：C，按回车键确认，即可闭合图形。如下图所示：



   上面截图可以很直观看出来闭合和不闭合的区别。
使用PE命令的注意事项

   如果图形本来是闭合的，用PE 命令把线条转化成多段线然后有合并选项；如果图形有间隙，用F（倒角）命令，记住把半径R设为0，然后倒角即可。

   另外除了PE命令还可以用边界的方法，快捷键BO，选择区域，同样这些线所围成的是一个闭合。

   以上就是国产CAD浩辰CAD制图软件中闭合命令的使用技巧，大家在以后绘图工作中遇到需要将图形闭合的情况时，可以参考本篇CAD教程来解决哦~
