在惯性思维中,人们似乎认为CAD设计师只会绘制二维工程图纸,而CAD软件只能应用于各种工程类项目。其实不然,接下来的CAD制图初学入门教程就让小编教大家如何突破设计壁垒,使用浩辰CAD软件来快速绘制新年吉祥牛图形。感兴趣的CAD制图初学入门者可以和小编一起来了解一下!
「比例协调」最重要
牛的主体轮廓是由三个椭圆形组成,对于尺寸大小没有具体要求,只需保证比例协调即可。

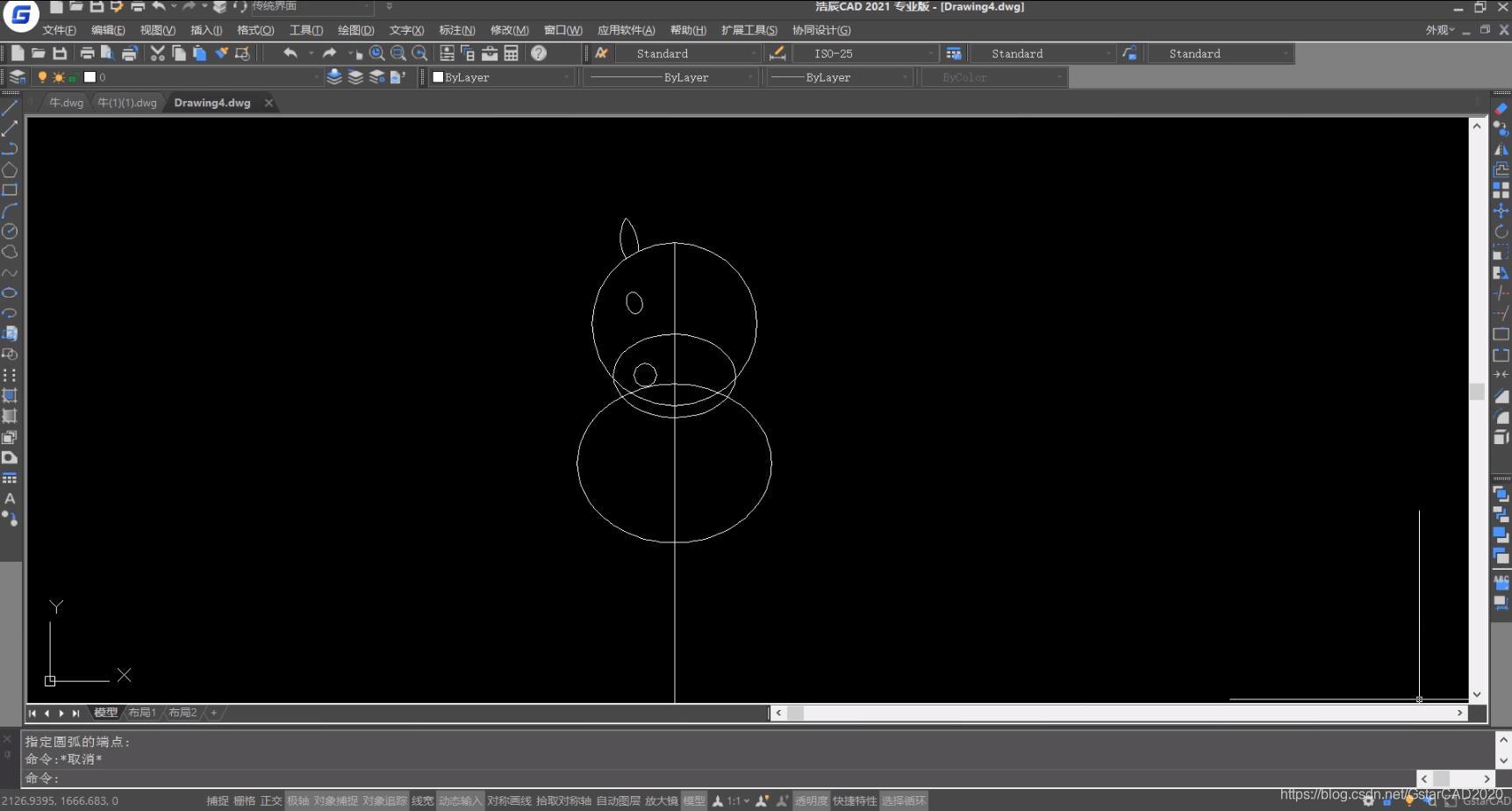

首先,打开浩辰CAD,绘制一个椭圆,再确定一条对称中心线,保证三个椭圆都关于中心线对称。如果比例不合适,可以通过拖动夹点对椭圆进行微调。
「镜像」命令灵活对称
在绘制牛的头部特征时,需要注意比例。由于特征都是左右对称的,所以我们只需要绘制一侧,另一侧直接使用浩辰CAD的「镜像」命令进行对称。
「多边形」命令来构图

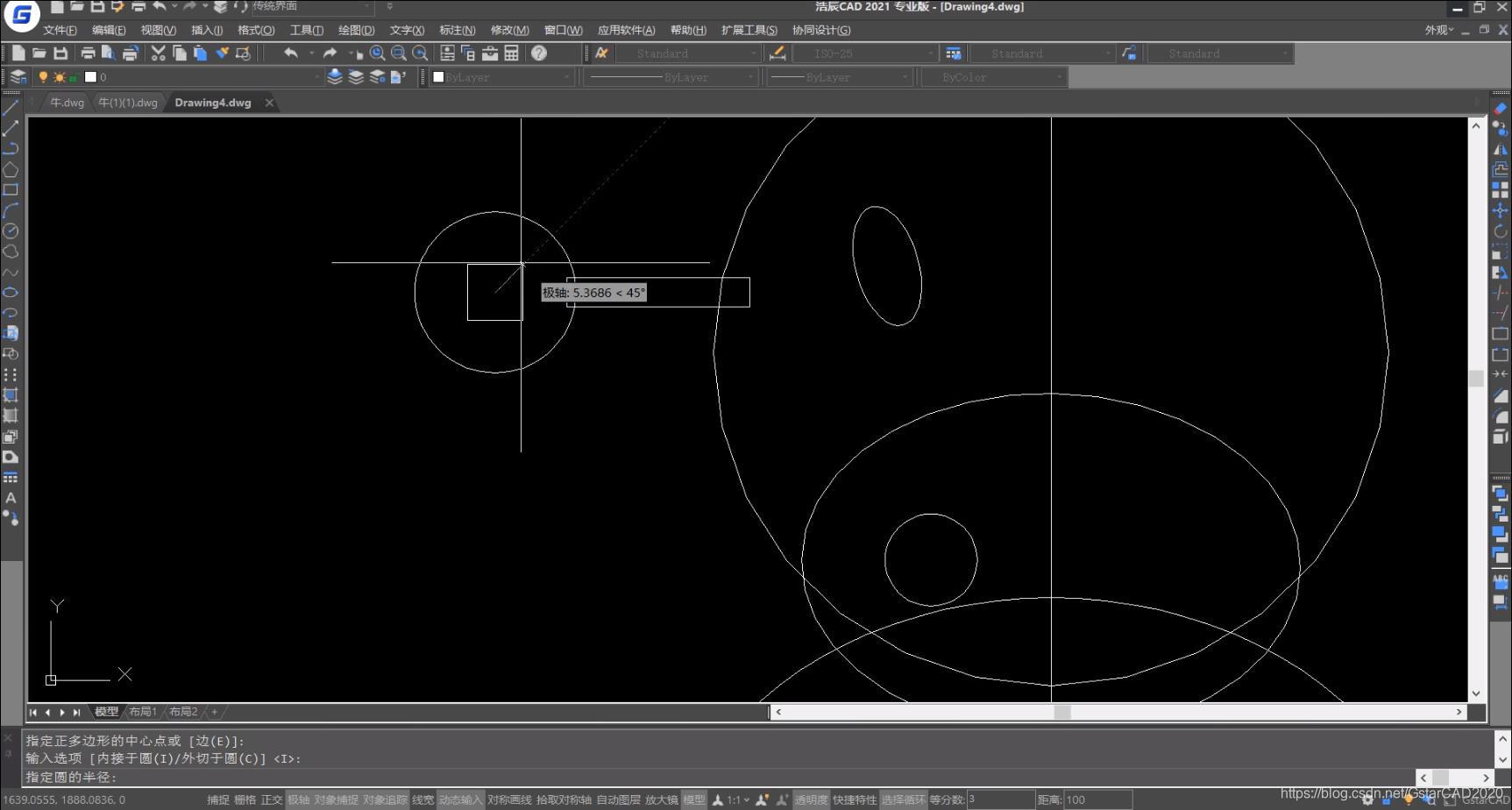

在绘制方孔钱时,可以使用浩辰CAD的「多边形」命令来绘制方孔形状。
多种绘图命令灵活组合
以牛鼻的中心点为圆心,绘制牛的裙摆形状,并使用浩辰CAD的「圆弧」命令封住裙口。
「修剪」命令抠细节
使用浩辰CAD的「修剪」命令修剪多余部分,并绘制局部细节特征。至于不协调部分,可以直接拖动图形夹点进行微调。
多种绘图命令灵活组合
绘制对称单边特征,并加入局部特征。
「填充」命令注入灵魂
补全对称中心特征后,使用浩辰CAD的「填充」命令进行图形填色。关于填充颜色,大家可以按照自己想法的随意填充。
吉祥牛元素绘制完成后,大家还可以在此基础上添加一些别的元素,比如使用「多行文字」命令添加一些春联或节日祝福语。
