CAD绘制特殊符号的多种方法

在我国大力发展数字经济的当下，以浩辰软件为代表的国产工业软件企业正在不断为中国数字经济建设、工业智造的蓬勃发展，持续推进注入创新活力。具备强劲中国芯核心技术的国产CAD软件——浩辰CAD软件，能够协助设计们完美实现极速绘图和创新研发，高效推进产品研发项目，快速响应市场需求，从而实现产业升级和智能转型。

尤其是在CAD极速绘图方面，除了提供完备的智能绘图工具和行业定制化模块，浩辰CAD软件还能快速绘制繁杂的CAD特殊符号和标注说明，让设计更智能，智造更精准。下面，小编就给大家介绍一下各种特殊符号的绘制方法。

方法一：特殊符号图纸集

最简单的方法，是找一个比较全的特殊符号图纸集，如下图所示。在绘制CAD图纸的过程中，可以在特殊符号图纸集里，直接复制、粘贴所需的特殊符号。但是在数量众多的图纸集里，查找特定的符号需要耗费一定的时间，且效率较低。
在这里插入图片描述

方法二：文本编辑器

在浩辰CAD软件的文本编辑器里，通过输入一定的文本字符组，可以实现特殊符号的输出，如标高或公差用的±号输入%%p ，直径φ输入%%c，角度°则输入%%d即可。

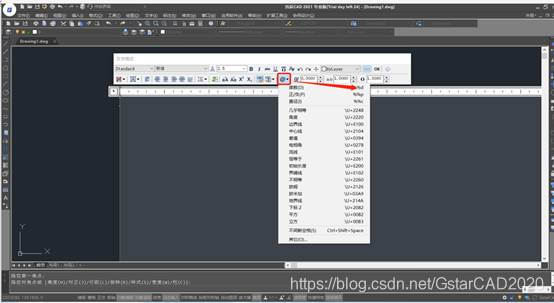

当然，还可以在符号按钮的下拉选项中，根据需要来直接调用相应的特殊符号，插入至文本框中。
在这里插入图片描述

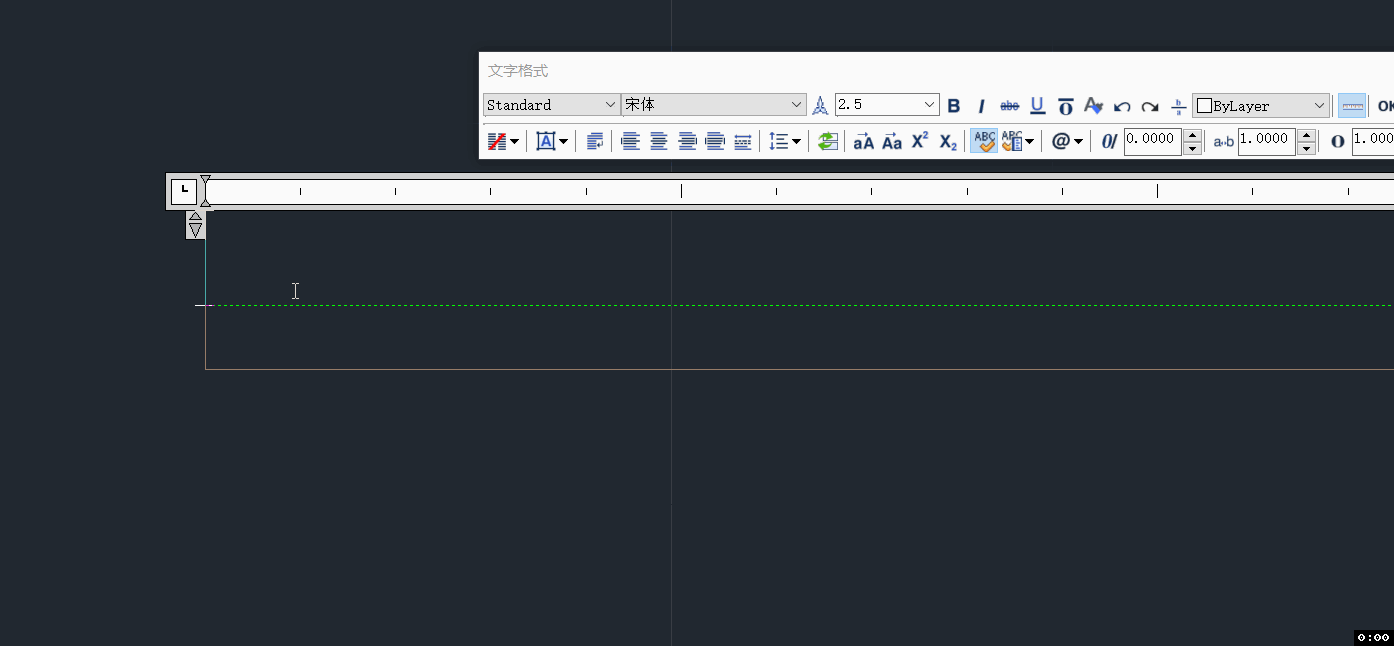

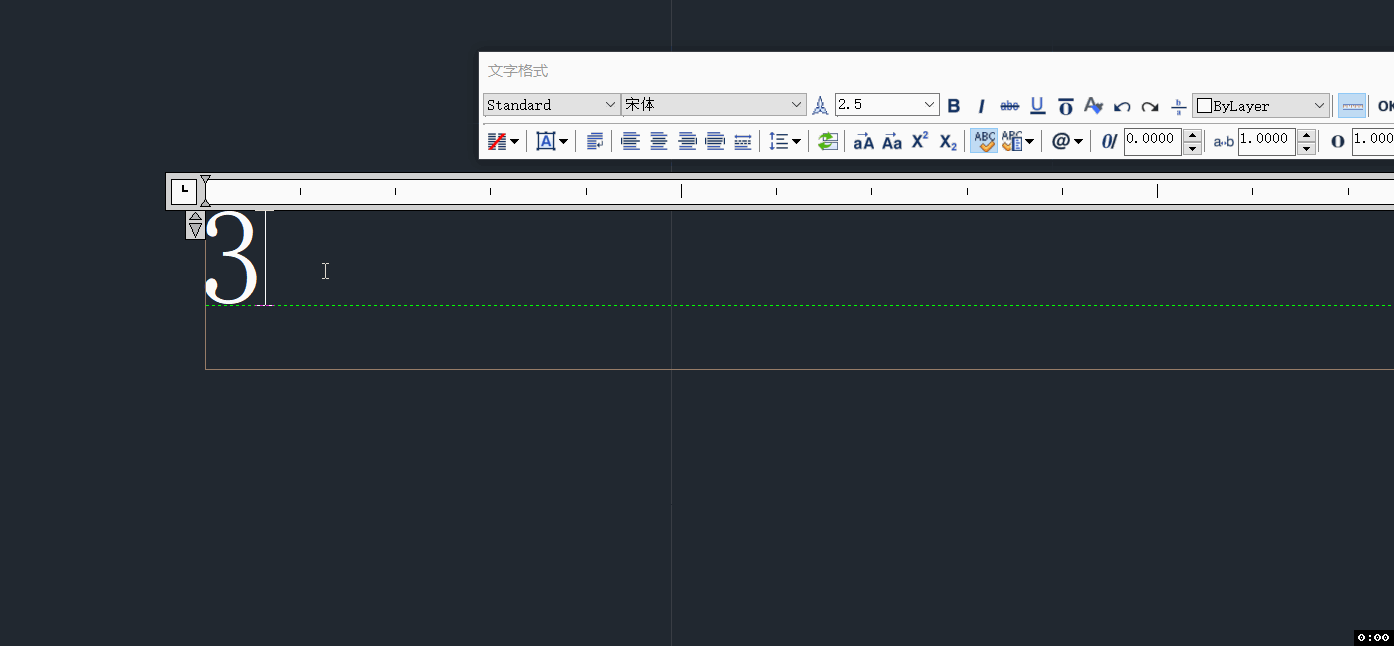

在特殊堆叠符号的绘制方面，浩辰CAD软件也能轻松应对。针对三种常见的堆叠符号绘制，设计师们通过浩辰CAD软件能快速、高效地完成绘制，如下图所示。
上下堆叠
垂直堆叠
对角堆叠

方法三：字符映射表

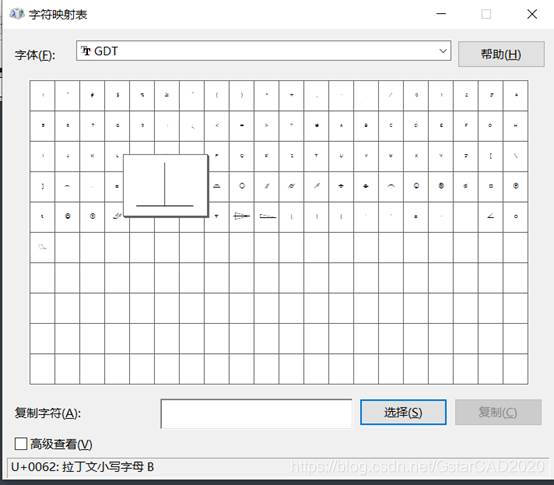

浩辰CAD软件除了能够直接调用常用的特殊符号，还提供字符映射表功能（符号按钮下拉列表——其他），便于用户调用其他类型特殊符号。

具体操作步骤：首先在字体文件下选择一种字体，例如常用的GDT字体；再选择选择一个特殊符号，例如垂直度符号；然后点击选择，并复制、粘贴到文本编辑框中。
在这里插入图片描述

针对行业所需的专业符号，浩辰CAD软件也能协助设计师高效完成专属化定制，小编将以钢筋符号为例。

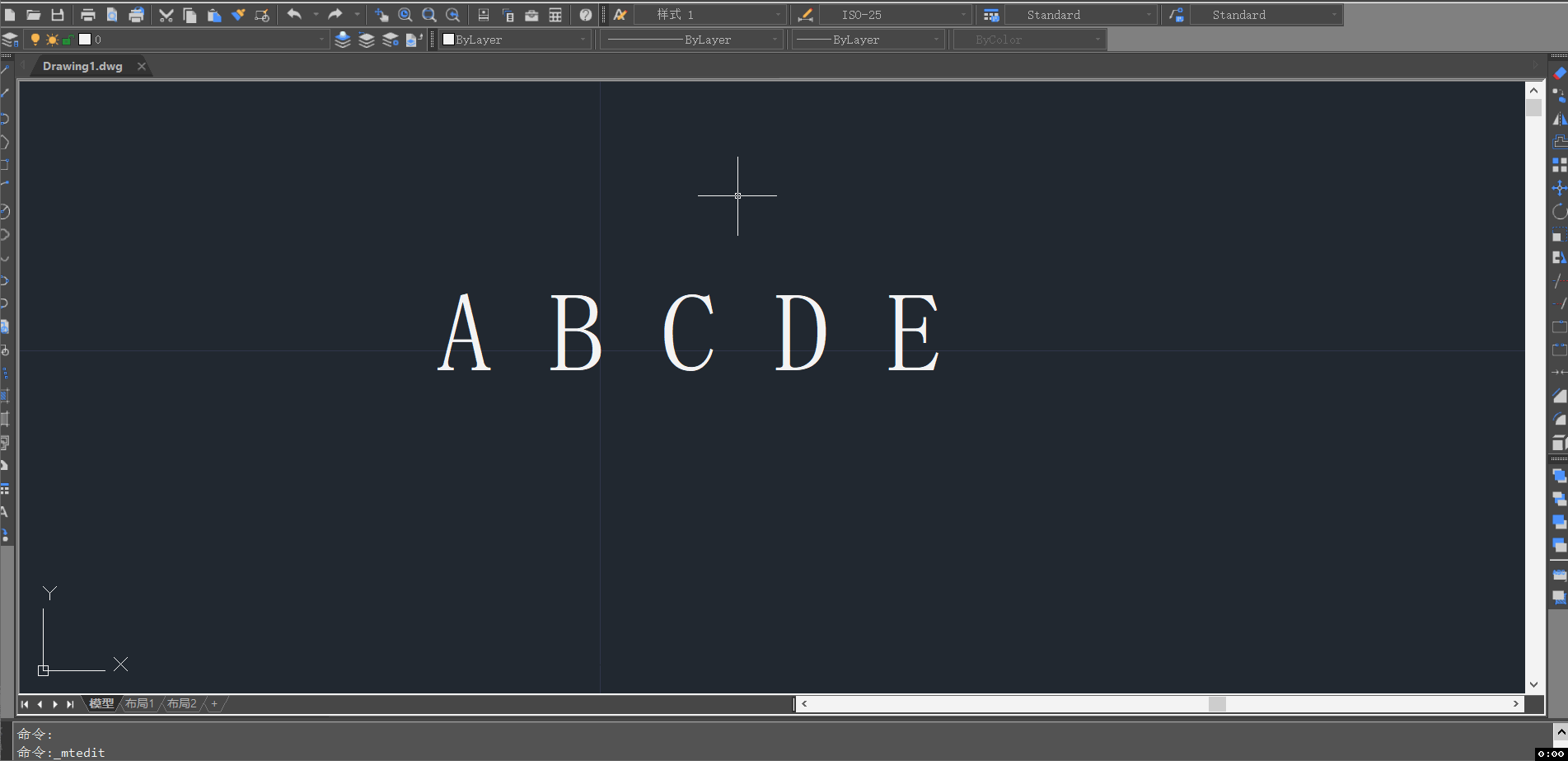

具体操作步骤：首先下载SJQY.ttf格式的系统字体，并且拷贝到windows的fonts文件内。在浩辰CAD软件的文字样式中，再新建一个钢筋字体样式，创建一个多行文字输入，如A、B、C、D、E分别代表一到五级钢，这样钢筋符号就绘制完成了。
在这里插入图片描述
