当绘制暖通CAD图纸进入到出材料表这一步时，往往是图纸画到了最后阶段。此时心情一定是十分愉悦的，有些小伙伴可能已经在心里开始盘算着该如何来犒劳自己。可是心情一放松就更容易出错，在最后时刻定不能前功尽弃，那么怎么才能确保自己不出错呢？

   浩辰暖通CAD软件中的多联机模块提供了材料表统计的功能，设置好后直接框选图面则自动统计图中材料。便捷、迅速、准确。接下来小编就给大家详细介绍一下浩辰暖通CAD软件中材料表统计功能的使用技巧吧！

1、材料表统计

菜单：【多联机】→【材料表】→【材料表统计】

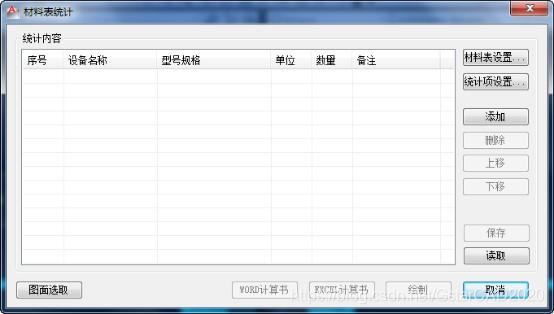

   功能：统计生成材料清单，执行命令，弹出如下图所示对话框。

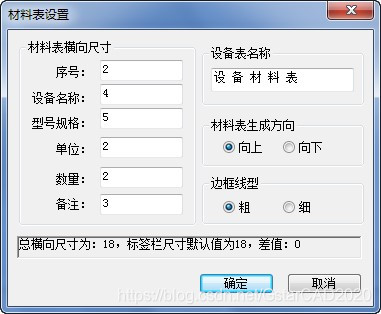

   材料表设置：执行命令，弹出如下图所示对话框。


   用户可以设置材料表序号、设备名称、型号规格、单位、数量、备注、材料表名称、材料表生成方向、以及表格边框线型等，在状态栏显示材料的主要参数。

2、图面选取

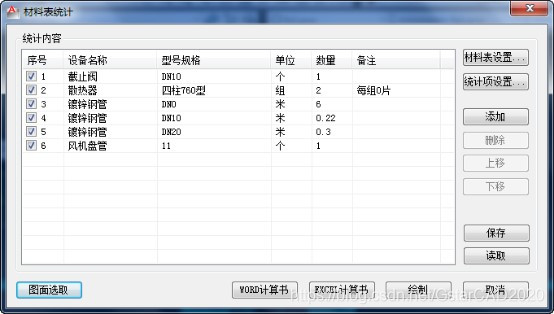

命令行提示：请选择需要统计的实体。如下图所示：


   添加：添加序列号，可输入相关参数。

   删除：删除当前选中内容。

   上移或下移：编辑统计内容的排序。

   保存：以工程形式将统计结果保存。

   读取：读取已有材料表。

   WORD计算书：将统计内容以Word计算书的形式输出。

   上面的统计结果输出如下：

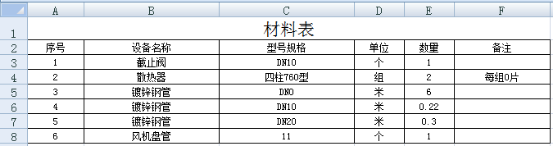

   Excel计算书：将统计内容以Word计算书的形式输出。

   上面统计结果输出如下：

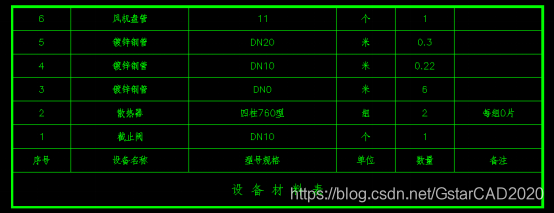

   绘制：只需要在图中给一表格插入点，可将统计结果直接生成到CAD图纸中。如下图所示：


   取消：退出统计器。

3、材料表编辑

菜单：【多联机】→【材料表】→【材料表编辑】

   功能：编辑生成的材料表

   命令行提示：请选择材料表：

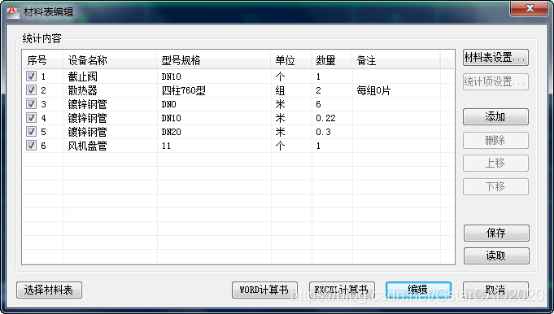

   执行命令选择后，弹出如下图所示对话框：


   说明：此操作可参照材料表统计部分内容。

4、材料表合并

菜单：[多联机]→[材料表]→[材料表合并]

   功能：将多个材料表合并为一个表格

   命令行提示：请选择材料表：

   选取所要进行合并的材料表，确定即可完成。
