CAD关联标注的妙用与操作方法

在使用正版CAD软件绘制图纸的过程中,设计师为了提高绘图速率在标注时经常会用到各种CAD标注快捷键。之前的教程中给大家介绍了常用的CAD标注快捷键,那么CAD中关联标注有什么用?怎么使用呢?接下来的CAD教程就让小编来给大家介绍一下正版CAD软件——浩辰CAD电气软件中关联标注的作用以及使用技巧。

CAD标注快捷键:关联标注的作用

浩辰CAD电气软件中【关联标注】命令主要用于解决复制粘贴线缆及标注后,再使用浩辰删除线缆无法删除标注的情况。

CAD标注快捷键:关联标注的使用

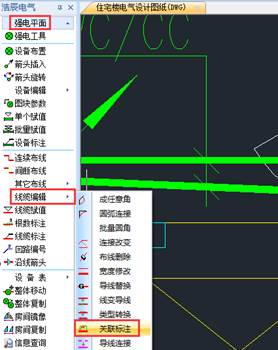

首先打开浩辰CAD电气软件,然后找到并依次点击【平面设计】→【强电平面】→【线缆编辑】→【关联标注】。如下图所示:
在这里插入图片描述

使用浩辰CAD软件中的线缆编辑功能删除线缆及其根数标注,可以同时完成,如果线缆根数标注完以后,执行复制粘贴命令,这时候标注和电缆就没有联系了,使用浩辰功能删除电缆的时候标注是删不掉的,执行关联标注以后等于给他们建立了关系。可以再次一同删除电缆及标注。

   上述CAD教程中小编给大家分享了正版CAD软件——浩辰CAD电气软件中关联标注的作用以及使用技巧。
