CAD图块操作难题:插入与分解全攻略



在使用浩辰CAD软件绘制图纸的过程中,经常有人遇到CAD图块无法分解的问题,不知道该如何解决。接下来就给大家介绍一下CAD软件中图块无法分解的解决办法吧!

1、多重插入块

在遇到CAD图块无法分解的时候,我们在特性面板(CTRL+1)或查询LI看一下对象类型是否是多重插入块。

多重插入块用MINSERT 命令可以插入的一个图块阵列,这种图块就无法分解。

如果图块名不带星号,虽然多重插入块无法直接分解,我们可以单独在插入(I)一个同名的图块进行分解。但通常情况下CAD图块名前都会带一个*号,也就是匿名块,这种图块在插入图块的时候是找不到的,匿名块删除后不需要清理。一些软件或工具就利用多重插入块再加上匿名块来对图形进行加密,所以这种图块只能借助插件和工具了。

解决方法:

如果是这种情况,只有利用工具插件来分解了,但也不能保证所有的此类图块都能分解。

2、定义CAD图块时取消勾选了“允许分解”

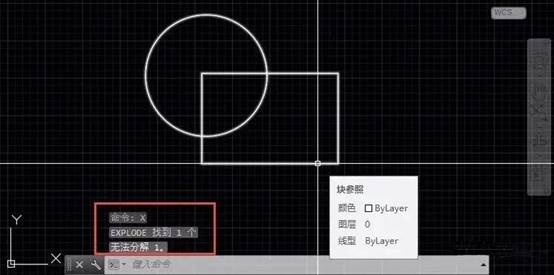

有些图块不是多重插入块,看上去很正常,但就是无法分解,如下图所示。

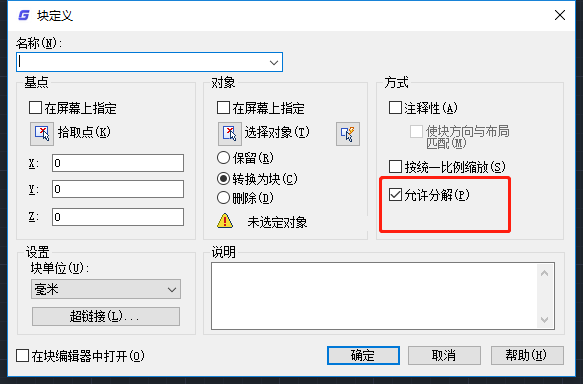

这种图块有可能是在定义图块的时候人为或意外地设置了不允许分解,如下图所示。


如果创建图块时取消勾选了“允许分解”,就会出现上面的现象。

解决方法:

如果设置了不“允许分解”,可以双击图块进入块编辑器,如果是属性块,可以在右键菜单中选择块编辑器或直接用BEDIT命令。进入块编辑器后不选择任何对象,在特性面板就可以将图块重新设置为允许分解后保存退出即可。

3、特殊的不等比图块

除了上面两种常见情况外,还会有一些特殊情况的图块无法分解,这个就需要具体情况具体分析了。

如图块中有面域,然后图块的XY比例还不一致,结果就导致了无法分解。

当分解XY轴比例不一致的图块时,二维图形通常可以处理,比如圆和椭圆会变椭圆,但面域及三维实体暂无法处理,因此当图块中有面域及三维实体时,必须在XYZ各向比例一致的情况下才能分解。

解决办法:

如果确认图块的各项比例不一致且内部有面域或三维实体,要么进入块编辑器将面域和实体炸开成线,要么将各轴向比例改成相同的,然后再分解。如果属于上面情况,就,圆弧段的多段线图块的各项比例不一致的时候,

如果将面域或三维实体设置成一个图块,然后将图块X/Y/Z各轴向的命令设置成不一致的,例如X比例为2,Y比例为一,你会发现这样的图块也是无法分解的,只能将各轴向比例改成一致有才能分解。

很多人在使用浩辰CAD软件绘图的时候,都会用到CAD图块,如果在使用的过程中发现CAD图块无法分解,可以参考以上介绍的几种情况是否有出现,这样可以对症下药,找到解决办法。
