CAD轴测图绘制技巧:立体图形轻松呈现

CAD轴测图绘制步骤:

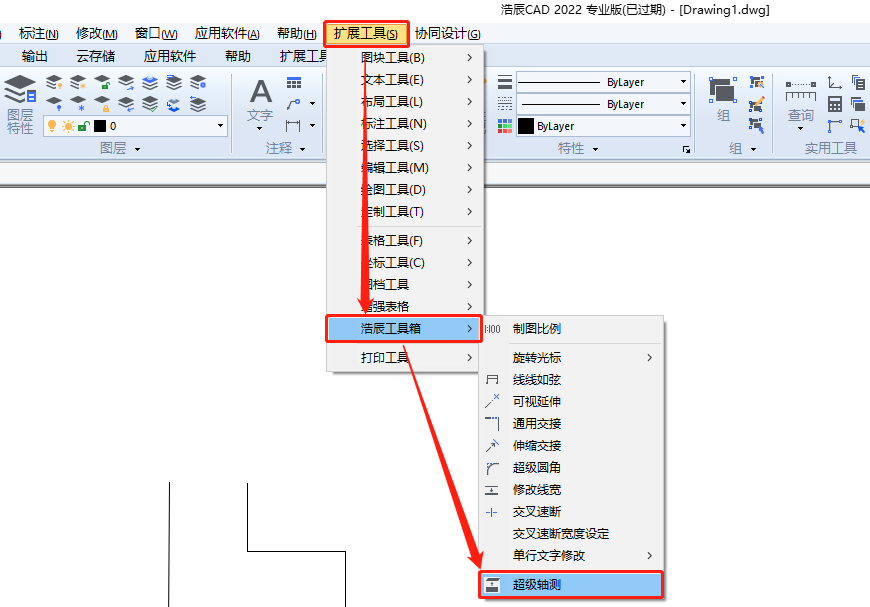

1、首先用浩辰CAD中打开图纸文件,然后在菜单栏中依次点击【扩展工具】—【浩辰工具箱】—【超级轴测】。如下图所示:

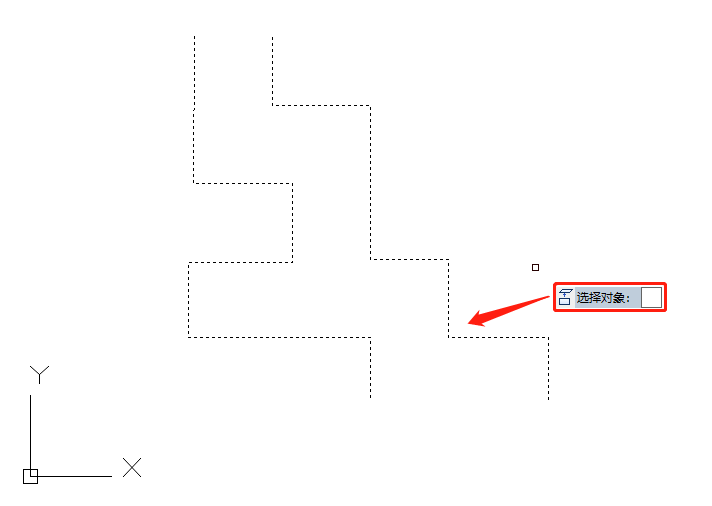

2、执行命令后,根据系统提示在图纸中选择要轴测的实体(可多选,自动过滤)。如下图所示:

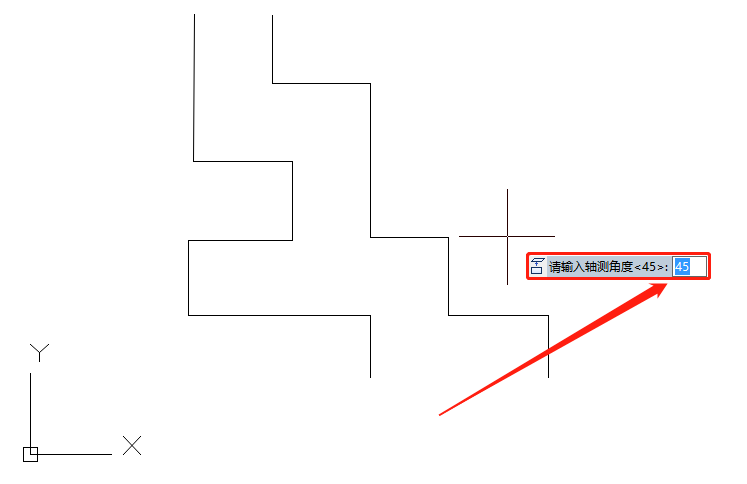

3、选定要轴测的图形对象后,点击回车键,根据系统提示输入轴测角度,例如:输入45。如下图所示:

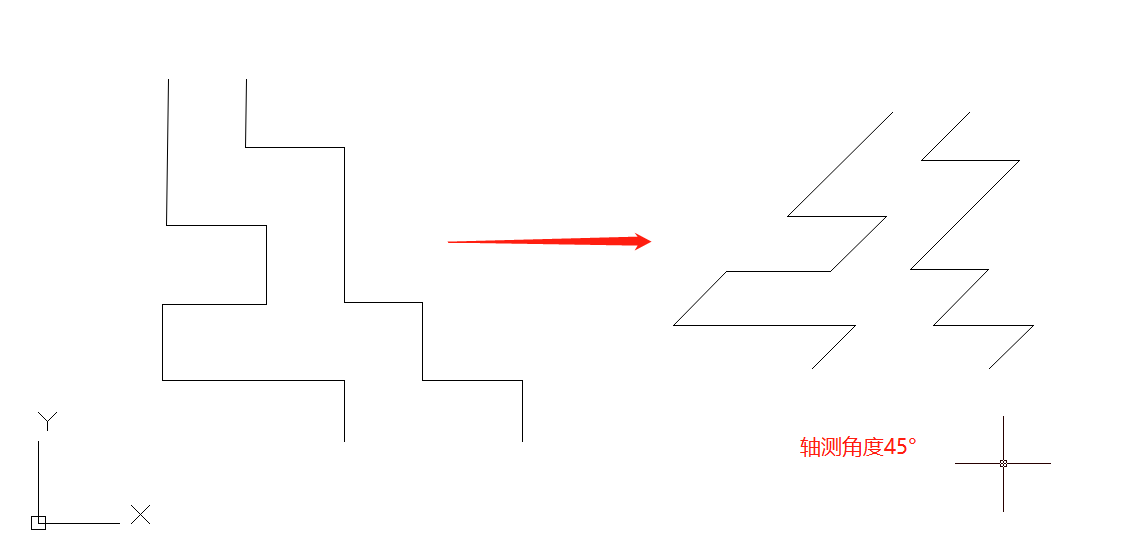

4、命令执行后,效果如下图所示:

在浩辰CAD软件中如果需要画CAD轴测图的话,可以调用超级轴测命令,该命令可以对实体进行二维任意角度的轴测,同时对文字的轴测能智能判断,完全符合工程国家标准。
