多视口创建技巧,CAD视图管理更轻松

CAD视口 (Viewport) 有模型空间视口和图纸空间视口之分,模型空间视口在模型空间空间创建,图纸空间视口在图纸空间中创建。为了方便用户从其他角度进行观察和设计,可以设置多个CAD视口,每一个视口可以有如平面、立面、三维各自不同的视图。那CAD怎么创建多个视口呢?本节课程就和小编来了解一下浩辰CAD软件中创建CAD视口的操作步骤吧!


CAD视口创建步骤:

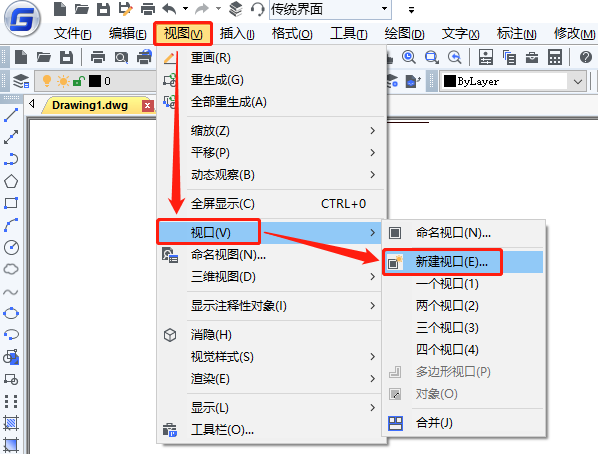

1、启动浩辰CAD软件,在菜单栏中点击【视图】—【视口】—【新建视口】。如下图所示:


2、执行命令后,即可弹出【视口】对话框,根据自身实际需求在【新建视口】选项卡的【标准视口】列表中,选择合适的视口样式,例如:三个上,选定后在对话框右侧预览框中可以查看选定视口配置的预览图像,以及在配置中被分配到每个单独视口的缺省视图。如下图所示:


3、确定后,在根据自身需求设置应用区域、二维/三维设置、视觉样式等参数后,点击【确定】,即可出现三个视口,可以自行调整查看图纸的三种不同视图。如下图所示:

以上就是浩辰CAD软件中创建多个CAD视口的详细操作步骤,你学会了吗?
