CAD打印设置汇总，初学者必备

在使用浩辰CAD软件绘制图纸的过程中，CAD打印也有很多设置，包括打印样式的选择、打印颜色的设置、打印线宽的选择等，这些常见的打印设置很多CAD制图初学入门者可能并不是很了解。下面就来给大家分享一下CAD打印中一些常用设置的CAD制图初学入门教程。

1、CAD打印样式选择设置

   浩辰CAD软件中支持pcp文件、stb和ctb文件，这里不仅能选择已经设置好的打印样式文件，也可以由用户自定义进行相关设置。如下图所示：

选择一个stb或ctb打印样式，如果有其它的ctb/stb打印样式需要使用，只需把该ctb/stb文件拷贝到C:\Program Files\浩辰CAD2018 XX版\PrintStyles路径下即可。

   选择新建可以新建一个pcp或者ctb打印样式。也可以自行设置打印样式或调整打印样式表参数。打印样式表参数对话框如图所示：

在这个对话框中可设置打印样式的相关参数，如颜色、线宽等。

2、透明度打印

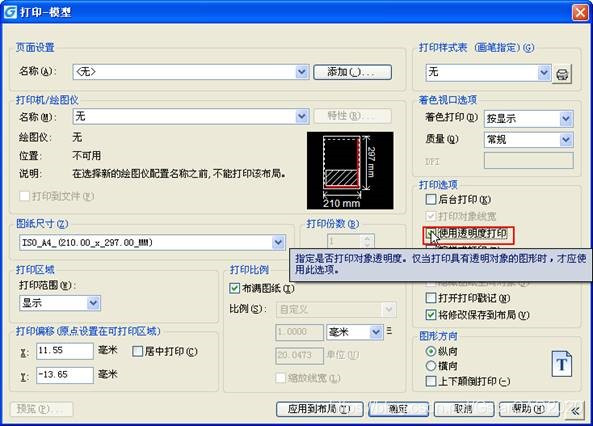

   如果图形设置了透明度，可以在打印对话框中勾选“使用透明度打印”，打印透明度的效果，如下图所示。

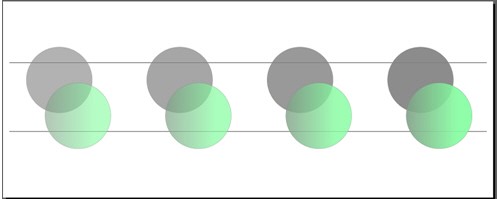

使用透明度打印的效果如下图所示。

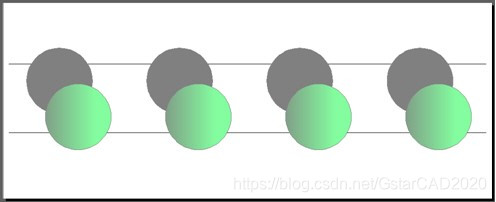

不使用透明度打印的效果如下图所示。

3、着色打印

   消隐打印效果如下图所示。

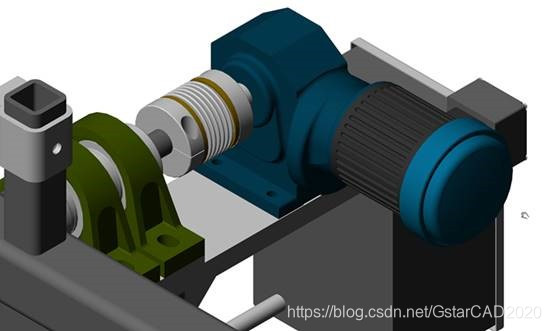

着色打印效果如下图所示。

4、布局空间显示打印样式

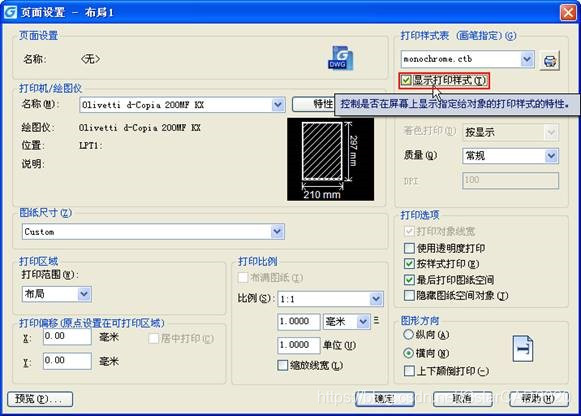

   在布局空间设置页面设置时可以选择显示打印样式，在布局中就直接可以预览打印颜色和线宽的效果，如下图所示。

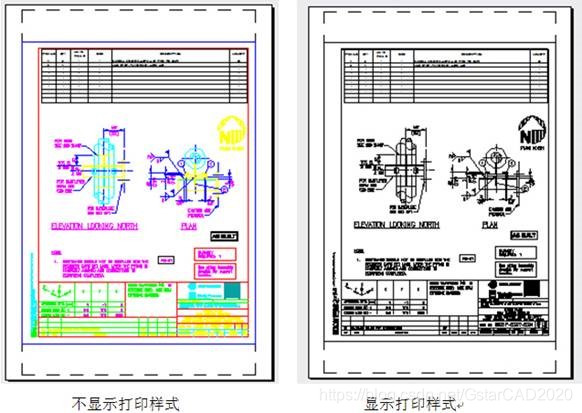

布局空间显示打印样式的效果如下图所示。

以上这四种设置是浩辰CAD制图软件的CAD打印中比较常见的设置，通过不同的打印设置，可以看到CAD图纸有了很明显的变化，这些变化能够帮助我们更清晰的看到图纸的呈现，巧妙地使用这些设置对工作很有帮助哦。
