CAD制图初学入门技巧与单位设置

打开旧图遇到异常错误而中断退出怎么办？

打开浩辰CAD新建一个图形文件，把旧图以图块形式插入即可。

浩辰CAD中的工具栏不见了怎么办？

选择【工具】菜单，选项，【配置】选项卡，【重置】按钮；也可用命令MENULOAD，然后点击浏览，选择GCAD加载即可。

如何关闭CAD中的*BAK文件？

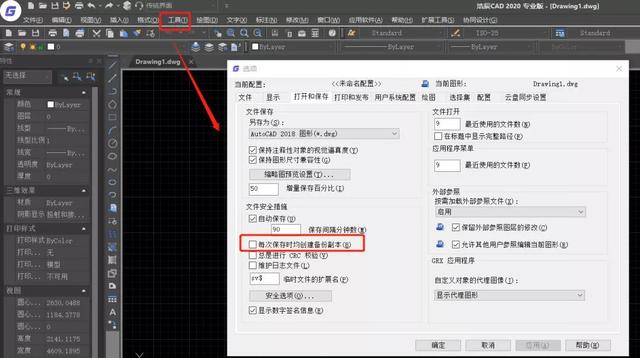

(1)选择【工具】菜单，选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。

(2)也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0，系统变量为 1 时，每次保存都会创建【*BAK】备份文件。

CAD命令中的对话框变为命令提示行怎么办？

在命令提示行中输入CMDDIA ，系统变量修改为 1。系统变量为0 时，为命令行；系统变量为 1 时，为对话框。

如何使图形只能看而不能修改？

锁定全部图层，打开不会变的；如果以后需要继续使用，可以将所有图形都分解便可；还有一种方法是用 lisp 语言写个加密程序，一旦运行后，图形只能查看，无法修改。

浩辰CAD中采用什么比例绘图好？

最好使用1∶1比例画，输出比例可以随便调整。画图比例和输出比例是两个概念，输出时使用输出1单位=绘图500单位，就是按1/500比例输出；若输出10单位=绘图1单位就是放大10倍输出。

文件占用空间大，电脑运行速度慢怎么办？

图形文件经过多次的修改，特别是插入多个图块以后，文件占有空间会越变越大。这时，电脑运行的速度也会变慢，图形处理的速度也变慢。

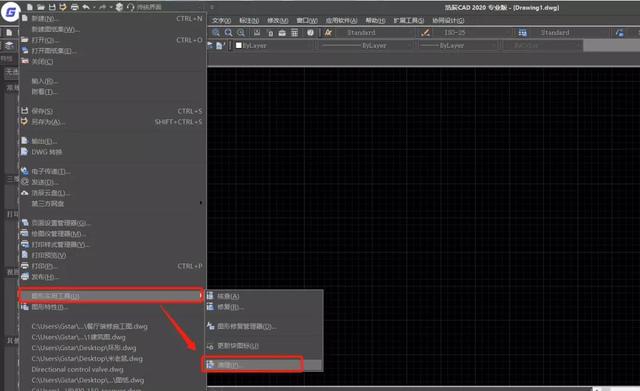

此时可以通过选择【文件】菜单中的【绘图实用工具】，【清理】命令，清除无用的图块、字型、图层、标注型式、复线型式等，这样，图形文件也会随之变小；或在命令行中输入purge。

【Tab】键在浩辰CAD捕捉功能中的巧妙利用

当需要捕捉一个物体上的点时，只要将鼠标靠近某个或某物体，不断地按【Tab】键，物体的某些特殊点(如直线的端点、中间点、垂直点、与物体的交点、圆的四分圆点、中心点、切点、垂直点、交点)就会轮换显示出来。选择需要的点，左键单击，即可以捕中这些点。

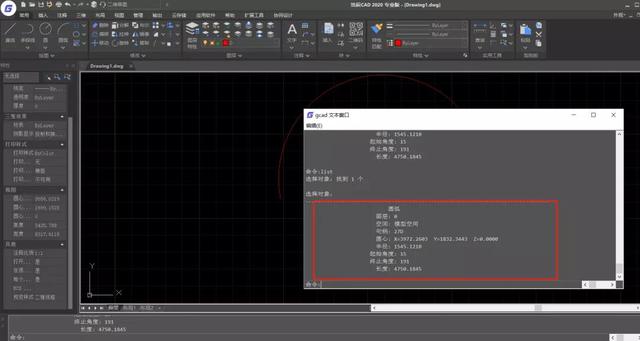

如何测量带弧线的多线段长度？

用列表命令(list )

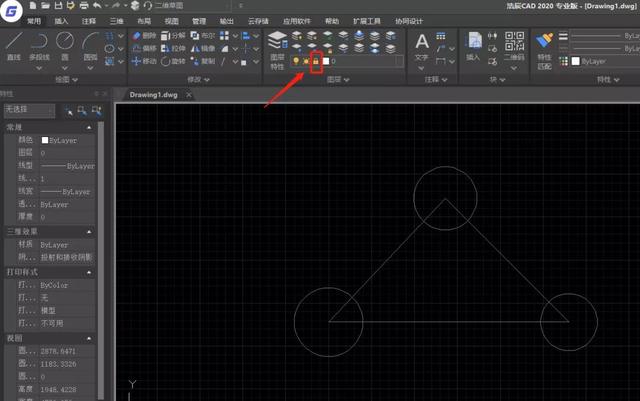

10、如何快速变换图层？

点取想要变换到的图层中的任一元素，然后点击图层工具栏的-将对象的图层置为当前-即可。

这些CAD制图入门学习常用技巧，你都学会了嘛？浩辰CAD助你神速绘图，CAD零基础也不怕！
