再探CAD倒圆角半径设置技巧


CAD倒圆角半径设置步骤:

1、启动浩辰CAD,打开图纸文件,调用CAD圆角命令快捷键,即在命令行输入:F,点击回车键确认。


2、执行命令后,此时命令行提示:选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/反向(I)/多个(M)],因为我们需要倒圆角所以要现在此处输入:I,点击回车键确认。如下图所示:

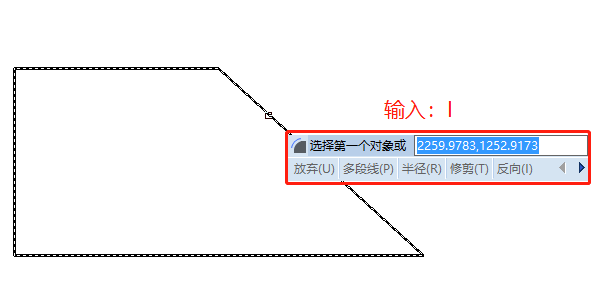

3、根据命令提示指定圆弧方向为反向或正向,再次输入:I,点击回车键确认。

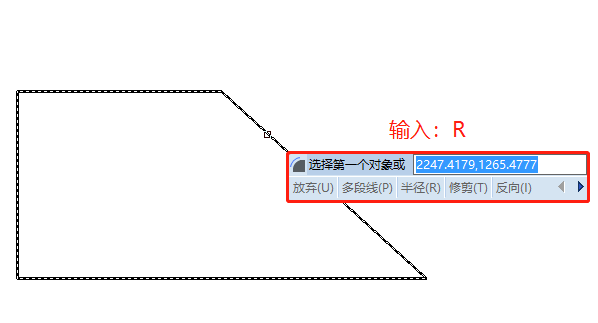

4、设置完成后,根据命令提示输入:R,点击回车键确认。如下图所示:

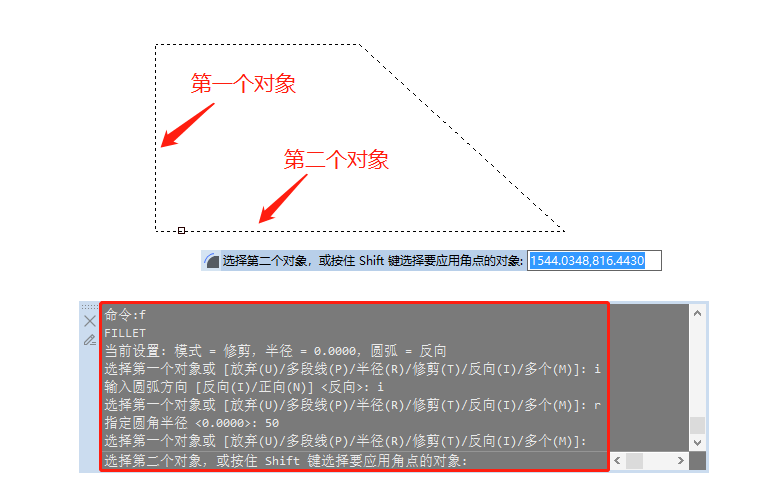

5、在命令行输入圆角半径的值,如50,点击回车键;设置完成后,根据命令提示选择而第一个对象,选择第二个对象。如下图所示:

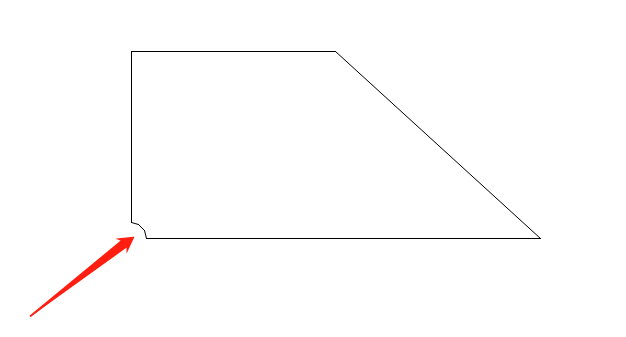

6、最终效果图如下:

本文小编给大家分享了浩辰CAD软件中设置CAD倒圆角半径的详细操作步骤,希望对大家有所帮助。
