CAD快捷键揭秘：高效使用倒角的技巧

在使用浩辰CAD制图软件中绘制图纸的过程中，经常需要用到倒角和圆角，接下来给大家详细介绍一下倒角CAD快捷键命令的详细使用技巧吧！

下面就已绘制简单卡槽为例，具体介绍一下详细操作步骤：

关于CAD倒角命令可以用斜线连接两个不平行的线型对象，连接对象可以是直线段、双向无限长线、射线和多线段。

CAD倒角命令的启动方式下面几个都可以：

（1） 直接在命令窗口输入CHAMFER；

（2） 点击菜单栏【修改】-【倒角】按钮；

（3） 选择【修改】工具栏中的【倒角】命令；

（4） 选择默认选项板中【修改】-【倒角】命令；

绘制卡槽具体操作：

1、在浩辰CAD软件中，选择【默认】-【图层】-【图形特性】命令，在“图层特性管理器”中建立两个新的图层还有一个标注不打印层。

（1）将第一个图层命名为“粗实线”图层，将线宽设置为“0.30mm，其余属性按默认设置即可。

（2）将第二个图层命名为“中心线”图层，颜色为红色，线型设置为CENTER，其余属性按默认设置即可。

2、设置当前图层为“中心线”图层，开始绘制中心线。执行【直线】命令，分别绘制端点坐标为{（3，11），（19，11）}和{（11，3），（11，19）}的两条直线。

3、执行【图形特性】命令，设置当前图层为“粗实线”图层，选择【绘图】-【圆】命令，绘制圆。以两条中心线的交点为圆心，绘制半径为5的圆。

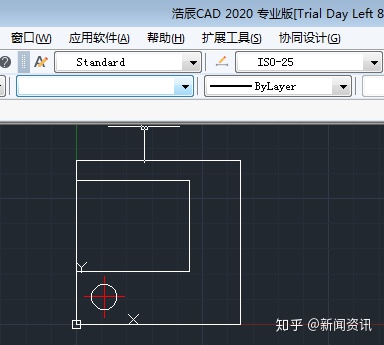

4、点击【绘图】-【矩形】命令，绘制矩形，其角点坐标分别为（0，0）和（65，65）；然后点击【绘图】-【直线】命令，绘制直线，其端点坐标为（0，21），（@45，0），（@0，36）和（@-45，0）。得到下图：

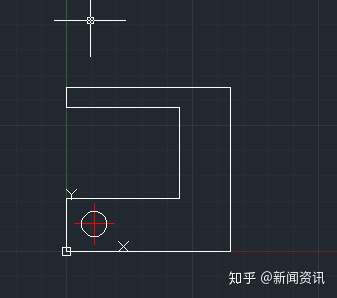

5、点击【修改】-【修剪】按钮，修剪图形，得到下图：

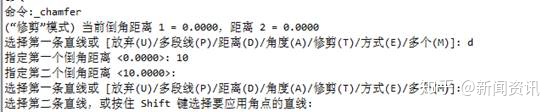

6、点击【修改】-【倒角】按钮，对卡槽的角点执行倒角命令。倒角的尺寸为10，命令窗口显示操作如下:

7、绘制结果如图：

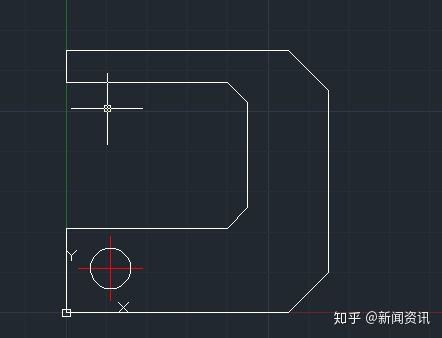

8、再次执行【倒角】命令，设置倒角距离为5，对卡槽的其他角点进行倒角处理，得到下图:

9、点击【修改】-【复制】，选择圆和中心线为复制对象，并向右移42，命令窗口显示操作如下：

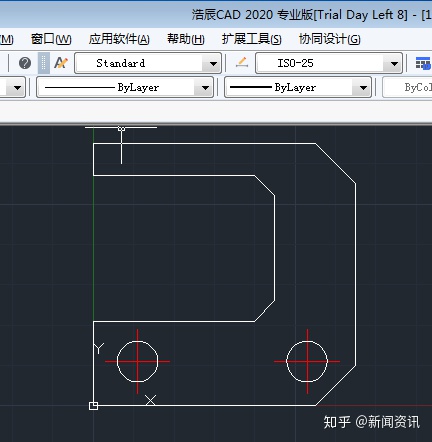

10、最后绘制的卡槽图形如下：

这样根据上面步骤，一个简单卡槽就绘制完成了，具体颜色线型如果修改还可以进行完善。倒角命令，可以使零件连接符合规范要求。

以上就是在浩辰CAD制图软件中倒角的CAD快捷键命令在绘制卡槽实例中的使用技巧，希望对大家有所帮助！
