CAD编辑命令新视界:超越传统快捷键

提到CAD快速绘图,大家首先想到的是各种CAD快捷键和CAD组合键。尤其是在使用浩辰CAD软件绘制建筑图纸的过程中,每天都在琢磨,怎样才能更快速、更高效地绘制那些复杂的CAD图纸?接下来给大家介绍一个非常强大的CAD命令——夹点编辑。跟它相比,CAD快捷键都out了!

   夹点编辑,作为CAD绘图交互形式的一种,是除了执行命令外的另一种绘图方式。小伙伴们之所以用得少,更多的是因为不熟悉。其实这一CAD编辑命令十分便捷,而浩辰CAD建筑与浩辰云建筑更是将这一功能优化的更为强大、好用!

1、墙体联动修改

浩辰建筑提供墙体联动修改功能:打开联动开关,鼠标指针悬停在墙体中心夹点,选择联动模式后,拖动一道墙体,与这道墙体相关的其他墙体会随之延伸,并保持原来的连接关系不变。对于共线墙,软件支持整体联动和局部联动两种模式。

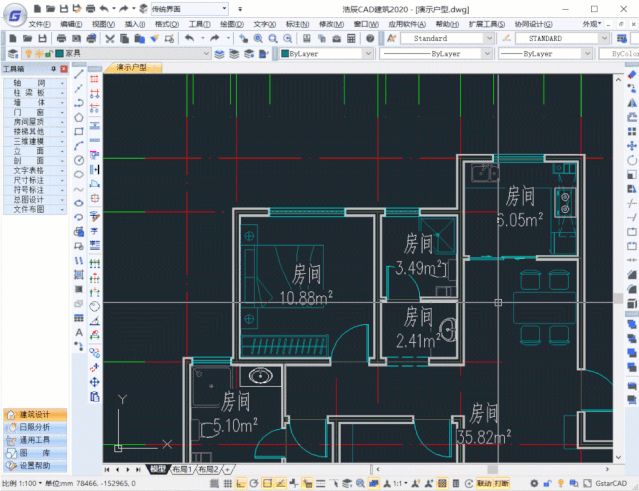

(墙体联动修改)

   相较于拉伸(S)命令,这一功能更为便捷,不仅极大地提升修改效率,而且修改效果更好。此外,墙体联动还支持斜交墙和弧墙。

2、墙体夹点

浩辰建筑墙体夹点功能丰富,包括有反向、左宽、右宽夹点、定位拉伸夹点、平移/直墙弧墙转换夹点。天正建筑墙夹点功能则非常单一,仅有起点、终点、中点夹点。

   此外,浩辰建筑插有门窗的直墙弧墙都支持夹点旋转,门窗会跟随墙体旋转,编辑灵活方便。而天正建筑无法支持插有门窗的直墙弧墙的旋转。

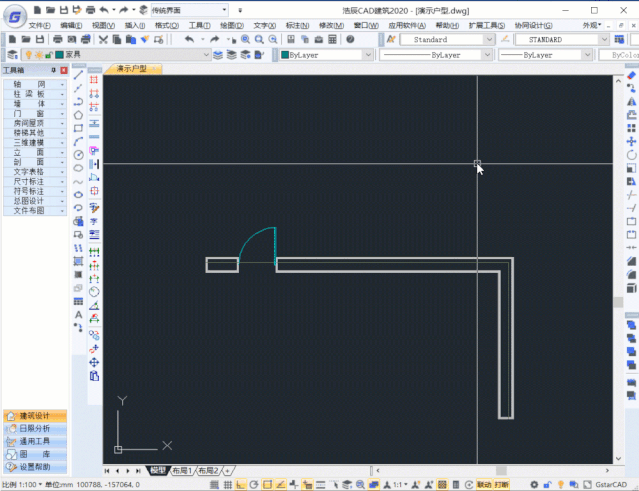

(墙体夹点)

3、门窗对齐夹点

在传统绘图时,同一编号的门窗在选中后,虽然可批量修改宽度和高度,但是在修改宽度后,往往还需要一个个进行位置调整。

   而浩辰建筑门窗对象增加对齐夹点,宽度修改时,可以做到一侧改宽,让门窗批量修改变得真正可行。

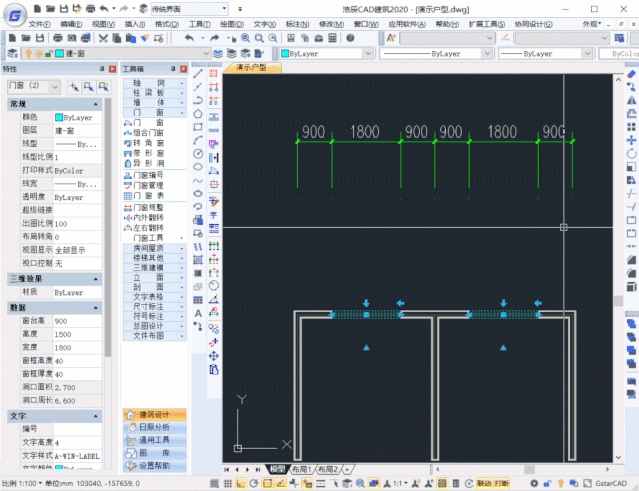

(门窗对齐夹点)

4、楼梯夹点

浩辰建筑楼梯提供上楼方向切换夹点,支持一键切换上楼方向。其他夹点经外观功能优化,可以方便地更改梯段、休息平台与梯井的宽度。

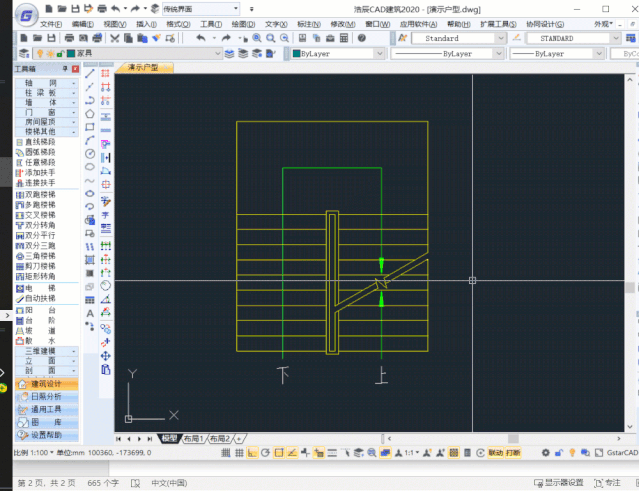

(楼梯夹点)

5、标高夹点

浩辰建筑标高对象提供多层标高调整夹点,方便多层标高的编辑。天正建筑无上述夹点,也不支持多层标高的分段。

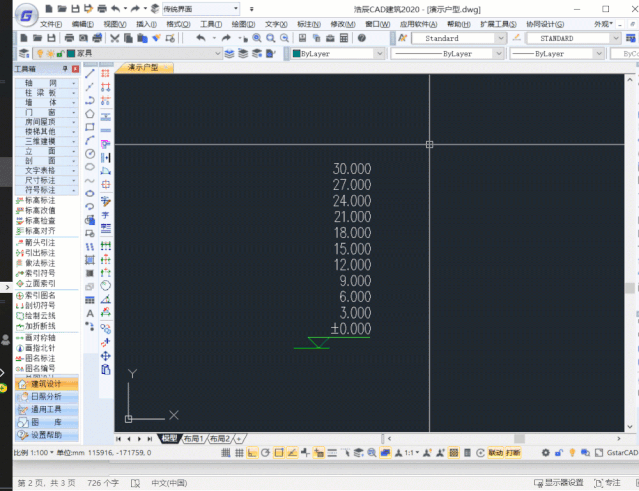

(标高夹点)
