CAD布局旋转命令运用:布局调整新技巧

CAD布局是CAD制图中常用功能之一,那么各位CAD入门学习者知道怎么进行CAD布局旋转吗?不知道也没关系,接下来就和小编一起来看看在国产CAD软件——浩辰CAD建筑软件中CAD布局旋转命令相关的CAD入门学习教程吧!

CAD布局旋转命令的使用:

在浩辰CAD建筑软件中CAD布局旋转命令把要旋转布置的图形进行特殊旋转,以方便布置竖向的图框。具体操作如下:

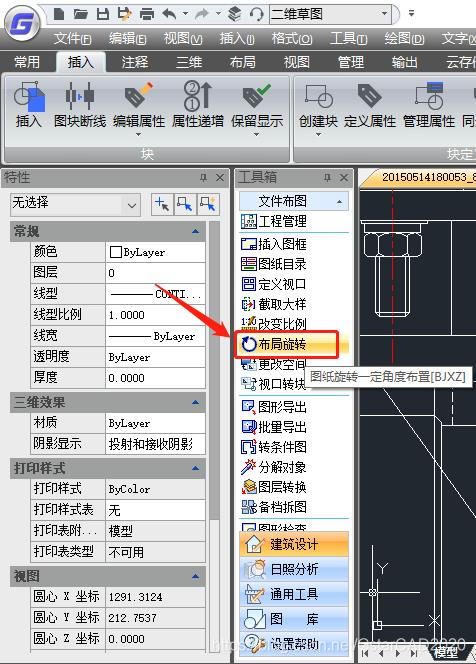

   首先打开浩辰CAD建筑软件,然后找到并依次点击建筑设计→文件布图→布局旋转(BJXZ),如下图所示:
在这里插入图片描述

点取菜单命令后,命令行提示:

   选择对象: 选择要布局旋转的注释对象;

   请选择布局旋转方式[基于基点(B)/旋转角度(A)]<基于基点>>A 键入 A 设置转角参数设置旋转角度<0.0>:90 键入要设定的布局转角数值。

CAD布局旋转时的注意事项:

为了出图方便,可以在一个大幅面的图纸上布置多个图框,这时就可能要求要把一些图框旋转 90 度,以便更好的利用纸张。这要求把图纸空间的图框、视口以及相应的模型空间内的图形都旋转 90 度。

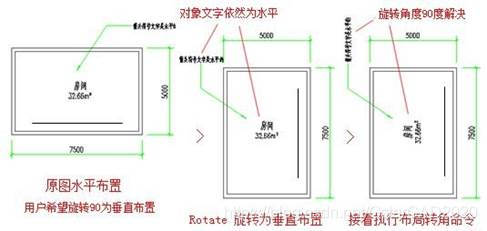

   布局旋转命令专用于注释对象,默认注释对象文字都是按水平视向显示的,仅使用旋转命令,文字依然维持水平视向,使用【布局旋转】命令并非旋转整个注释对象,而仅旋转对象中的水平文字到新的图纸观察方向,获得预期的效果。实例如下图所示。
在这里插入图片描述

注意:旋转角度总是从 0 起算的角度参数,如果已有一个 45 度的布局转角,此时再输入 45 是不发生任何变化的。
