浩辰3D旋转特征构造技巧分享

三维建模过程中,旋转特征是最为常用功能之一,所以说熟练掌握旋转特征的使用技巧是十分必要的。其那么在3D软件中如何构造旋转特征呢?接下来就给大家详细介绍一下浩辰3D软件中构造旋转特征的使用技巧吧!
在这里插入图片描述

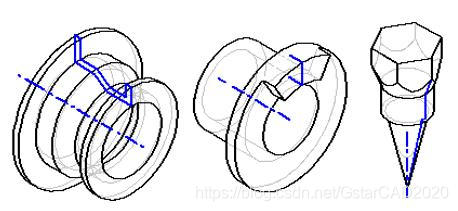

1、在浩辰3D软件中使用旋转命令构造基本特征时,必须使用封闭轮廓。在对模型添加旋转型特征时,可以使用开放或封闭轮廓。如下图所示:
在这里插入图片描述

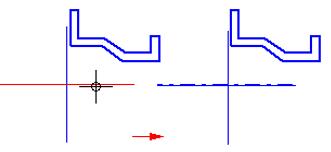

2、在为旋转特征绘制轮廓时,还必须定义旋转轴,每个旋转特征只能定义一个旋转轴。如下图所示:
在这里插入图片描述

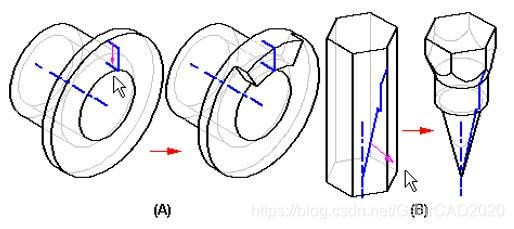

3、自由确认旋转方向,当使用开放轮廓来构造旋转拉伸 (A) 或除料 (B) 时,“选择方向”允许您定义要对哪一侧添料 (A),或从哪一侧除料 (B)。如下图所示:
在这里插入图片描述

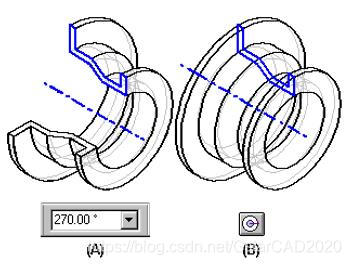

4、自定义旋转角度,指定要将特征旋转多少度,也可以在“角度”框 (A) 中输入值,单击“旋转 360 度”按钮 (B) 以自动将轮廓旋转 360 度。如下图所示:
在这里插入图片描述

   以上就是在浩辰3D软件中构造旋转特征的使用技巧,更多实用功能和技巧大家可以通过在日常的使用过程中探索掌握
