浩辰CAD看图王测量坐标精准技巧

要说CAD图纸测量哪家强,我觉得还是要找浩辰CAD看图王!测量长度、面积、实体等统统不在话下。今天小编就和大家聊一下浩辰CAD看图王中关于坐标测量的那些事儿吧!

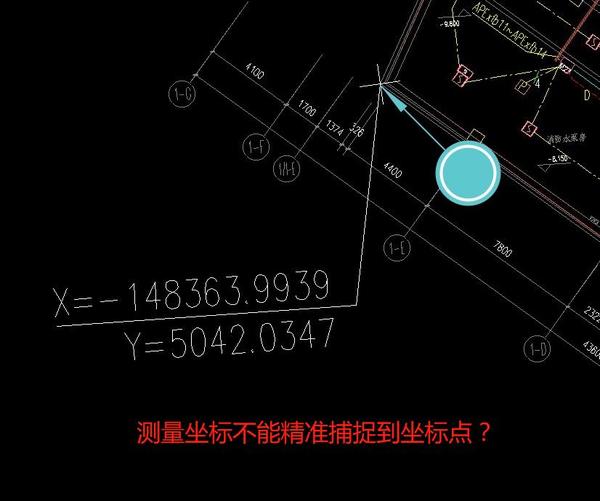

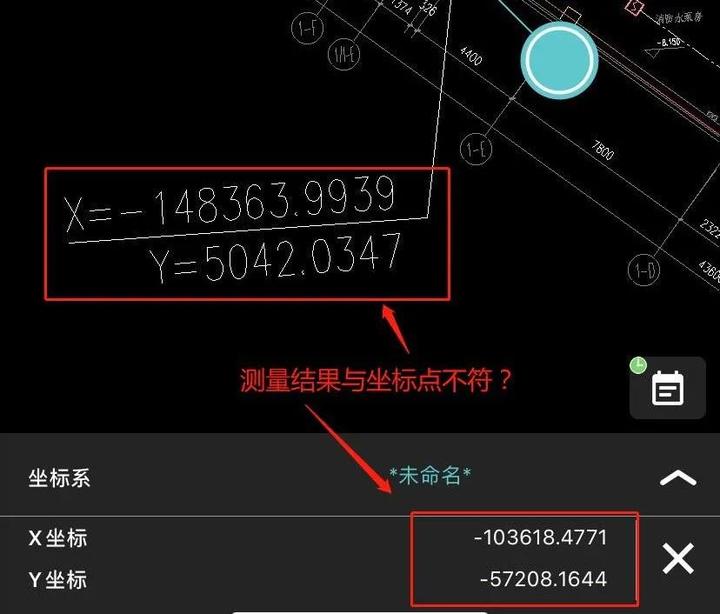

在使用浩辰CAD看图王编辑CAD图纸的过程中出现如下图所示问题:不能精准捕捉坐标点或者是测量结果与CAD图纸不符等情况,该如何解决呢?



此时要先确认以下两点:

1、查看【对象捕捉】功能是否打开

首先在手机中使用浩辰CAD看图王APP打开图纸,然后选择测量工具中的“测坐标”功能,如果不能精准捕捉坐标点,点击软件界面右上方【●●●】—【设置】按钮,即可查看“对象捕捉”功能是否打开。


2、CAD图纸中是否包含多个坐标系,如果是要切换坐标系

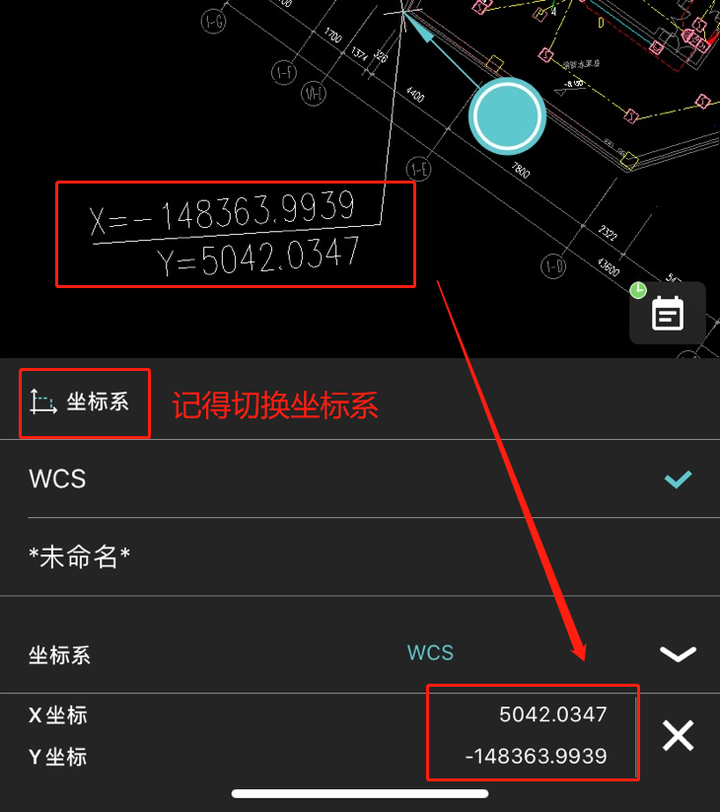

当CAD图纸中包含多个坐标系的时候,一定要记得切换坐标系后再进行测量,只有这样测量的结果才不会出现结果与图纸不符的情况。如下图所示:


以上就是给大家介绍的浩辰CAD看图王手机版中测量坐标时会遇到的几个小问题及相关的解决办法,大家如果遇到了此类问题可以参考本篇CAD教程来解决哦~
