浩辰3D模型对比技巧,轻松掌握

在初始设计、验证、变更、发布、优化等整个产品生命周期内,设计方案会经历无数次的调整。而由此产生的多版本3D模型数据或二维CAD图纸,已经很难凭借肉眼、记忆、经验等人工辨别方式进行精确区分和全面分析。

   浩辰3D软件不仅提供了完备的零件、装配、仿真、工程图、钣金、焊接等数十种设计模块,还提供了「比较模型」和「比较图纸」功能,让这一过程高效且精确。

01「比较模型」

   在3D设计时,设计师虽然可以凭借观察力简单分辨出不同模型的材质区别,但对于尺寸、特征、属性等细节参数却很难通过肉眼分辨,如下图所示。传统3D软件需要通过多个复杂的设置操作,才能获取相应的模型对比情况,而浩辰3D软件的模型对比,则可以快速分析差异。
在这里插入图片描述


步骤一:点选「比较模型」功能

在浩辰3D软件的开始菜单中,选择「工具」选项卡,并且点选「比较模型」功能。
在这里插入图片描述

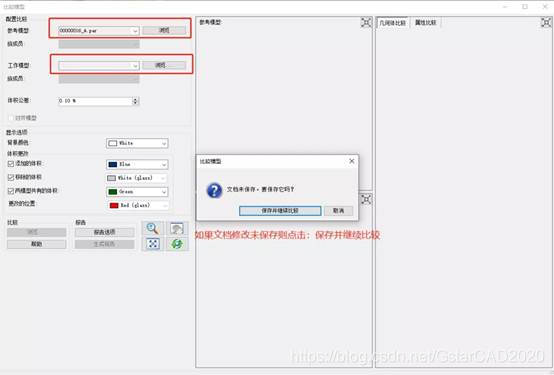

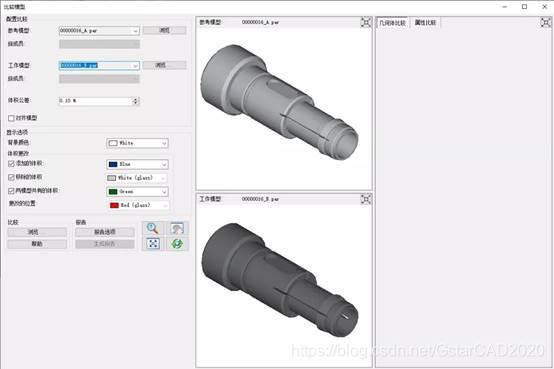

输入参考模型和工作模型的文件信息。如果参考模型存在修改后,未保存的情况,则按照提示进行保存即可。选择的模型都将在预览区进行显示,如下图所示。
在这里插入图片描述


步骤二:开始比较

   选择完成后,点击左下方的「浏览」按钮进行比较。在此期间,不可进行设计编辑,如需同时完成其它设计工作,可以添加一个新的浩辰3D进程。
在这里插入图片描述


步骤三:比较结果

   针对不同的应用需求,浩辰3D软件提供了多样化方式来查看比较结果,如在线查看、生成分析报告等。

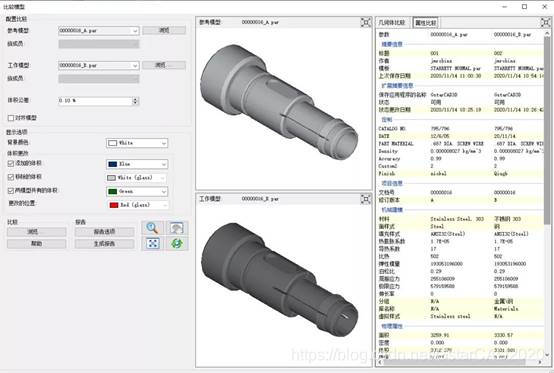

   在线查看的方式,更适合个人用户进行快速查看。在右侧的预览窗口,通过「几何体比较」(如模型实体的区别)和「属性比较」(如物理属性、自定义属性、文件属性等)来获取相关的比较信息。
(▲ 几何体比较)
(▲ 属性比较)

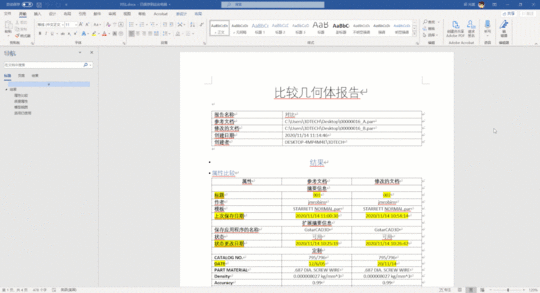

   生成分析报告的方式,更适合多人团队进行线下研讨、交流。浩辰3D软件能直接生成分析报告,并且导出成PDF、word、html这三种最为主流的文档浏览格式,便于存档和审阅。
(▲ 模型对比报告)


02「比较图纸」

   除了3D模型,浩辰3D软件还可以对二维CAD工程图纸进行比较。尤其针对设计变更过程中,相同设计项目产生的不同版本图纸,浩辰3D软件能够进行快速显示变更差异。

   步骤一:点选「比较图纸」功能

   与「比较模型」相同,「比较图纸」的启动按钮也在开始菜单的「工具」选项卡中。
在这里插入图片描述


步骤二:开始比较

   与比较模型不同的地方是,一个工程图文档中可能有多张CAD图纸,因此需要选择用于对比的图纸页。选择完成后,点击「比较」按钮,对所选的两张图纸进行比较。
在这里插入图片描述


步骤三:比较结果

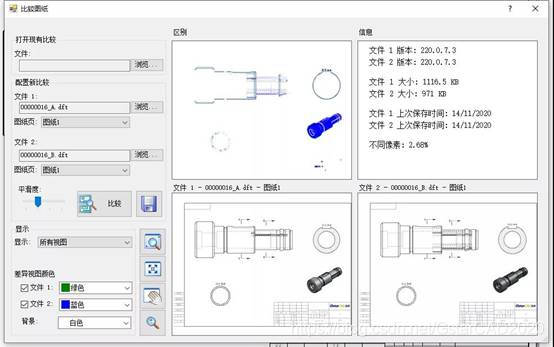

   浩辰3D软件的「比较图纸」功能,采用像素对比的方式,将差异部分以不同的颜色来进行区分展现,其结果如下图所示。
在这里插入图片描述

浩辰3D软件可以将对比结果导出图纸格式,便于管理和审阅。
(▲ 对比结果)

借助浩辰3D软件的「比较模型」和「比较图纸」功能,可以快速且高效地对不同版本的3D模型、二维CAD工程图纸进行比对,并且输出相应地结果分析文件。无论是当前设计的查看,还是用于探讨或报告,浩辰3D软件都能游刃有余地高效处理。
