浩辰3D极速建模秘诀:阵列功能详解

阵列功能,是3D设计工程师们常用的基础功能,能够快速实现同类型特征的快速创建与排列。但是在日常设计过程中,单一的矩形阵列功能已经无法满足多场景、个性化的应用需求,3D设计工程师们迫切希望更高效、便捷的智能化设计工具。

   浩辰3D软件所提供的多样化阵列功能,能完美应对日常设计过程中各种场景需求,协助3D设计工程师们极速绘图、创新研发!下面,小编将给大家介绍一下浩辰3D软件多样化阵列功能。

1、矩形阵列

   矩形阵列,是设计师们最常用的阵列功能。在浩辰3D软件中,通过鼠标操作,可以快捷、高效地控制阵列的方向和范围、调节阵列的相关参数、抑制去除特征、以及旋转阵列的特征。

具体步骤如下:

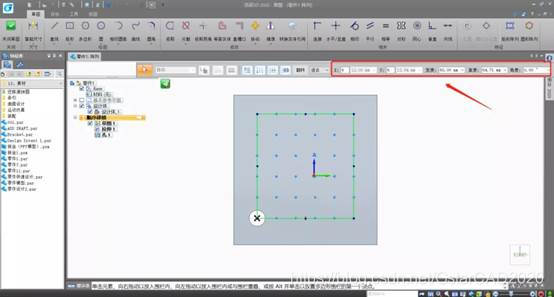

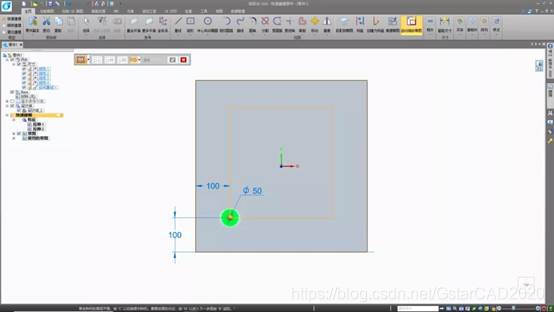

1)确定阵列的方向和范围。

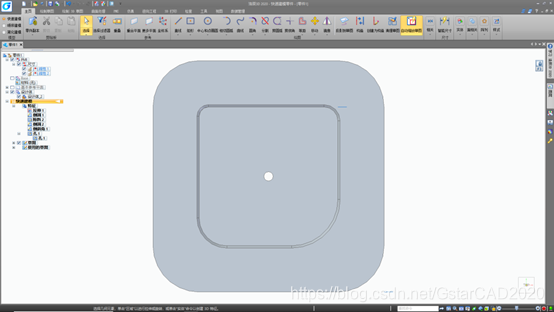

在这里插入图片描述

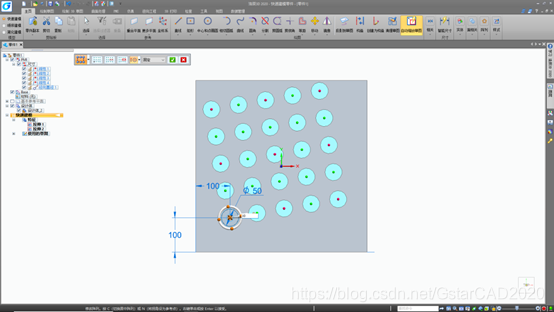

2)调节阵列的数量、间距、角度等。
在这里插入图片描述

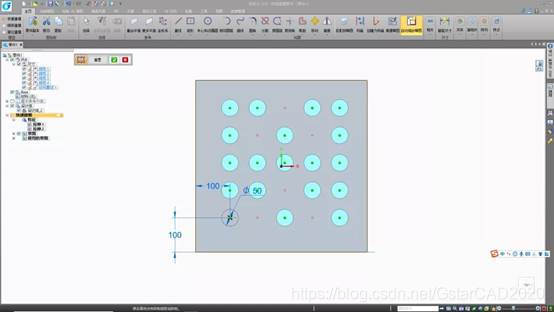

3)抑制去除特征:点击对应的关键点,就可以取消特征。
在这里插入图片描述
在这里插入图片描述

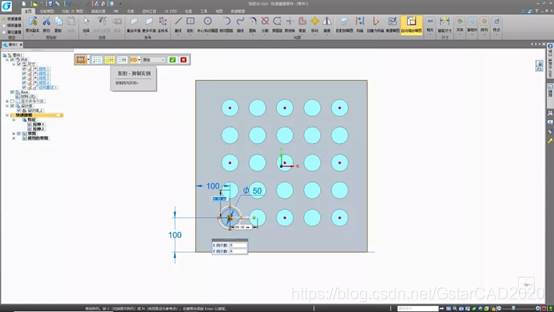

4)旋转阵列特征:点击方向盘的圆环,输入想要旋转的角度即可。
在这里插入图片描述


2、按表创建阵列

   浩辰3D软件还提供按表创建阵列功能,充分利用Excel表格的参数化优势,让阵列创建更加灵活、高效。
在这里插入图片描述


在表格中参数化定义特征

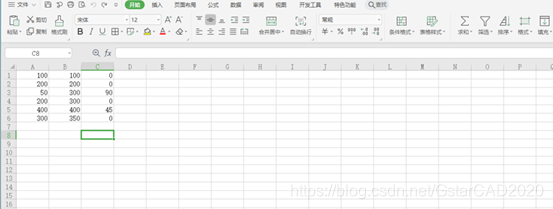

   在Excel表中,填写阵列特征的坐标值以及角度,如图所示。
在这里插入图片描述


将表格嵌入设计文件

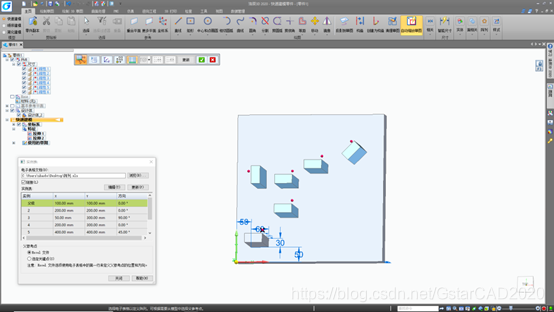

   浩辰3D软件还可以将该 Excel 电子表格嵌入设计文件,如图所示。
在这里插入图片描述


3、填充阵列

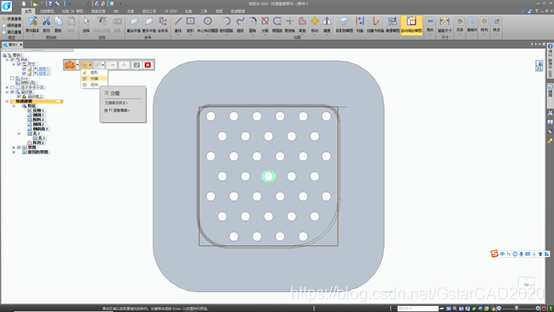

   在设计某些特殊零件时,需要在某一指定区域内,完成大量的、同类型特征布局,如蜂窝孔设计等。通过填充阵列功能,可以快速完成孔特征的区域填充,如图所示。
在这里插入图片描述
在这里插入图片描述
