浩辰3D尺寸运用:三维建模的制胜法宝

在使用3D软件进行三维建模设计的过程中,可以通过测量如元素的大小、位置和方向等特征,将尺寸添加到 3D PMI 模型视图或 2D 设计几何结构。也可以测量直线的长度、点的间距或者直线相对于水平或竖直方位的角度。尺寸与它们所参考的 3D 模型或 2D 元素相关联,因此可以方便地进行设计更改。接下来以浩辰3D软件为例来给大家简单介绍一下尺寸在三维建模设计中有哪些妙用吧!

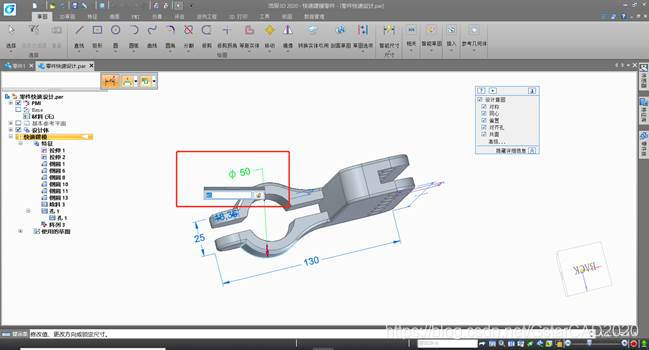

   浩辰3D 软件中提供了一套完整的尺寸标注工具,能够将零件、装配和图纸归档。如下图所示:
在这里插入图片描述


1、放置尺寸

   要添加元素的尺寸,可以使用一个尺寸命令,例如智能尺寸,然后选择您要标注尺寸的元素。
在这里插入图片描述


2、使用尺寸控制元素

   可以放置一种用于控制它所涉及的元素的大小或位置的尺寸。此类尺寸称为锁定尺寸。如果更改锁定尺寸的尺寸值,则元素更新以匹配新值。
在这里插入图片描述


3、尺寸颜色判定状态

   通过颜色可以区分锁定尺寸和解锁尺寸。快速建模环境中的默认颜色与“工程图”环境中的不同。

   在工程图环境中:

   被锁定尺寸的默认颜色黑/白由驱动尺寸选项设置。

   解锁尺寸的默认颜色深青色由从动尺寸选项设置。

4、捕捉关键点和交点

   放置尺寸时,可以使用快捷键来选择和对齐关键点或交点。找到直线、圆或其他要捕捉的元素后,可以按以下快捷键之一将点坐标应用于正在运行的命令:M(中点)、I(交点)、C(中心点)和 E(端点)。

5、编辑 2D 尺寸

   取决于尺寸类型(模型派生、快速草图、顺序配置文件或工程图)、其行为(从动或驱动)和在何处单击,单个单击可以显示所有尺寸编辑功能,或仅显示尺寸值编辑框。也可以通过按住 Alt 并单击来反向操作。
在这里插入图片描述

不仅如此浩辰3D软件中还提供了尺寸格式、复制尺寸数据、跟踪尺寸注释等功能,可以持续关注浩辰CAD官网资讯专栏,不定期更新相关精彩浩辰3D教程,对浩辰3D软件中各项功能进行详细解读和使用技巧。
