3D软件绘制杯子教程，轻松上手

由浩辰CAD软件公司研发的浩辰3D软件作为主流3D制图软件，涵盖了零件设计、装配设计、工程图、钣金、仿真、动画等29种设计环境，从产品设计到制造全流程，为用户打造全场景应用3D高效设计工具。浩辰3D软件不仅能流畅操作数以万计的大型装配体，还能针对日常生活用品进行高效设计和快速建模。下面小编以生活中常见的水杯为例，来进行快速绘图实例演示，带大家体验浩辰3D软件在设计中的便捷性与高效性。

1、绘制杯体的草图

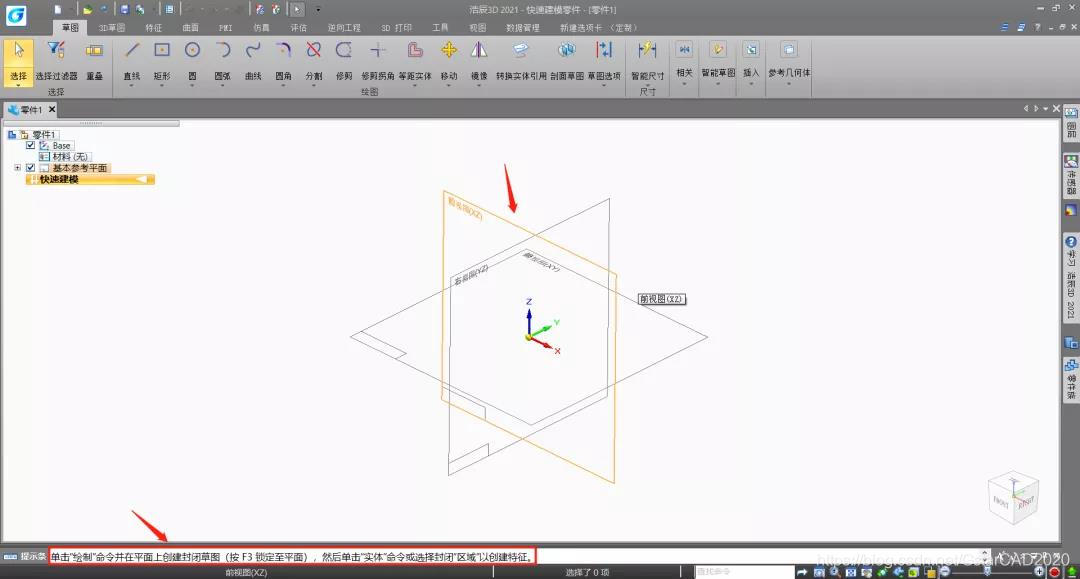

打开浩辰3D软件，将鼠标放置于参考平面，高亮显示后，可通过「F3」锁定。再通过软件右下角的「视图」命令或「Ctrl+H」来正视设计视口。

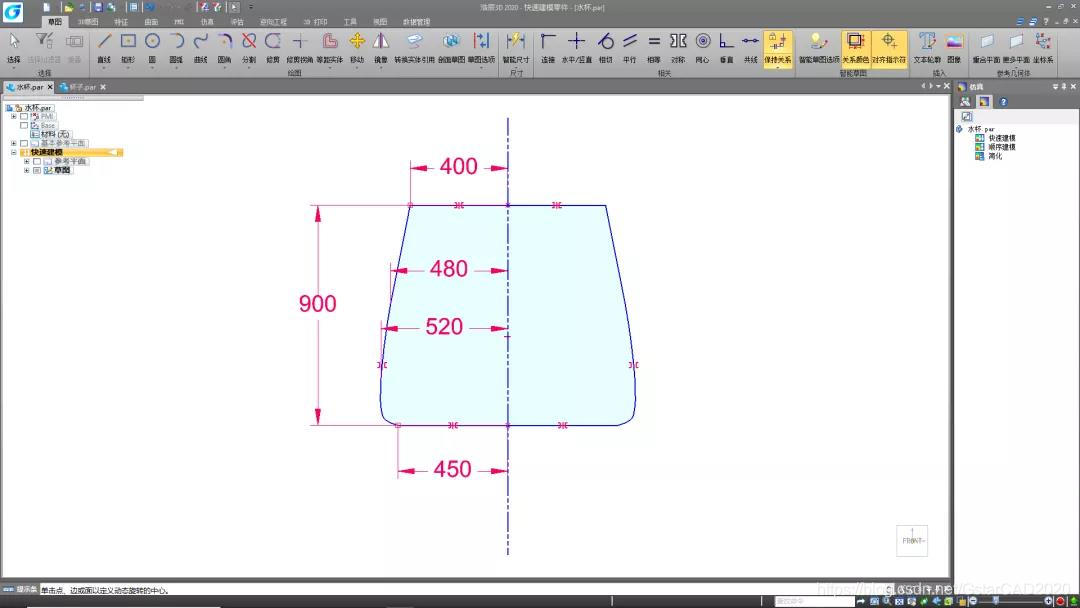

在浩辰3D软件的「草图」选项卡，点选「草图绘制」，用直线、圆弧和曲线绘制出杯子的外形轮廓，并约束尺寸。针对左右对称图形，可以只绘制一边，再通过「镜像」功能，直接生成对称边，如图所示。

2、「旋转」构造特征

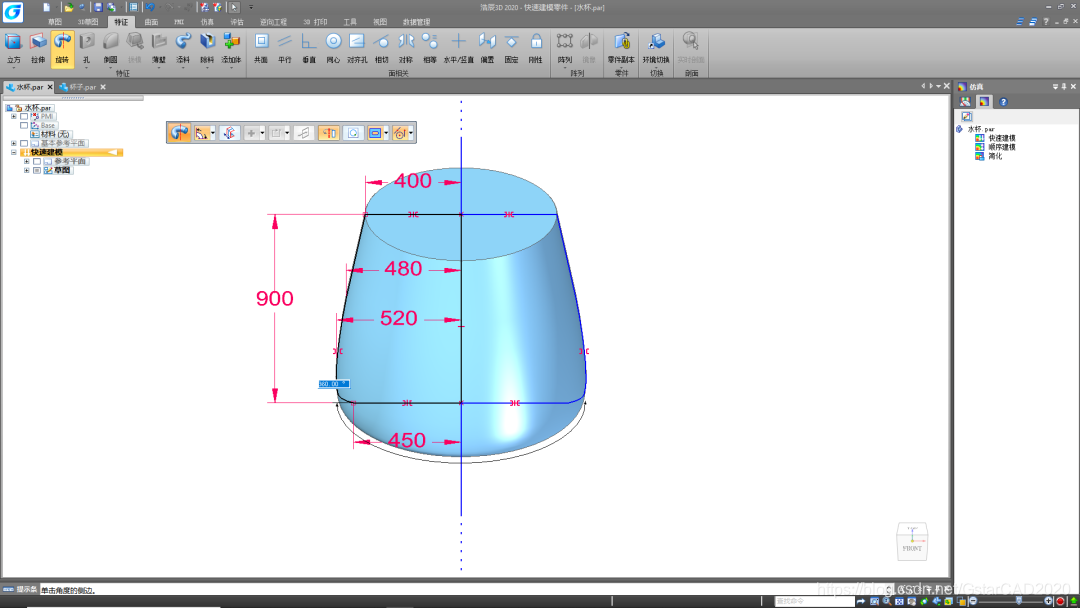

在浩辰3D软件的「特征」选项卡，点选「旋转」功能，选择草图截面和旋转轴来实现特征成型，如图所示。

3、「薄壁」构造特征

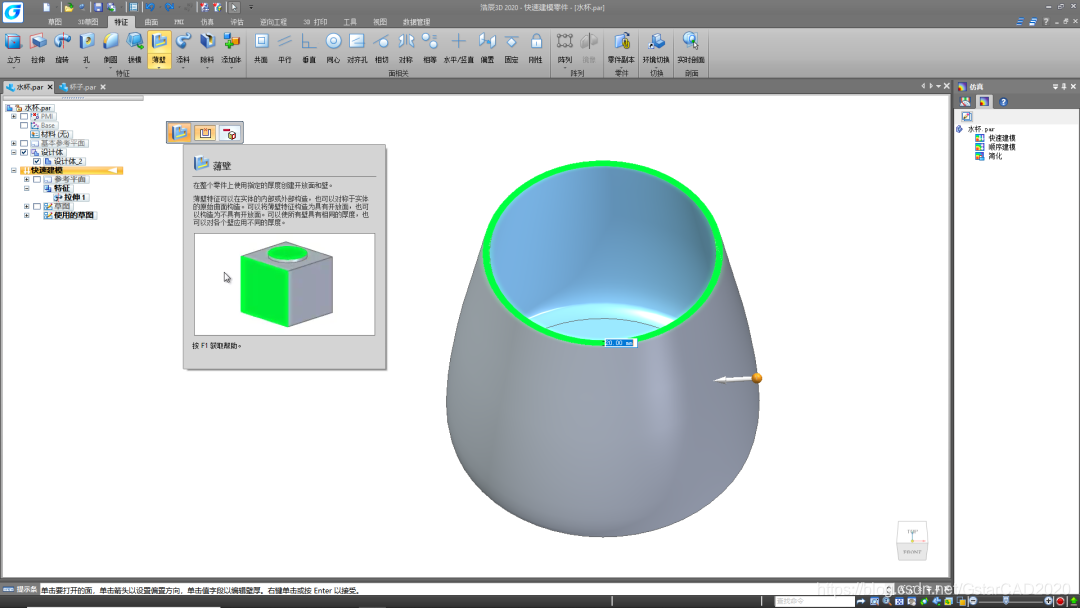

在浩辰3D软件的「特征」选项卡，点选「薄壁」功能，并选择旋转实体的表面，输入壁厚，即可实现杯子主体样式，如图所示。

4、绘制杯柄的草图

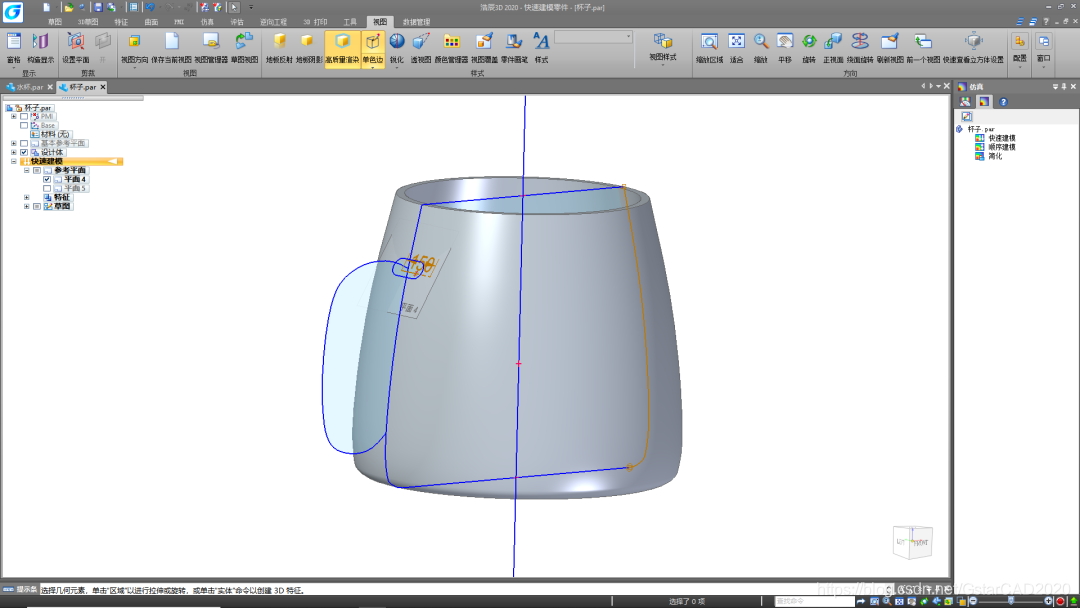

在浩辰3D软件的「草图」选项卡，点选「草图绘制」，在草图模块里绘制下一步扫掠所需的路径和截面，具体样式和尺寸可根据需要调整。

5、「扫掠」构造特征

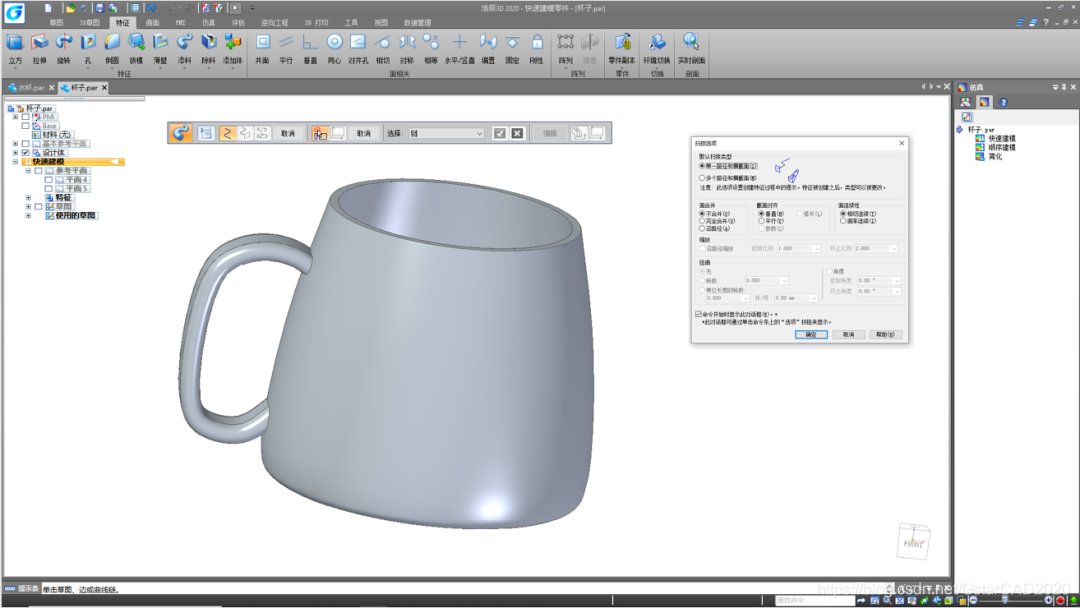

在浩辰3D软件的「特征」选项卡，点选「添料」功能，在下拉功能命令，选中「扫掠」命令。在浩辰3D软件提供了多种「扫掠」方式，如不选路径、一条路径、多条路径等。这里，选择「一条路径」即可，完成后如下图所示。

6、美化处理

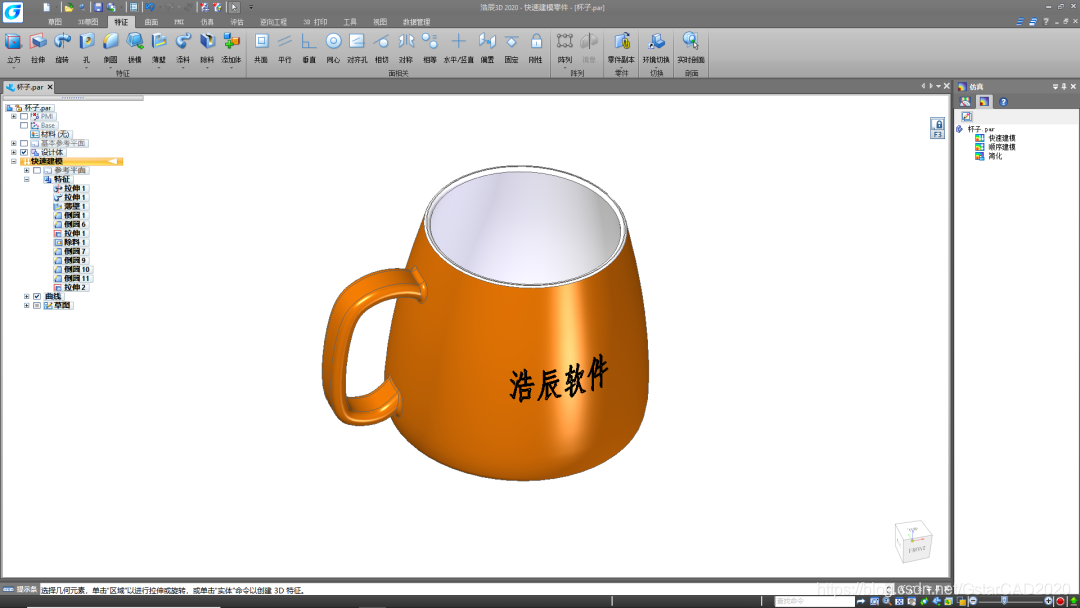

主体样式完成后，通过「倒角」、「上色」、「刻字」或「图案」等功能，让杯子的设计形态更加生动，贴近真实。

以上就是水杯绘制的全部内容，通过简单几步，浩辰3D软件就可快速呈现产品创新理念。浩辰3D软件不仅具备常用的顺序建模，还采用了新一代快速建模技术，让创新设计变得更加直接，绘图操作更加高效，能极大提升3D模型创建和编辑的速度和效率，从而引领工业设计新潮流。
