双跑楼梯是最常见的楼梯形式之一，那么各位CAD制图初学入门者知道在国产CAD制图软件中如何绘制绘制双跑楼梯吗？不知道也没关系，接下来的CAD制图初学入门教程就让小编来给大家介绍一下在国产CAD制图软件——浩辰CAD建筑软件中绘制双跑楼梯的具体操作步骤吧！

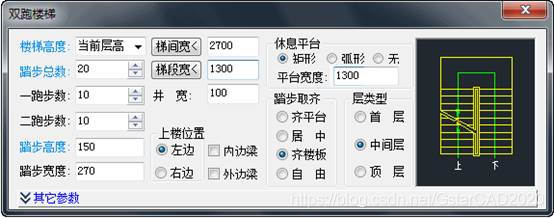

首先打开浩辰CAD建筑软件，然后找到并依次点击建筑设计→楼梯其他→双跑楼梯(SPLT)。点取菜单命令后，显示下图所示的默认的折叠对话框。

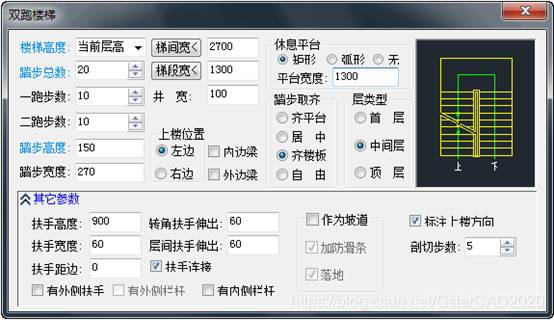

单击“其他参数”展开折叠的内容，如下图所示。
双跑楼梯对话框控件说明：
【梯间宽】双跑楼梯的总宽。单击按钮可从平面图中直接量取楼梯间净宽作为双跑楼梯总宽。
【梯段宽】默认宽度或由总宽计算，余下二等分作梯段宽初值,单击按钮可从平面图中直接量取。
【楼梯高度】双跑楼梯的总高，默认自动取当前层高的值，对相邻楼层高度不等时应按实际情况调整。
【井宽】设置井宽参数，井宽＝梯间宽－(2×梯段宽)，最小井宽可以等于0，这三个数值互相关联。
【踏步总数】默认踏步总数20，是双跑楼梯的关键参数。
【一跑步数】以踏步总数推算一跑与二跑步数，总数为奇数时先增二跑步数。
【二跑步数】二跑步数默认与一跑步数相同，两者都允许用户修改。
【踏步高度】踏步高度。用户可先输入大约的初始值，由楼梯高度与踏步数推算出最接近初值的设计值，推算出的踏步高有均分的舍入误差。
【踏步宽度】踏步沿梯段方向的宽度，是用户优先决定的楼梯参数，但在勾选“作为坡道”后，仅用于推算出的防滑条宽度。
【休息平台】有矩形、弧形、无三种选项，在非矩形休息平台时，可以选无平台，以便自己用平板功能设计休息平台。
【平台宽度】按建筑设计规范，休息平台的宽度应大于梯段宽度，在选弧形休息平台时应修改宽度值，最小值不能为零。
【踏步取齐】除了两跑步数不等时可直接在“齐平台”、“居中”、“齐楼板”中选择两梯段相对位置外，也可以通过拖动夹点任意调整两梯段之间的位置，此时踏步取齐为“自由”。
【层类型】在平面图中按楼层分为三种类型绘制：1、首层只给出一跑的下剖断；2、中间层的一跑是双剖断；3、顶层的一跑无剖断。
【扶手高宽】值分别为900高，60X100的扶手断面尺寸。
【扶手距边】:100图上一般取0，在1:50详图上应标以实际值。
【转角扶手伸出】在休息平台扶手转角处的伸出长度，默认60，为0或者负值时扶手不伸出。
【层间扶手伸出】在楼层间扶手起末端和转角处的伸出长度，默认60，为0或者负值时扶手不伸出。
【扶手连接】勾选此项，扶手过休息平台和楼层时连接，否则扶手在该处断开。
【有外侧扶手】侧添加扶手，但不会生成外侧栏杆，在室外楼梯时需要选择以下项添加。
【有外侧栏杆】绘制扶手也可选择是否勾选绘制外侧栏杆，边界为墙时常不用绘制栏杆。
【有内侧栏杆】创建内侧扶手，勾选此复选框自动生成默认的矩形截面竖栏杆。
【标注上楼方向】勾选此项，在楼梯对象中，按当前坐标系方向创建标注上楼下楼方向的箭头和“上”、“下”文字。
【剖切步数】楼梯时按步数设置剖切线中心所在位置，作为坡道时按相对标高设置剖切线中心所在位置。
【作为坡道】此复选框，楼梯段按坡道生成，对话框中会显示出如下“单坡长度”的编辑框输入长度。
建筑CAD软件中绘制双跑楼梯的注意事项：
1.勾选“作为坡道”前要求楼梯的两跑步数相等，否则坡长不能准确定义；
2.坡道的防滑条的间距用步数来设置，要在勾选“作为坡道”前要设好。

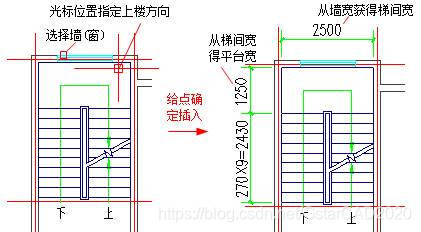

在确定楼梯参数和类型后，首先根据楼梯所在的开间选择墙体(门窗)，自动算出楼梯间的宽度、梯段宽度，提供预览插入楼梯，命令行提示：
请选择楼梯平台一侧的墙或门窗 [自由插入(F)]<退出>: 选择平台一侧的墙或门窗定位楼梯所在开间；
点取楼梯上楼一侧插入楼梯: 拖动预览选择上楼一侧给点或按空格键插入楼梯，下图所示为选择普通窗与转角窗插入，不同上楼方向的情况。
楼梯可选择墙体(门窗)取得楼梯间净宽，计算休息平台宽。规则是：梯间宽的一半作为休息平台宽控制值，与对话框中的平台宽比较，如果小于后者就按后者，如果大于后者，就按平台宽控制值绘制，既能满足设计灵活性，也尽可能符合规范对于疏散的要求，如下图所示。
在不适合选择墙体和门窗(如按梯段对齐，取固定梯段宽等)的情况，键入选项F切换为自由插入，命令提示如下：
点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角®/改基点(T)]<退出>: 键入关键字改变选项，给点插入楼梯。
请选择楼梯平台一侧的墙或门窗 [自由插入(F)]<退出>: 自由插入完成后，恢复默认选择楼梯平台一侧的墙或门窗，以回车退出命令。
另外注意对于不同楼层特性的扶手是不一样的，顶层楼梯只有扶手而没有梯段；这些在实际使用都需要注意。
