CAD板框转换至PADS的简易方法

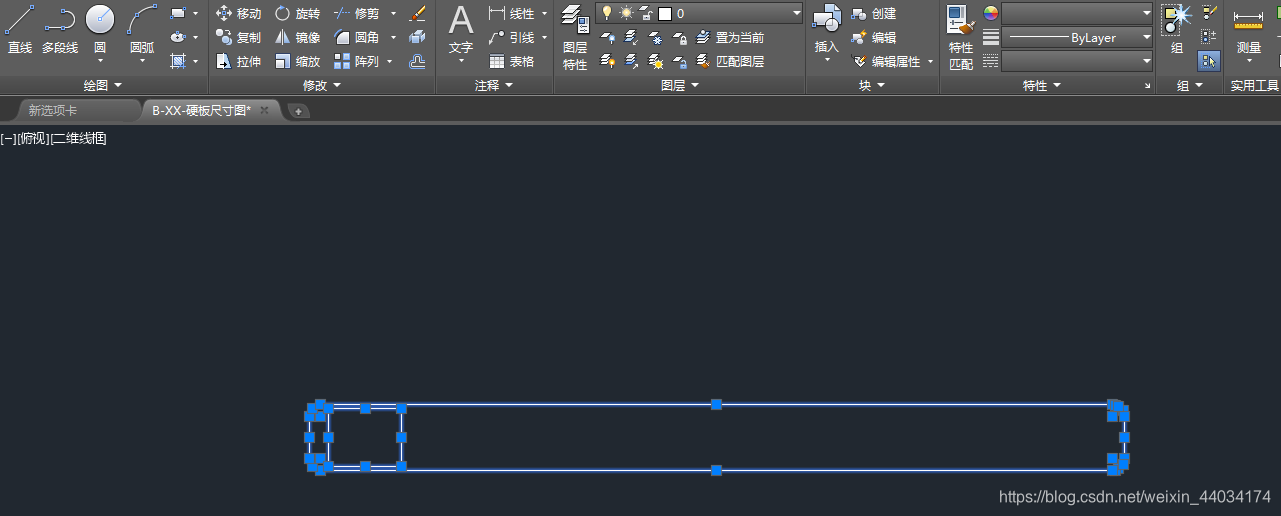

1、打开CAD板宽尺寸图,选中自己需要的板框后按CTRL+C在这里插入图片描述

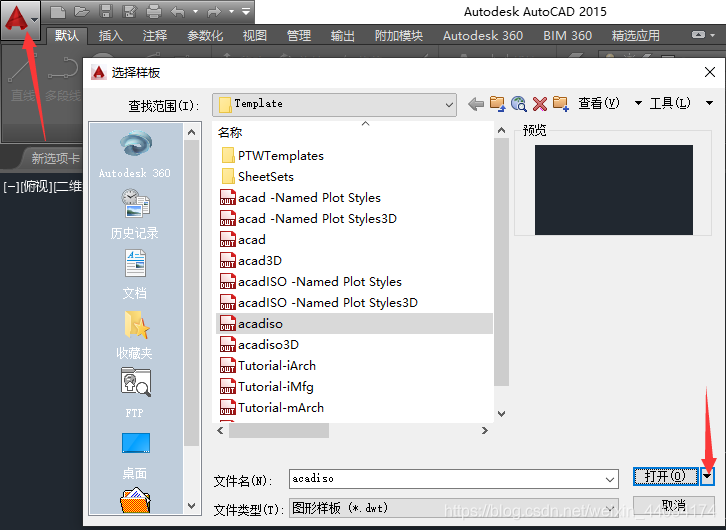

2、然后点击CAD2015大图标,选择新建文件。在选择样板的窗口中的打开位置里有一个选择单位,一定要改为公制,也就是mm,然后在新建的文件上CTRL+V
在这里插入图片描述

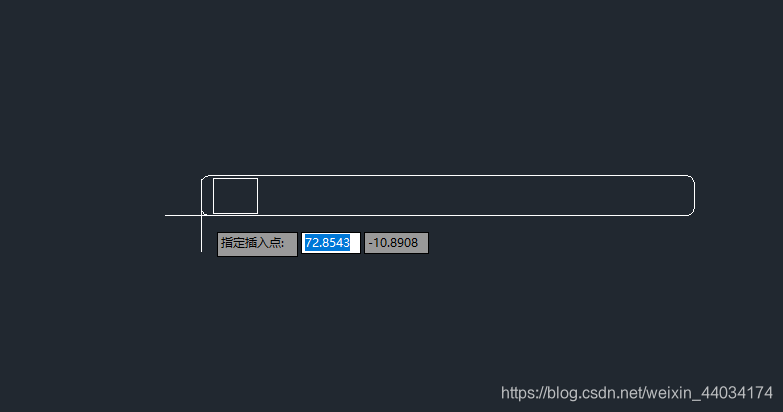

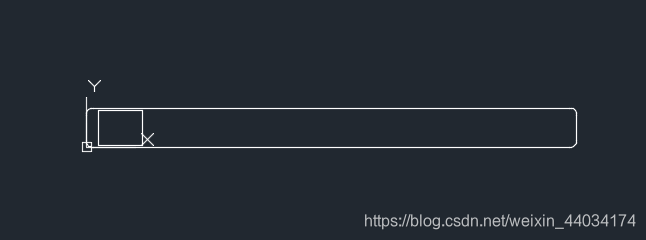

3、接下来就是指定插入点,输入横坐标0,然后按逗号跳到纵坐标,再输入0,就可以将图形放在CAD的原点位置。
在这里插入图片描述
在这里插入图片描述

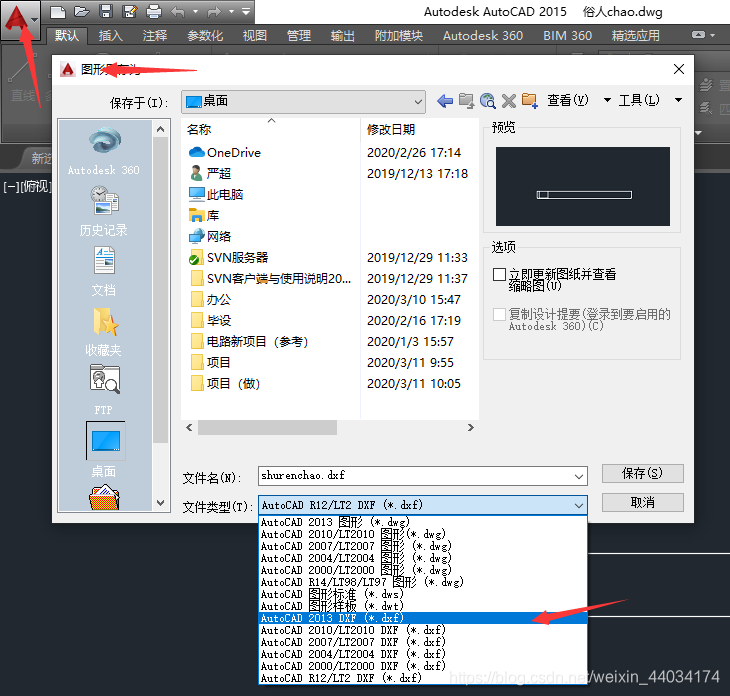

4、然后将图形另存为DXF版本
在这里插入图片描述

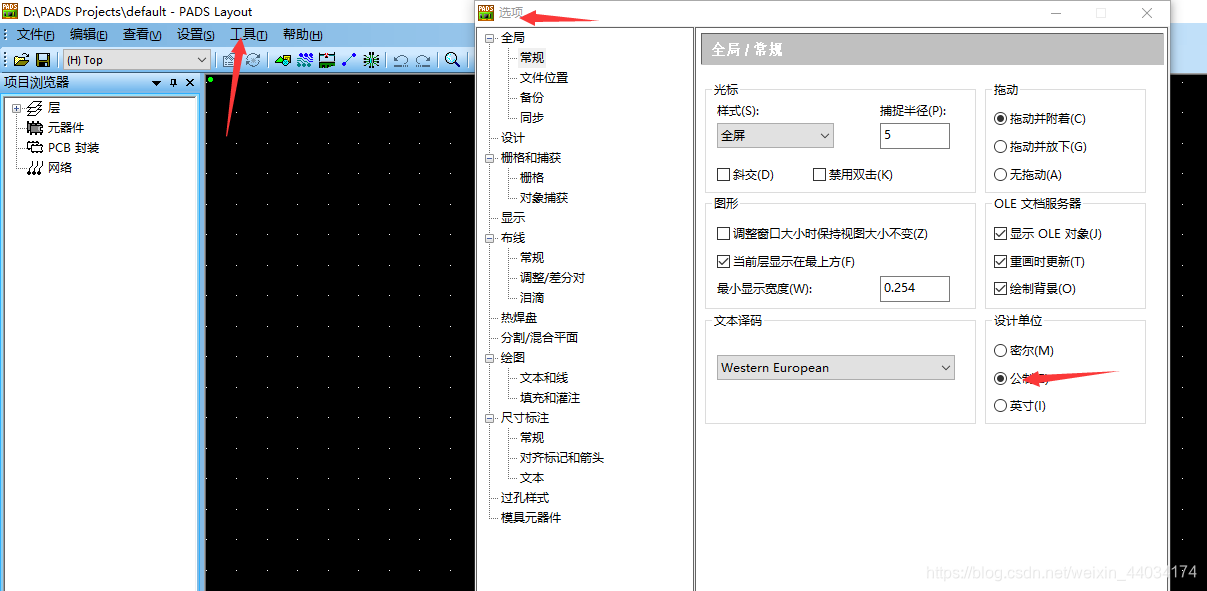

5、打开PADS layout软件,将单位改为公制(mm)
在这里插入图片描述

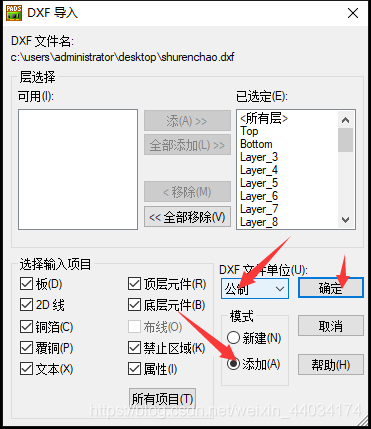

6、选择文件中的导入,然后选择刚才保存的文件,模式选择添加,单位选择公制,最后确定,导入就成功了
在这里插入图片描述
在这里插入图片描述

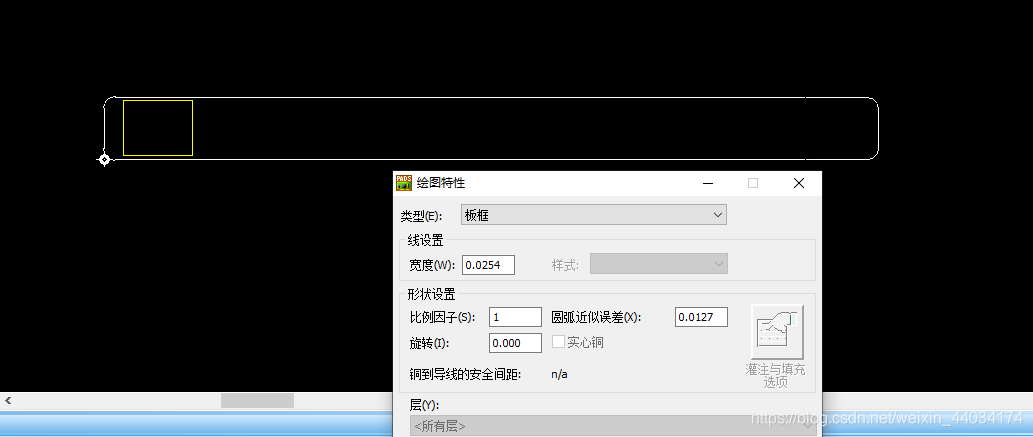

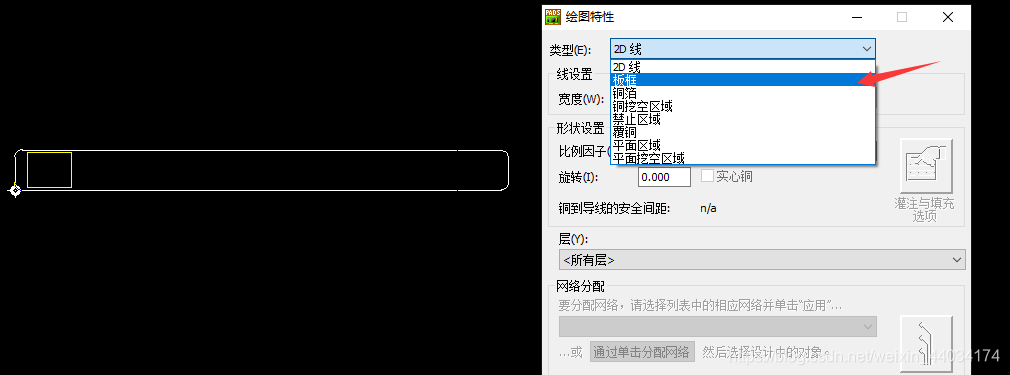

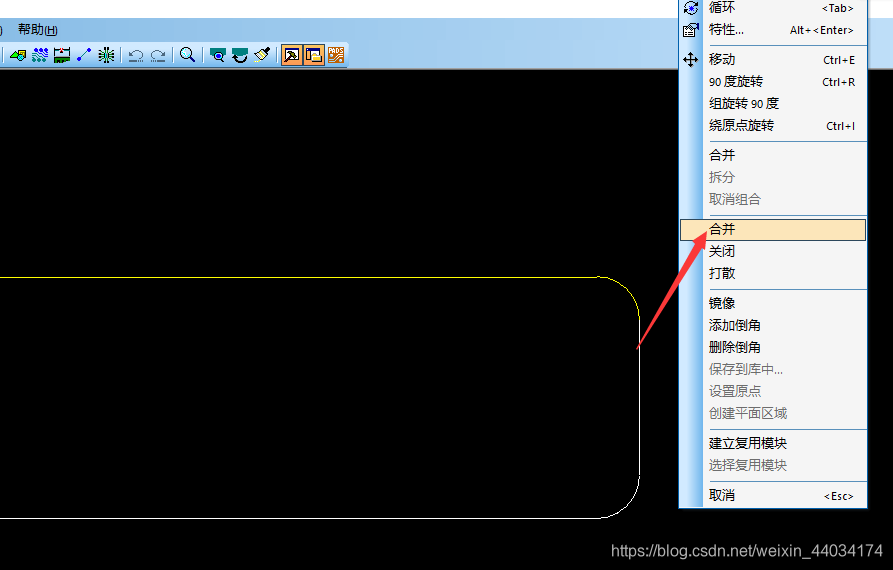

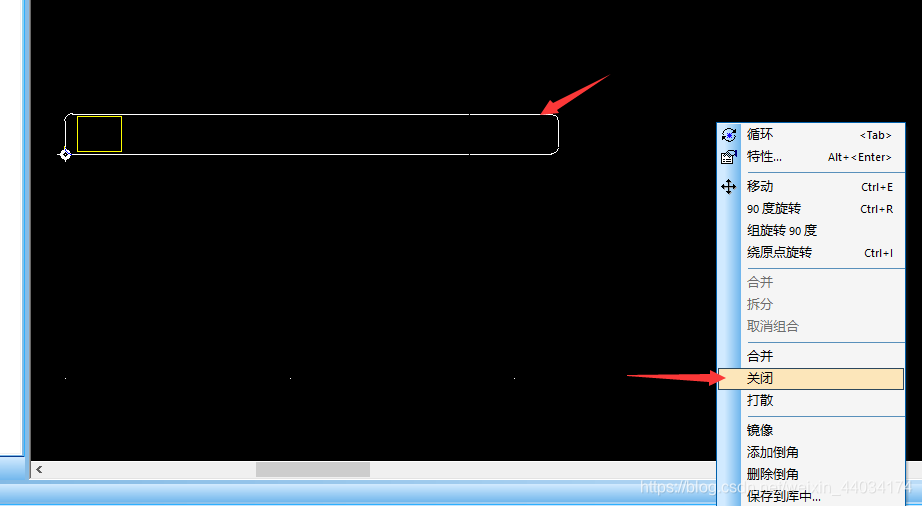

7、合成板框:选中两条线,在板的外面右击,选择第二个合并,以此类推,把外面一整圈全部合并,然后选中外面一整圈,右击选择关闭(闭合),最后选择特性,就可以把2D线类型改为板框了
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

8、如果它提示无法修改2D线,说明你没有闭合成功。
在这里插入图片描述
