CAD图框快速调用的技巧与方法

  当前很多公司企业的工程图都有自己所特有CAD图框，假如在SolidWorks工程图中重新绘制这些图框，那就需要花费时间才可以完成，那怎么实现CAD图框快速调用到SolidWorks工程图里面就是大家所关心的问题。

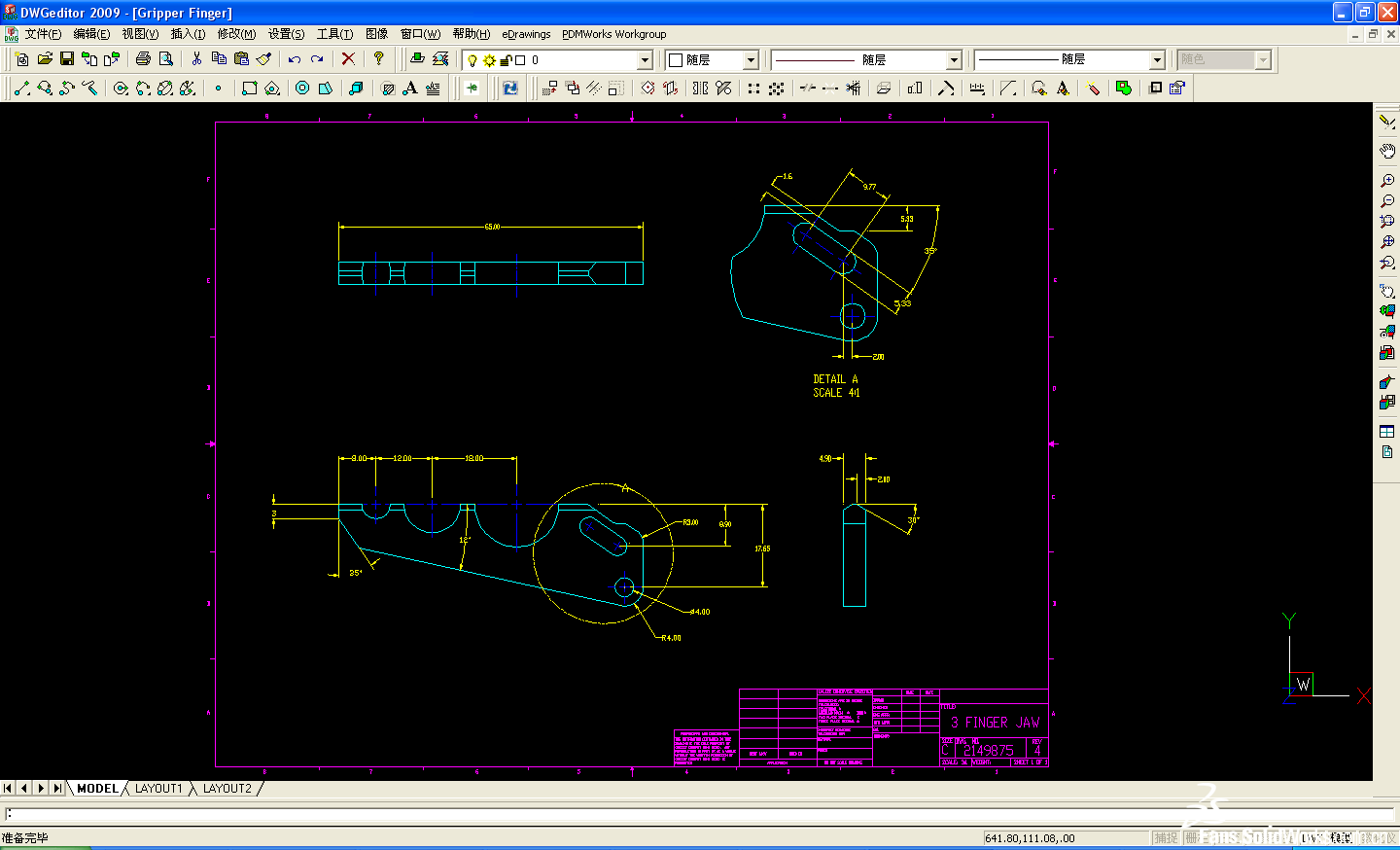

由于图框都是存在于已有的DWG格式的图纸里面，那可以先用SolidWorks附带有的二维设计工具DWGeditor打开, 目的在于测量图框的宽和高的数据，如图一。

（图一）

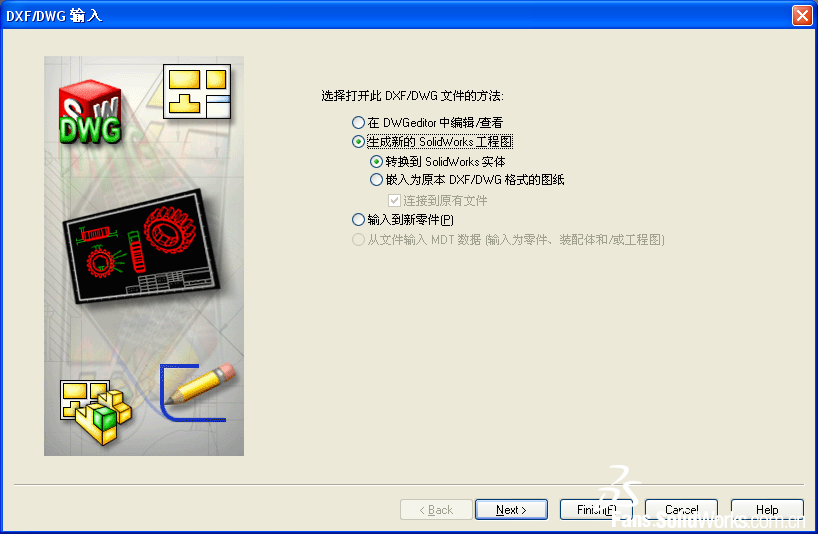

       得到数据后，通过SolidWorks直接打开CAD文档，弹出“DXF/DWG输入”对话框，在这里可以选择打开此DXF/DWG文件的方法，我们需要SolidWorks工程图，所以如图二选择好相应的选项。

（图二）

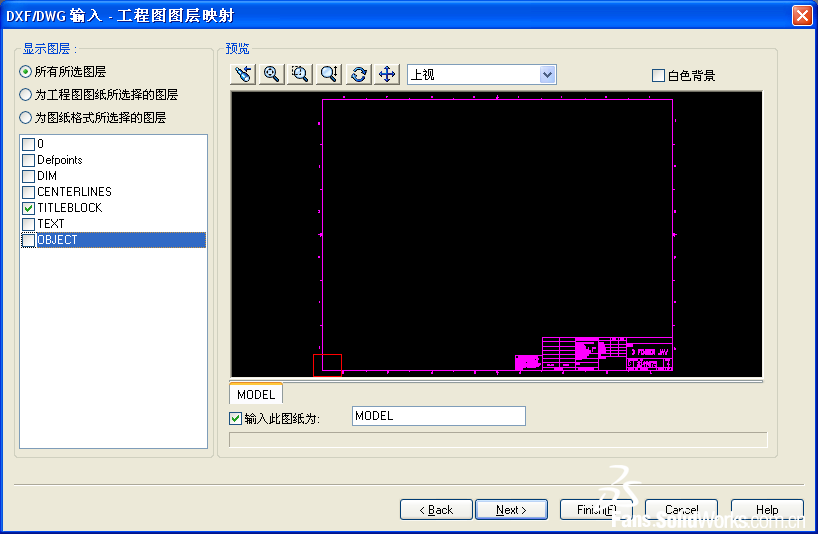

       点击“Next”，切换到“DXF/DWG输入---工程图图层映射”对话框，因为CAD文档多数有多个图层，所以在这里挑选出属于图框的图层，如图三所示。

（图三）

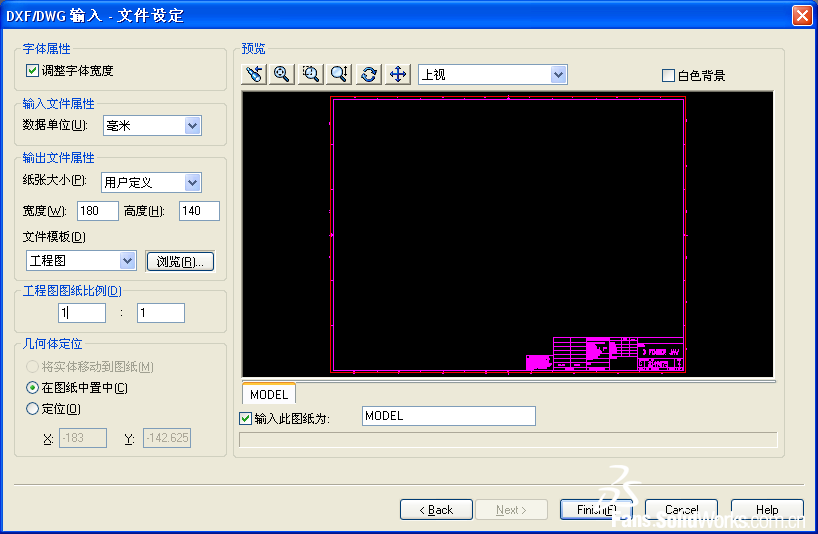

       点击“Next”，切换到“DXF/DWG输入---文件设定”对话框，这里就是CAD图框调用的重点：
       1：“字体属性”默认打钩,以保证字体宽度与整个图纸比例一致。

       2： “输入文件属性”就按照之前测量图框宽和高的单位来选择。

       3：“输出文件属性”的纸张大小选项中选择“用户定义”，接下来把图框宽和高数据相应
填写上去。
       4：“工程图图纸比例”设置为1：1。

       5：“几何体定位”选择在图纸中居中。

       完成后如图四所示。

（图四）

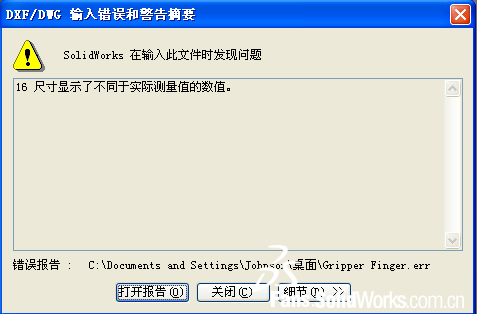

       点击“Finish”后，假如出现如图五的提示,可以直接按”关闭”来跳过。

（图五）

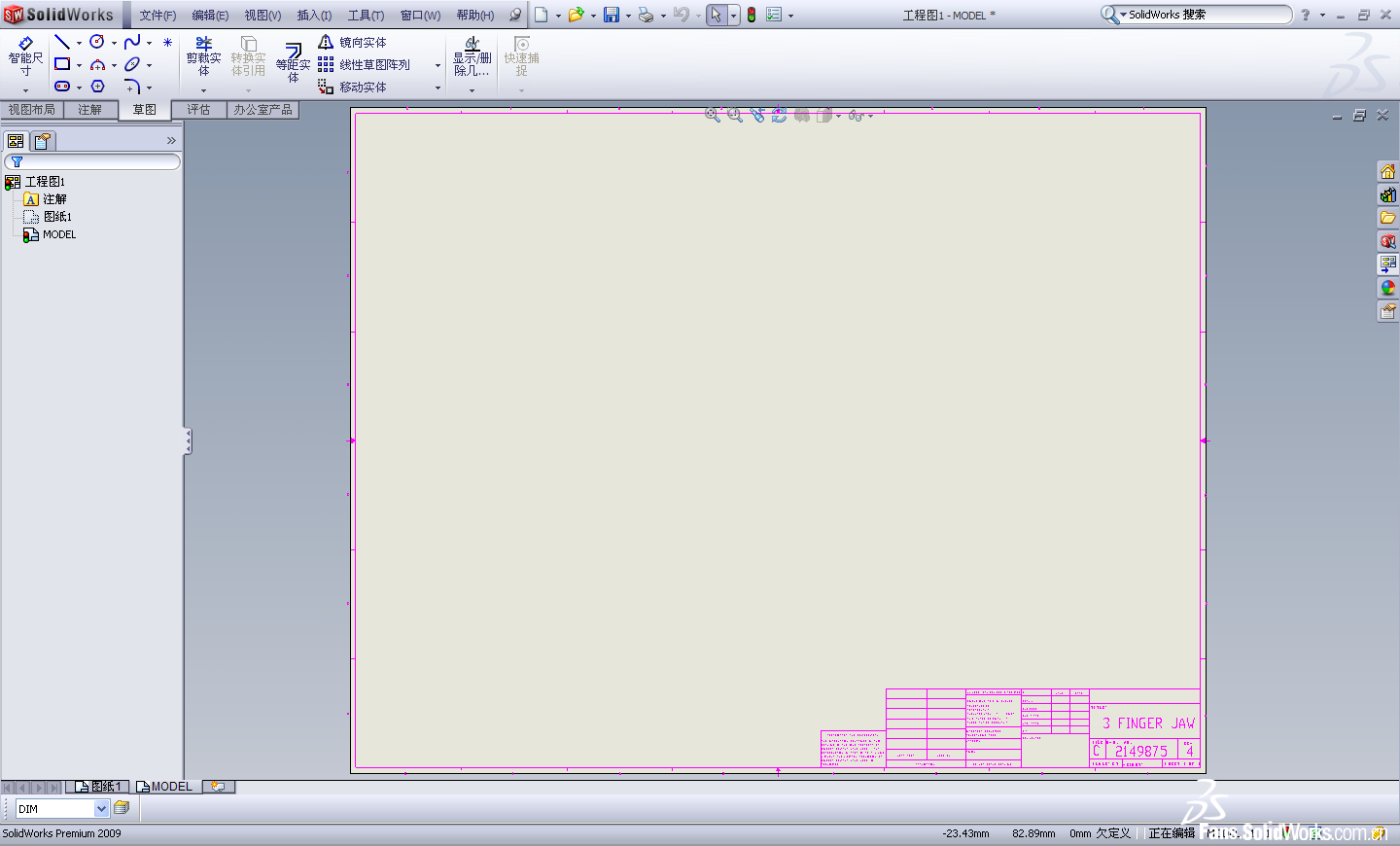

       接下来就可以看到CAD图框已经自动添加到SolidWorks工程图中，如图六所示。


(图六)

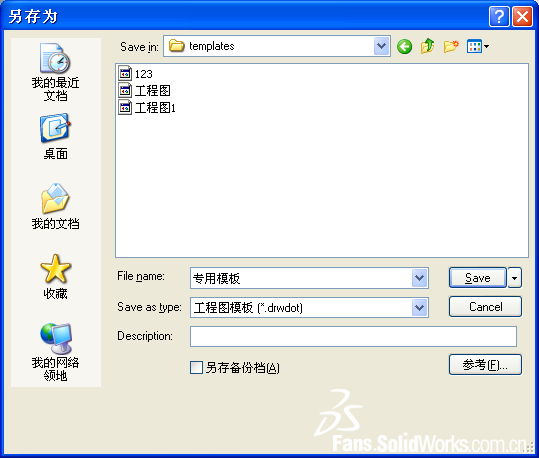

       不过这个时候图框还没真正成为SolidWorks工程图图框，所以需要先把整个图框剪切下来，然后进入“编辑图纸格式”状态，再粘贴上去，放置好位置后退出“编辑图纸格式”状态，最后一步把工程图另存为“工程图模板”格式，如图七所示

（图七）
