CAD快速绘图实战技巧：出图效率质的飞跃

CAD是一款计算机辅助设计软件，主要用来绘制各种图纸。它的操作简单实用，所以运用人群范围比较广，它可以制作各个领域的图纸，建筑专业制图更离不开它。

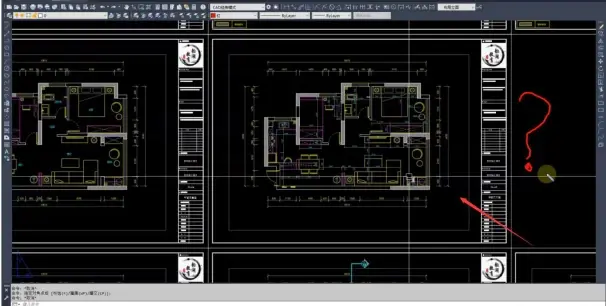

打开CAD，【模型空间】可以用它来进行画图，【布局空间】是把画好的图用【比例】框选出来，放在需要打印的图纸上。

施工图的构成，首先需要【封面】，可以把客户的信息列举出来，比如【小区名】【某先生】【施工面积】【时间，地点，电话】等。

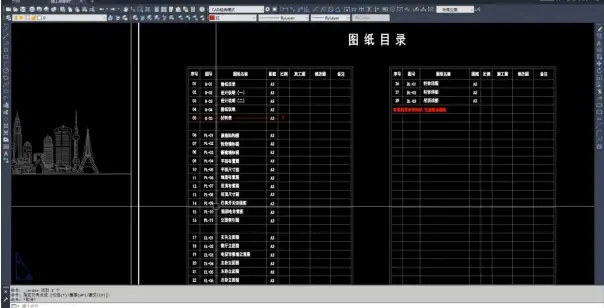

【图纸目录】，目录大致内容如图所示。

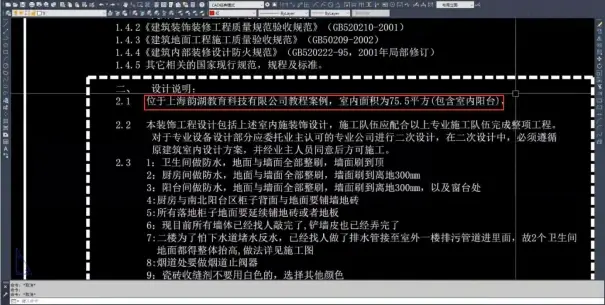

【设计施工说明】公司会提供，大致都需要更改，只需要把【地址，面积】等具体信息更改即可。

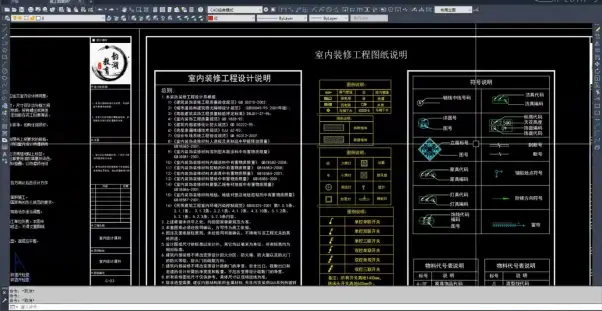

【室内装修工程图纸说明】装修图纸上面有很多符号，在【符号说明】里可以看出符号表达的意义，还有【图例说明】。

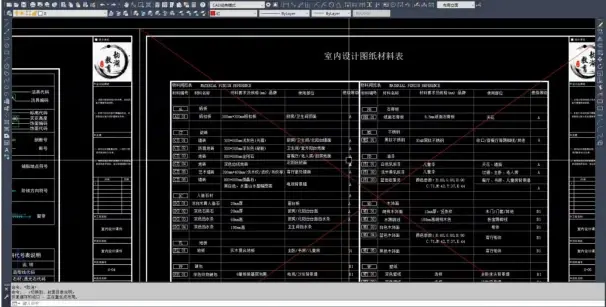

【室内设计图纸材料表】这个表格不一定要准备，可以根据工程大小的需求去做准备。

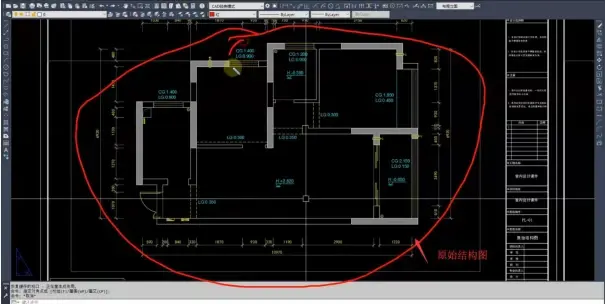

【平面系统】里的内容包括【原始结构图】原始的墙体，各个尺寸高度等。

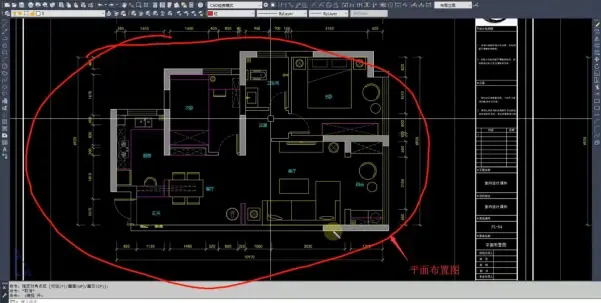

【平面布置图】包括【玄关，餐厅，厨房，次卧，卫生间等】设计方案图纸。

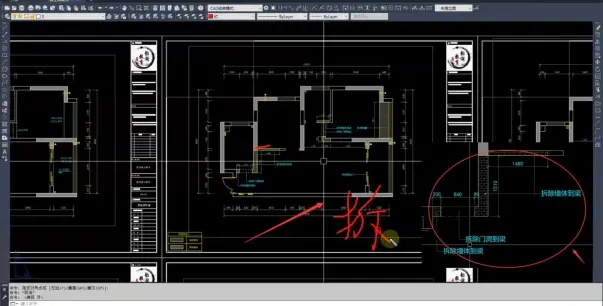

【拆除墙体图】哪些墙体需要拆除的具体施工图纸。

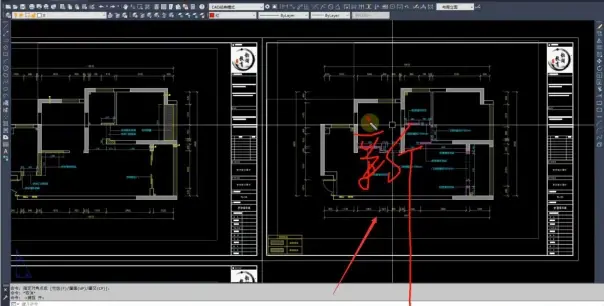

【新建墙体图】哪些墙体需要新建的具体施工图纸。

【平面尺寸图】里面具体到家具可以买多大尺寸，有详细的【尺寸数据】。

【地面布置图】哪些房间地面需要铺哪些材料的地砖的具体施工图。

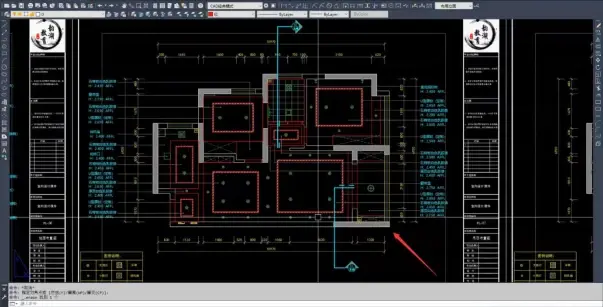

【顶面布置图】是吊顶的材质样式，与尺寸的具体施工图。

布置图纸上【蓝色的标志】代表【详图的具体位置】。
