CAD建筑图纸绘制新技能：尺寸标注快捷键

下面我们我们一步步来绘制这个户型图。

一、绘制轴线

上面的图中，轴线所在的图层已经被关闭了，实际的绘图中是不能缺少的。

【轴网】-【绘制轴网】：快捷键HZZW。

   绘制轴网


随后进行轴网标注和尺寸校对。如果轴网都画错，后边才发现的话修改量会很大。

【轴网】-【轴网标注】：快捷键ZWBZ。有部分轴线不属于主轴线，可以单独用直线命令绘制。

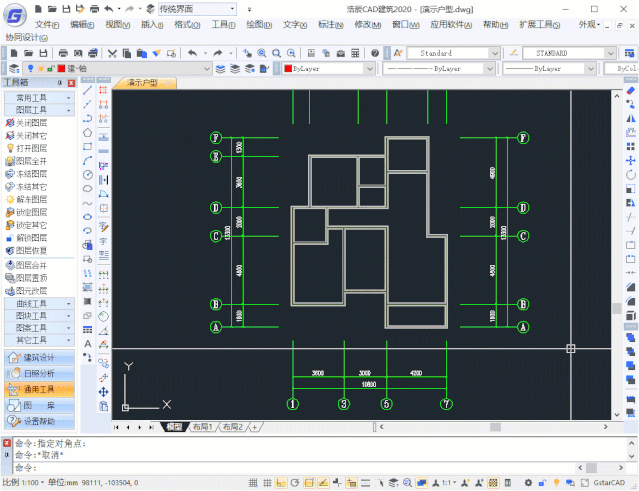

   轴网标注


二、绘制墙体

因为上一步我们将轴网绘制的足够详细，这里我们可以利用轴线直接生成墙体。生成墙体后，我们关闭轴网所在图层，然后进行墙体删减。

【墙体】-【单线变墙】：快捷键DXBQ。

【通用工具】-【图层工具】-【关闭图层】：快捷键GBTC或者数字键“1”。

   单线变墙


然后对个别墙体进行双击，更改墙厚、材料与墙基线位置。

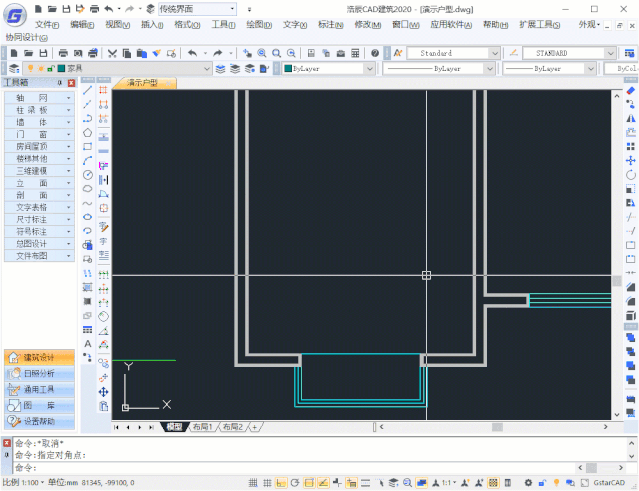

   改墙体厚度


三、插入门窗

插入门窗时，一定要注意门窗是居中插入，还是按照一定的垛宽来插入。窗户的类型有普通窗、凸窗、角窗等。门窗的尺寸也可以进行参数化设置。

【门窗】-【门窗】：快捷键MC。

   门窗


然后对外围的窗户进行尺寸标注。【尺寸标注】-【门窗标注】：快捷键MCBZ。

   门窗标注


四、优化轴网

因为后期墙体修改，尤其施工图阶段的尺寸标注还是要依赖轴网的，不优化轴网，内部细节的尺寸标注将难以展开，所以要根据现有的墙体来对轴网进行裁剪优化。

【轴网】-【轴网优化】：快捷键ZWYH。

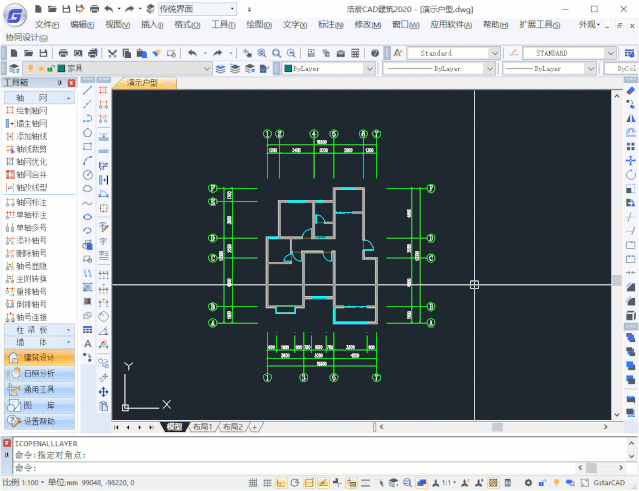

   轴网优化


五、添加家具与厨卫设备

在浩辰建筑软件中，无需自己一笔笔绘制家具，或者复制“块”。软件为大家准备了比较完备的图库，包括室内外的陈设、图案纹理、图框等，我们可以直接调用，并调整尺寸，十分方便。

   添置家具


六、标注房间名称与房间面积

最后利用搜索房间功能，我们能够批量地计算房间面积并进行标注，至于房间名称我们手动修改即可。房间名称位置可以通过夹点来调整，房间面积也可以选择不显示。

【房间屋顶】-【搜索房间】：快捷键SSFJ。
