CAD快速标注尺寸教程

在CAD绘图过程中,经常会遇到CAD标注尺寸相关的问题,那么,CAD如何标注尺寸呢?下面就和小编一起来了解一下浩辰CAD软件中CAD标注尺寸的相关操作技巧吧!


CAD标注尺寸的操作步骤:

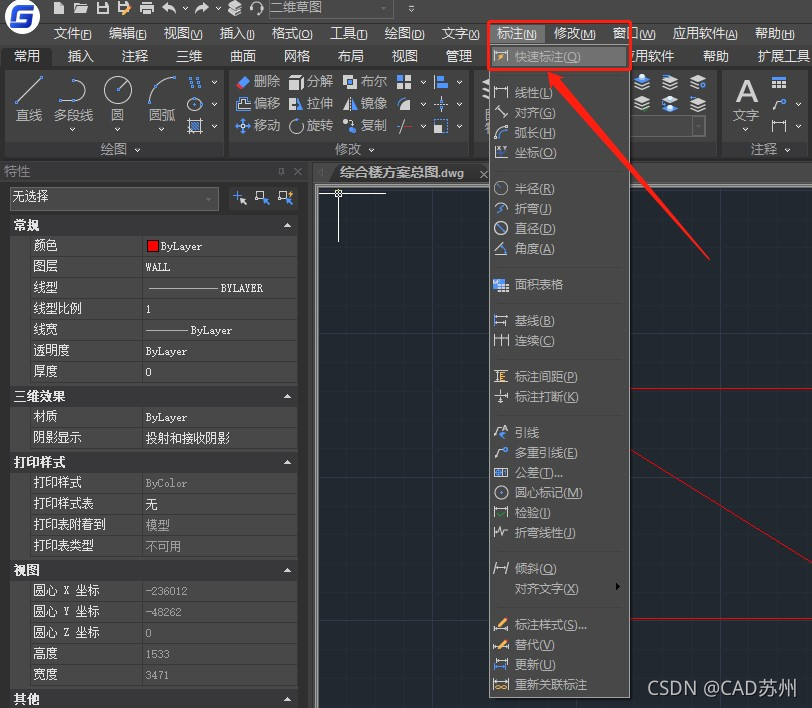

在浩辰CAD软件中打开图纸文件后,在菜单栏中依次点击【标注】—【快速标注】。如下图所示:
在这里插入图片描述


执行命令后,根据命令行提示在图纸中选择要标注的几何图形,按回车键确认;继续根据命令行提示在图纸中指定尺寸线位置或选择标注类型,比如:连续©、并列(S)、基线(B)、坐标(O)、半径®、直径(D)等。如下图所示:
在这里插入图片描述


如果CAD标注尺寸后不显示数字的话,那可能是CAD标注太小导致的,需要调整CAD尺寸标注数字大小。具体操作步骤如下:

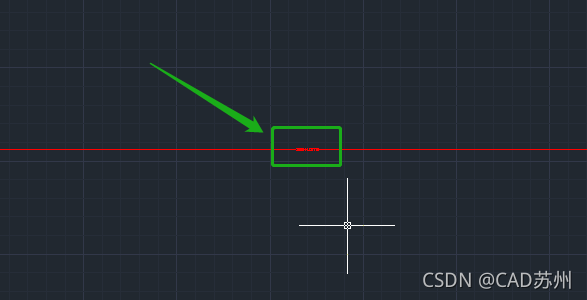

放大CAD尺寸标注直至可以看到标注数字。如下图所示:
在这里插入图片描述


双击CAD尺寸标注数字,选中标注数字后在跳出的【文字格式】对话框中调整文字大小到合适的大小,按回车键确认。如下图所示:
在这里插入图片描述
