在CAD绘图软件中,关于使用CAD如何绘制图纸并且查询房间的面积时,作为CAD制图初学入门的人,我们可以根据图纸中房间的布置情况,来计算图纸内的房间面积,我们来简单了解下。
在浩辰CAD绘图软件中,使用CAD如何绘制图纸并查询房间面积的操作过程:
1、打开浩辰CAD绘图软件;
2、单击工具栏第一个图标,光标在各房间上方悬停,根据面积边界列表的当前类型(墙边线、墙中线、墙基线),以粗线动态显示当前获得的面积范围;不希望标注房间名称和编号 时,请去除“生成房间对象”的勾选,只创建房间的面积标注,命令行提示:

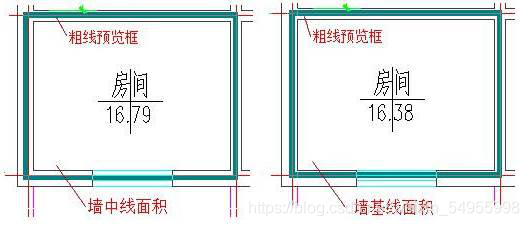

3、请在屏幕上点取一点<返回>: 光标移动到房间同时,按"面积边界"列表的当前选择显示面积,如果要标注,请在图上给点,光标移到平面图外面会显示和标注该平面图的建筑面 积。下图左、右分别为面积边界分别为"墙中线"和"墙基线"所显示的面积。
浩辰CAD绘图软件,作为国产CAD软件中的主要软件,在我们使用CAD绘图时,就需要了解下,CAD如何绘制图纸并且查询房间面积,也可以从CAD下载一些查询房间面积的CAD教程来参考。
