CAD对象分解步骤详解

有些刚开始进行CAD学习的小伙伴在使用浩辰CAD给排水软件绘制完成图纸后,想要将专业对象分解为ACAD普通图形对象,却不知道如何操作?其实很简单,接下来的CAD学习教程就和小编一起来看看浩辰CAD给排水软件中分解对象功能的相关操作技巧吧!

CAD分解对象的操作步骤:

浩辰CAD给排水软件中的分解对象命令提供了一种将专业对象分解为ACAD普通图形对象的方法,墙和门窗对象是关联的,分解墙的时候注意要把上面的门窗一起选中。下面给各位CAD学习者介绍一下具体操作步骤:

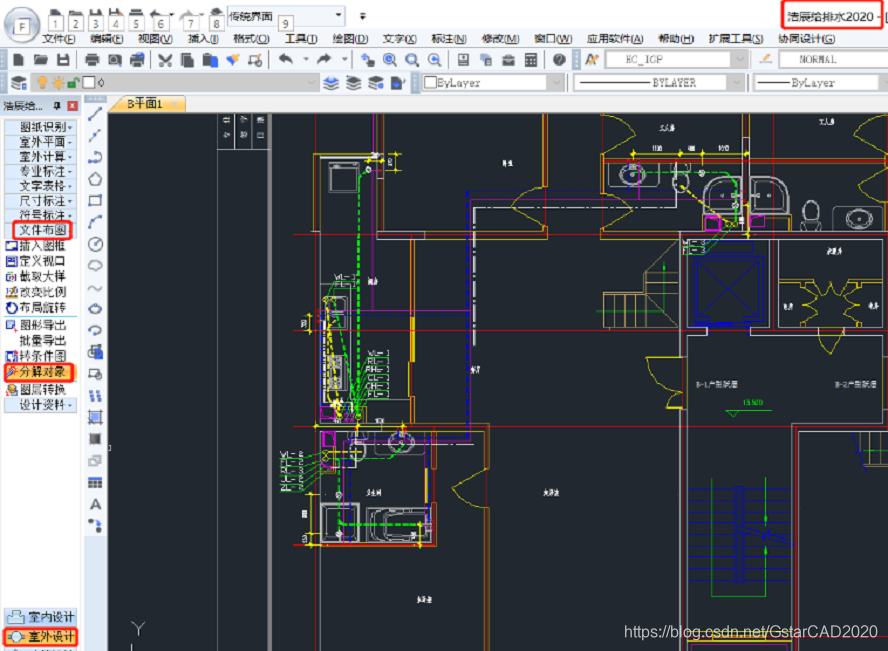

首先打开浩辰CAD给排水软件,然后依次点击菜单位置:[室外设计]→ [文件布图]→ [分解对象]。如下图所示:
在这里插入图片描述

CAD分解对象的作用:

在浩辰CAD给排水软件中分解自定义专业对象可以达到以下目的:

   1、使得施工图可以脱离浩辰环境,在 AutoCAD 下进行浏览和出图。

   2、准备渲染用的三维模型。因为很多渲染软件(包括ACAD本身的渲染器在内)并不支持自定义对象,尤其是其中图块内的材质。特别是要转 3D MAX 渲染时,必须分解为ACAD的标准图形对象。

   点取菜单命令后,命令行提示:

   请选择需要完全分解的对象:选取要分解的一批对象后随即进行分解

   各位CAD学习者在进行对象分解时要注意:由于自定义对象分解后丧失智能化的专业特征,因此建议保留分解前的模型,把分解后的图“另存为”新的文件,便于今后可能的修改。 分解的结果与当前视图有关,如果要获得三维图形(墙体分解成三维网面或实体),必须先把视口设为轴测视图,在平面视图只能得到二维对象。

   不能使用ACAD的 Explode(分解)命令分解对象,该命令只能进行分解一层的操作,而浩辰对象是多层结构,只有使用“分解对象”命令才能彻底分解。
