CAD定位功能详解与实战应用

浩辰CAD作为极速更高效的国产CAD软件，不仅能提供安全稳定的极速设计环境，还为设计师准备了更丰富的设计工具。相较于传统手工制图的低效率、低精确度，浩辰CAD软件能够提供CAD定位功能，让CAD制图更精确、高效，释放更多创新时间。今天小编将为大家介绍一组CAD制图过程中常用的CAD定位功能，如极轴追踪、锁定角度、对象捕捉等。

1、CAD绘图前的光标设置

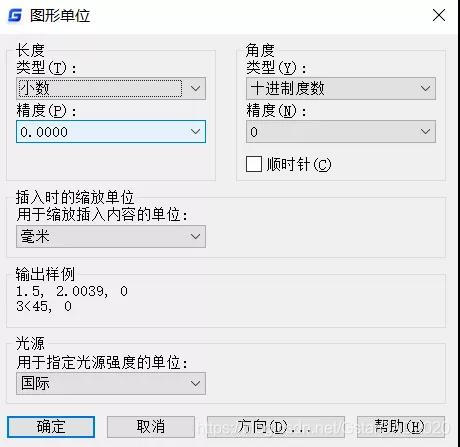

在浩辰CAD软件中，使用CAD定位辅助功能进行精确绘图时，主要通过光标来进行拾取、捕捉操作。因此，为了能够快速识别定位状态，及时做出相应的CAD制图操作，需要先对光标进行设置。

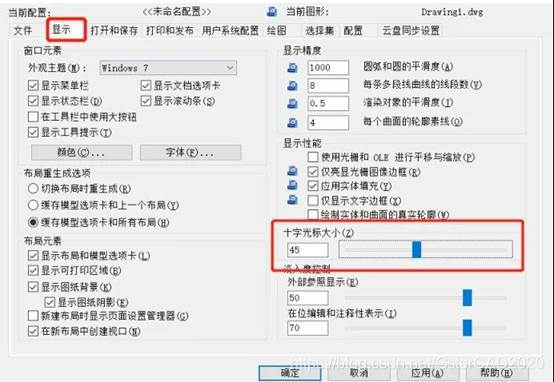

在空白处，右键选择「选项」或者直接在命令行输入「OP」快捷键，打开设置面板。在「显示」中，设置十字光标大小，大小可以根据习惯而定。
在这里插入图片描述

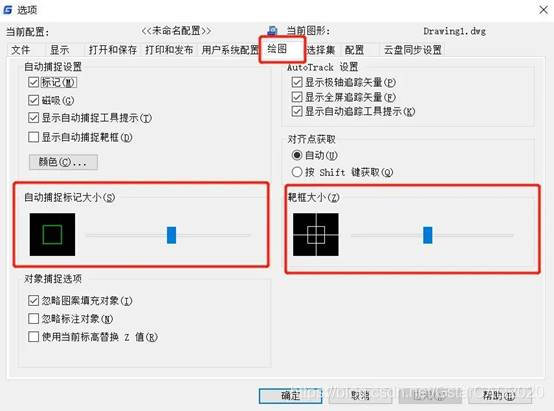

在「绘图」中，设置「自动捕捉标记大小」及「靶框大小」，便于我们可以清晰地识别自动捕捉的标记点。
在这里插入图片描述

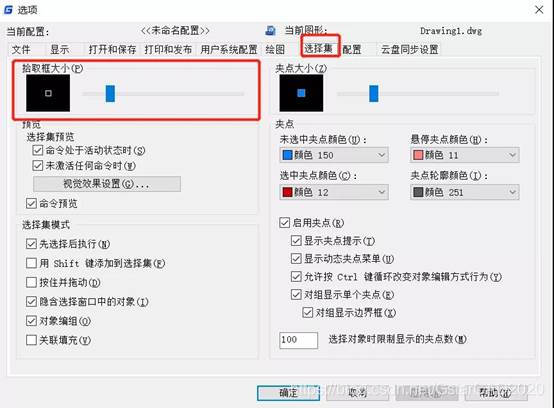

在「选择集」中，设置「拾取框大小」。拾取框越大，对象捕捉功能可以捕捉的范围越大，便于我们快速找到特征点。
在这里插入图片描述

2、CAD精确定位功能应用

光标设置完成后，我们就可以在浩辰CAD软件中，应用CAD定位辅助功能来进行精确制图和高效设计。

极轴追踪

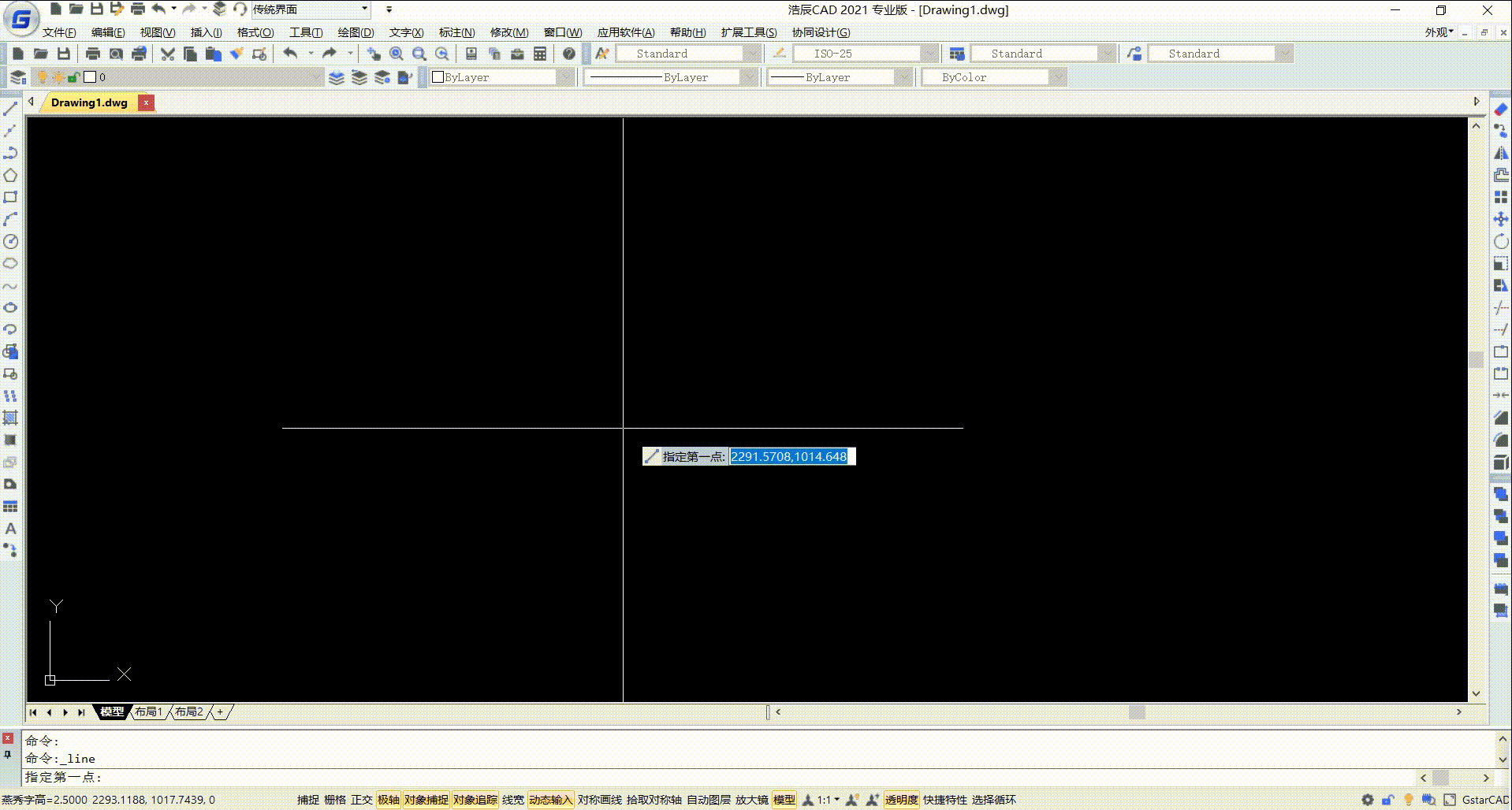

在默认情况下，浩辰CAD软件的「极轴追踪」功能处于「打开」状态，并引导光标以水平或垂直方向（0 或 90 度）进行移动。因此，指定第一点后，在命令行中输入距离，即可快速绘制一条具有准确长度的直线。

锁定角度

在进行CAD制图过程中绘制直线时，指定第一点后，在命令行输入<，然后再输入度数，即可「锁定角度」，然后再次输入长度。
在这里插入图片描述

对象捕捉

在浩辰CAD软件的状态栏右击，选择「设置」，打开「草图设置」。在「对象捕捉」中，勾选常用的捕捉点。为了防止错误捕捉，可以把「最近点」关闭。
在这里插入图片描述

临时捕捉技巧

在多个捕捉点聚集时，为了提高捕捉的精确度，可以使用浩辰CAD软件的「临时捕捉」。按住「 Shift 」键，并在绘图区域右击，然后在「对象捕捉」菜单中，选择需要捕捉的特征点。此时，在绘图区域内，只能捕捉临时选择的特征点。

3、验证CAD绘图是否精确

在浩辰CAD软件中，可以使用「DIST」命令进行测量。在命令行输入「DI」，指定第一点后，再指定第二点，即可在命令行看到相关位置信息。
在这里插入图片描述
