3D设计中【二次曲线】的应用,在日常生活中无处不在。无论是汽车前照灯的镜面,还是冷却塔的单叶双曲面,甚至于人造天体的运行轨道都应用到了二次曲线。在3D创意设计过程中,设计工程师常常需要使用更精确、灵活的曲线工具来描绘曲线和曲面,创建更为理想的产品结构。对此,由浩辰CAD公司研发的浩辰3D设计软件中提供了丰富的曲线、曲面工具来助力设计工程师高效设计。
在即将推出的浩辰3D 2022中,更是进一步优化了【二次曲线】命令,可精确绘制双曲线、抛物线和椭圆曲线,用于驱动复杂曲面并创建旋转、拉伸和扫掠特征。
1、二次曲线命令的启用

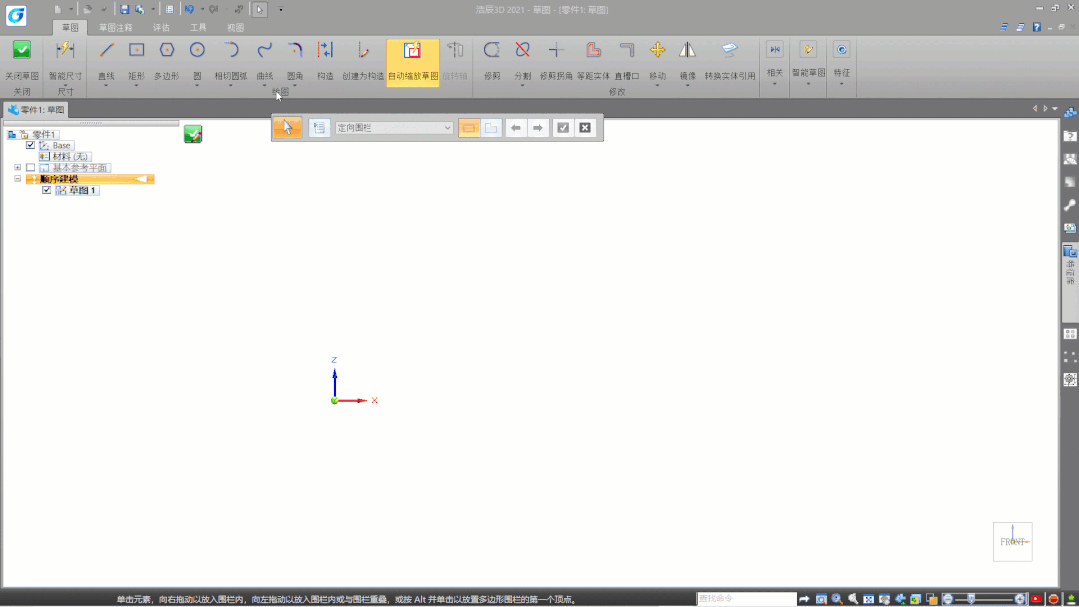

打开浩辰3D,在所有草图环境中创建二次曲线。点击【草图】选项卡中【曲线】的下拉栏,选择【二次曲线】命令。
2、二次曲线类型的选择
从几何角度理解,二次曲线是由一平面截取二次锥面得到的曲线,包括椭圆、抛物线、双曲线等。在浩辰3D中,可以直接从【二次曲线】命令的下拉栏中,选取想要的曲线类型并精准控制曲率。
除了几何外观,还可以通过代数或者离心率来定义判断二次曲线及其类型。浩辰3D可通过使用控制点、曲线顶点或输入Rho值来编辑曲线类型。尤其是通过浩辰3D改变Rho值的大小来控制曲线类型。
当Rho值为0.5时,曲线为抛物线;
当Rho值小于0.5时,曲线为椭圆;
当Rho值为大于0.5时,曲线为双曲线。
3、二次曲线的约束定义
浩辰3D不仅可以对二次曲线进行尺寸标注以及关系约束,还可以定位约束抛物线的焦点。
通过浩辰3D设计软件的【二次曲线】功能,可精确绘制双曲线、抛物线和椭圆曲线,用于驱动复杂曲面并创建旋转、拉伸和扫掠特征。通过【二次曲线】,可以助力设计工程师更加精确高效地完成复杂创意设计,加速推进产品研发进程。
