在CAD制图过程中，通过自定义线条的形状、样式和外观，以满足不同需求的技术。那么，如何自定义CAD线型呢？下面，以浩辰CAD软件为例，来给大家分享一下CAD自定义线型的方法步骤，一起来看看吧！

CAD自定义线型操作步骤：

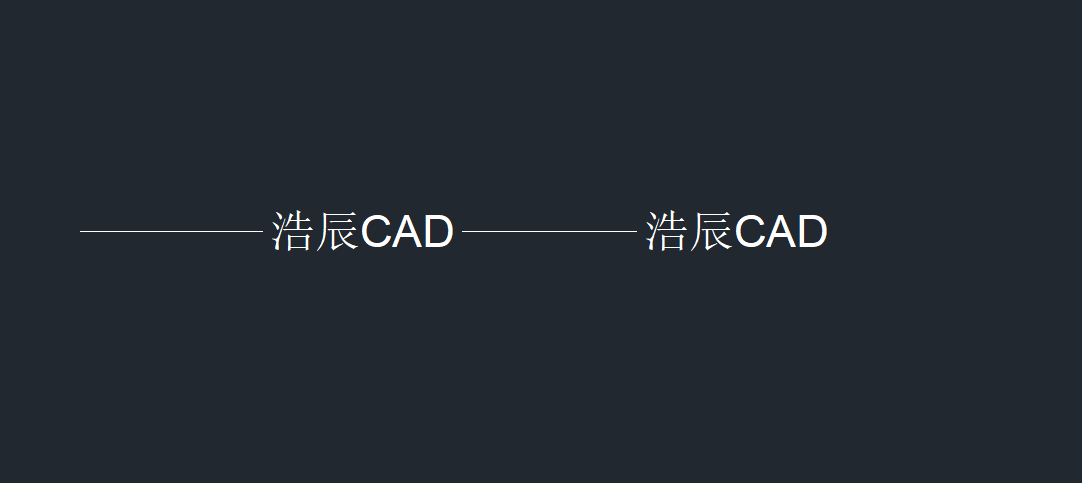

1、启动浩辰CAD后，新建图形文件，调用直线和文字命令绘制出如下图形：

   CAD自定义线型操作步骤


2、绘制完成后，调用制作线型命令，调用方式如下：

（1）菜单项：点击菜单栏中的【扩展工具】—【定制工具】—【制作线型】；

（2）功能区：选择切换至【扩展工具】选项卡后，点击【图档】组中的【制作线型】；

（3）命令行：直接在命令行调用MKLTYPE命令。

3、执行命令后会弹出【MKLTYPE-选择线型文件】对话框，输入线型文件的名称并指定保存路径，点击【保存】。

   CAD自定义线型操作步骤

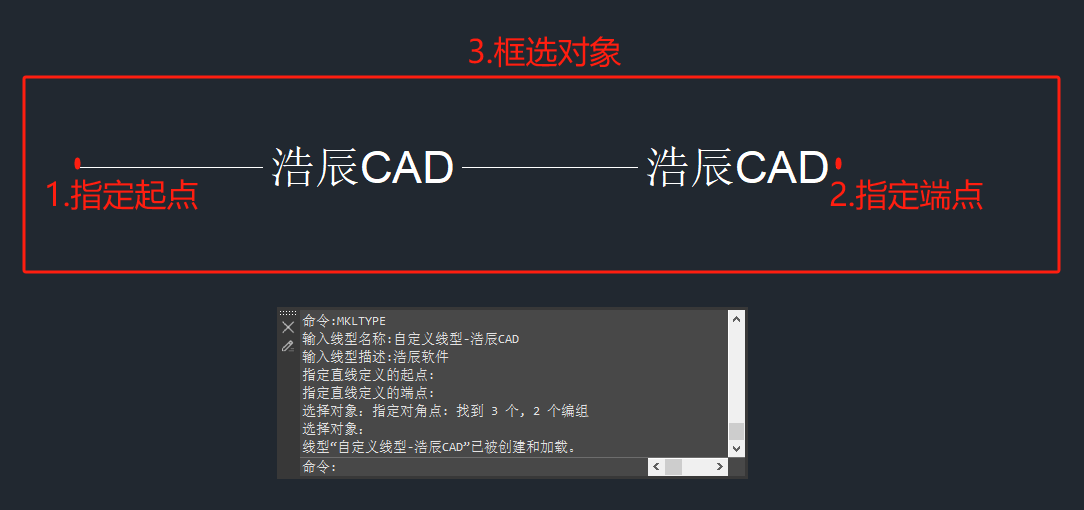

4、根据系统提示输入线型名称，例如输入：自定义线型-浩辰CAD，点击回车键确认；输入线型描述（描述只是用于对线型进行补充说明，也可以不输入直接点击回车键）；指定直线定义的起点和端点，框选对象，最后点击回车键即可完成CAD线型自定义。

   CAD自定义线型操作步骤


5、如果想要在绘图过程中调用此线型，可以按照以下步骤操作：

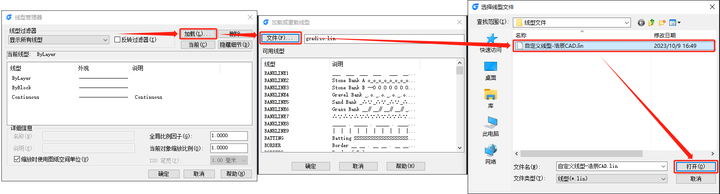

（1）打开浩辰CAD后，新建图纸文件，调用命令快捷键LT，打开【线型管理器】对话框，点击【加载】调出【加载或重载线型】对话框；点击【文件】，调出【选择线型文件】对话框；选中需要加载的线型文件，点击【打开】。

   CAD自定义线型操作步骤

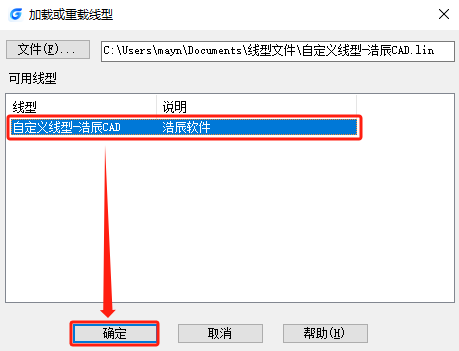

（2）在【加载或重载线型】对话框中，选中需要加载的线型，点击【确定】即可将选定的线型加载到图形并将它们添加到线型列表。

   CAD自定义线型操作步骤


   CAD自定义线型操作步骤


（3）在线型选择框的下拉列表中，选择【自定义线型-浩辰CAD】线型，并启动直线绘图命令，在模型空间内绘图，效果如下图所示：

   CAD自定义线型操作步骤


在浩辰CAD中，通过以上步骤，便可以轻松自定义CAD线型。现在，你可以尝试使用不同的CAD线型，让你的设计更加丰富多彩！
