浩辰CAD中直线不共面怎么办?

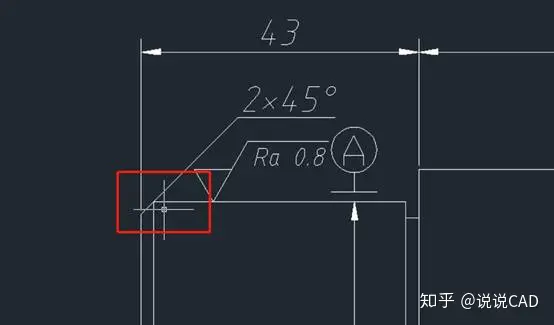

如下图所示在这里使用F倒直角的时候会显示出直线不共面。

不在同一平面或者不相交的不能圆角

CAD中两直线倒角时提示两直线不共面,原因是:z坐标没有归零。

解决方法如下:

方法一:可通过某些软件修改,进行Z轴归零;

方法二:

1、将画面ctrl+a全选;

2、使用移动(m_)命令,输入第一点位置0,0,0 确定,然后输入第二点。

CAD中直线不共面无法圆角的解决方法如下:

按CTRL+1打开属性窗口,选择两条线,把属性中起始点和结束点的Z坐标都设置为同一个数值,建议设置0。

CAD倒圆角出现(直线不共面)时的解决方法如下:

有2种办法 第一种,直线不共面,可以将2条直线都Z轴归零,之后就共面了,现在就可以倒角了

CAD提示两直线不共面无法倒角的解决方法如下:

1、可通过某些软件修改,进行Z轴归零;

浩辰CAD中直线和圆倒角时出现两个图元不共面是什么情况!(z轴坐标都为零):

这个提示,表示Z坐标不同,需要坐标归零才可以。如果显示是0,那么可能是显示精度问题导致看上去是0。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
