CAD图形文件无效怎么办？浩辰CAD来帮你

在浩辰CAD软件中打开图纸时，系统弹出提示：图形文件无效，无法打开。这对于任何一个设计师来说，都犹如晴天霹雳……CAD图形文件无效怎么办？别急，浩辰CAD帮你解决！本文小编就来分享几种CAD图形文件无效的原因以及解决方法，一起来看看吧！

CAD图形文件无效的原因及解决办法：

1. CAD异常关闭导致的图形文件无法打开

在CAD设计过程中，难免会遇到各种突发情况导致CAD异常关闭，如：停电、电脑死机、软件卡死等。通常遇到此类突发状况而导致CAD图纸未保存时，便会通过备份文件来将图纸恢复到最后一次自动保存的版本（前提是CAD开启自动保存），可是为什么CAD自动保存文件打开时提示无法打开呢？

解决方法：

CAD自动保存文件后缀为：【sv$】，无法直接打开，需将其后缀修改为【.dwg】才可以打开。操作步骤：

（1）首先在电脑中找到并选中CAD自动保存文件，然后鼠标右击，在弹出的菜单中选择【重命名】。如下图所示：

   CAD图形文件无效的解决办法


（2）将文件后缀名修改为【.dwg】，弹出【重命名】提示框时，点击【是】即可。如下图所示：

   CAD图形文件无效的解决办法


拓展资料：CAD自动保存文件位置可以通过调用命令快捷键【OP】打开【选项】对话框，在【文件】选项卡中的【自动保存文件位置】查看。

   CAD图形文件无效的解决办法


2. CAD图形文件损坏无法打开

在浩辰CAD软件打开图纸时，提示：无法打开此图形，是否尝试修复被损坏的图形文件。

解决办法：

（1）启动浩辰CAD，输入命令：RECOVER，点击回车键，在跳出的【选择文件】对话框中，选择需要修复的图纸文件后点击【打开】。如下图所示：

   CAD图形文件无效的解决办法

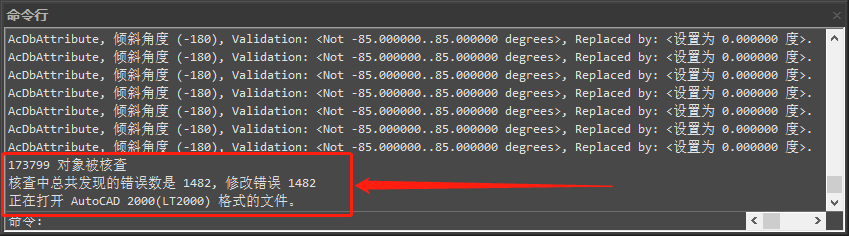

此时系统会自动核查图纸中的对象，并对错误内容进行修复，完成后即可将图纸文件打开。

   CAD图形文件无效的解决办法


3. CAD图纸版本过高无法打开

在用低版本CAD软件打开高版本图纸文件时，系统会提示：无法打开此图形，因为它是使用更新版本创建的。如下图所示：

   CAD图形文件无效的解决办法


解决办法：

（1）将CAD软件更新至最新版本。

（2）用他人电脑中的高版本CAD软件将图纸文件另存为较低版本再打开。

（3）用浩辰CAD看图王网页版或手机版将图纸文件另存为较低版本再打开。具体操作步骤之前的教程文章中分享过，这里就不赘述了。

本文小编给大家盘点了CAD图形文件无效的几种原因以及解决办法，你学会了吗？
