浩辰3D基础:风扇叶模型创建指南

浩辰3D作为由浩辰CAD公司研发的高端3D设计软件,能够提供更完备的2D+3D一体化解决方案,基于人们的实际应用需求,帮助设计师更智能高效地进行创新设计,以高精确、强交互的设计数据来衔接工艺制造等环节。下面,小编将通过绘制生活中常见的风扇叶模型,展示如何通过浩辰3D设计软件高效地完成日常的创新设计需求。

1、叶毂绘制

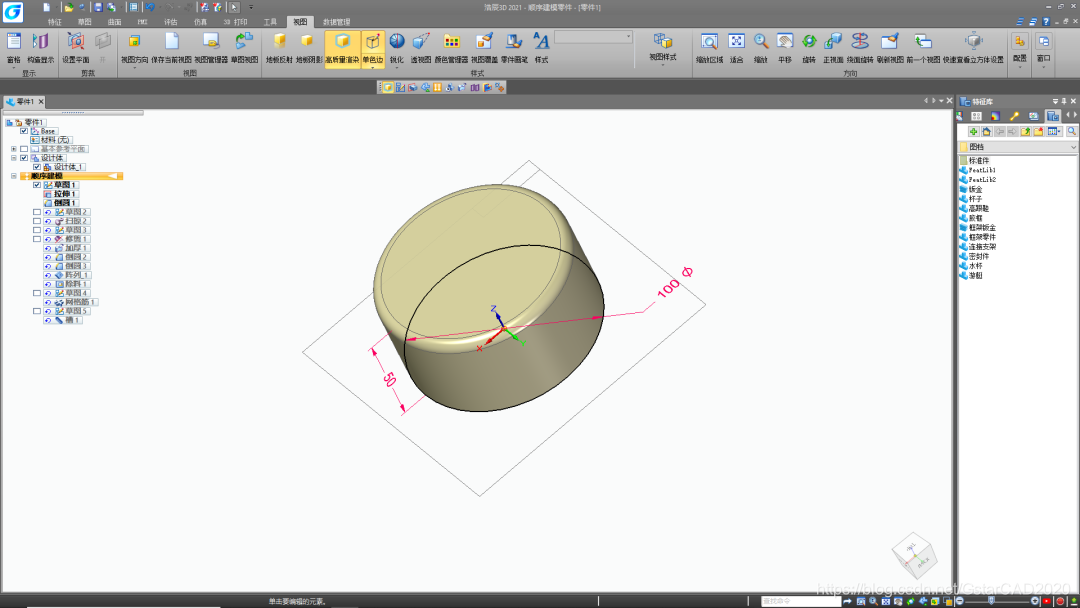

在浩辰3D设计软件的草图选项卡中,点选「草图绘制」,绘制出叶毂的外形轮廓草图,并约束相关的尺寸参数「直径100」,拉伸成型「高50」,倒圆数据「半径5」,如图所示。
在这里插入图片描述

2、叶片曲面绘制

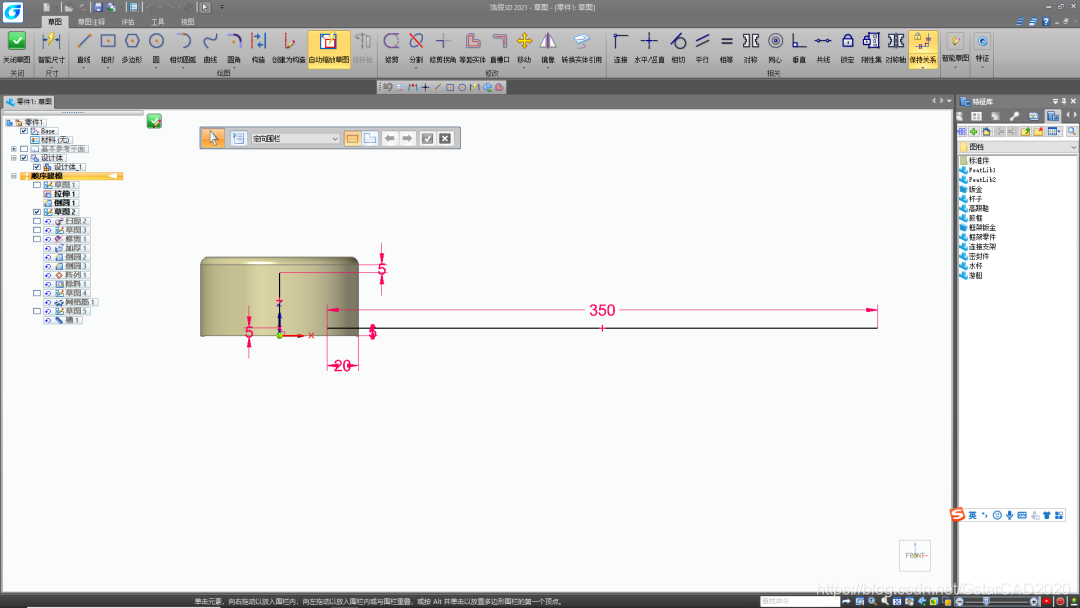

在浩辰3D设计软件的草图选项卡中,点选「草图绘制」,绘制出叶片曲面外形轮廓草图,并约束相应的参数信息,如图所示。
在这里插入图片描述

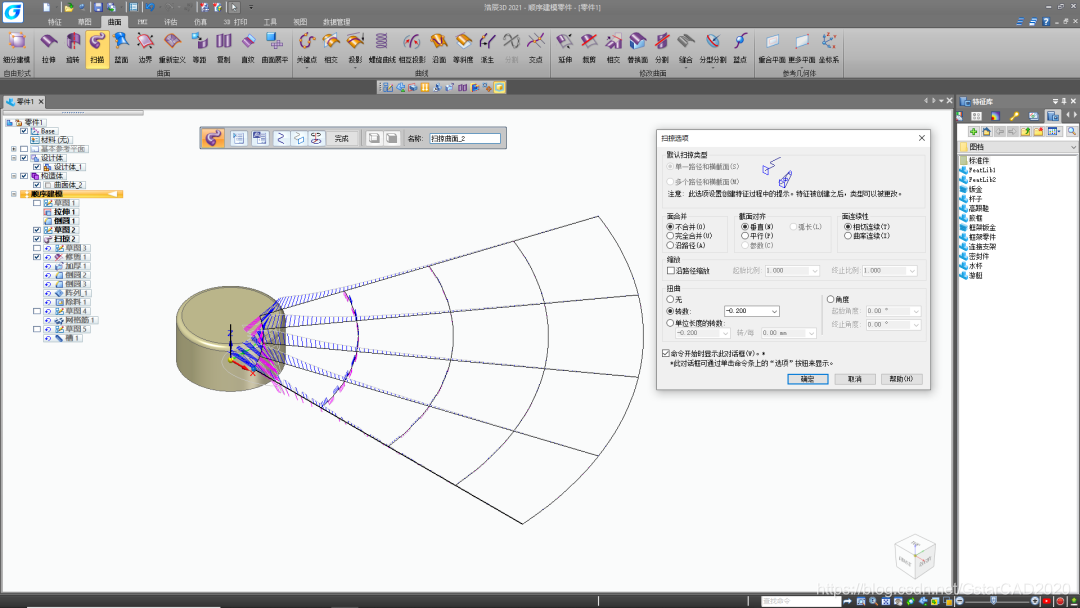

选择「曲面」选项卡,点选「扫描」,可以选择多种扫描方式,如「不选路径」、「一条路径」、「多条路径」。这里选择「一条路径」,如图所示。
在这里插入图片描述

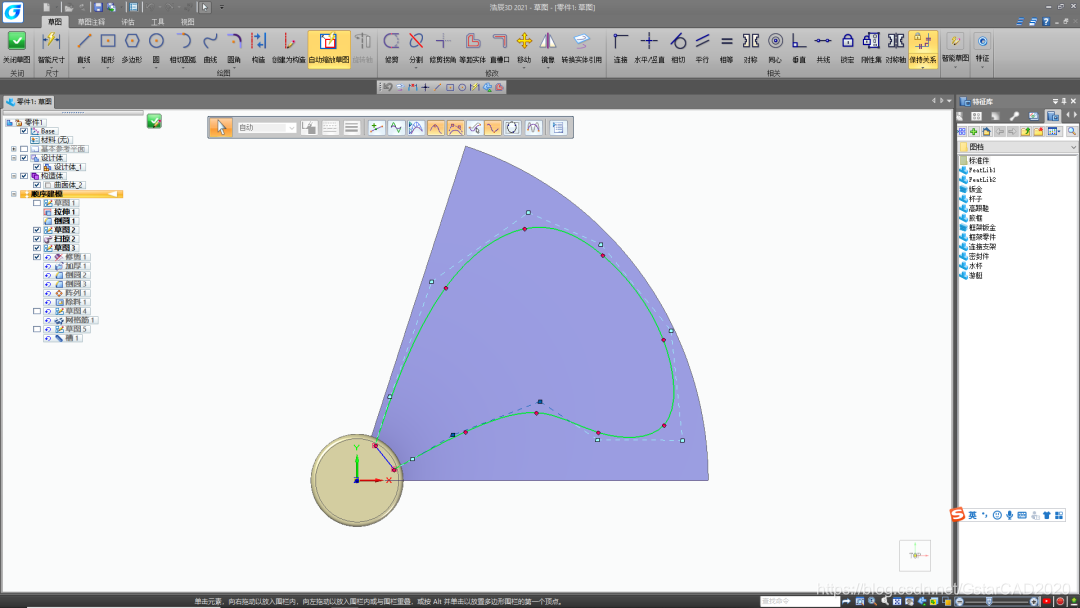

在绘制叶片外形轮廓时,点选「草图绘制」后,绘制出叶片曲面外形轮廓需要的草图,如图所示。
在这里插入图片描述

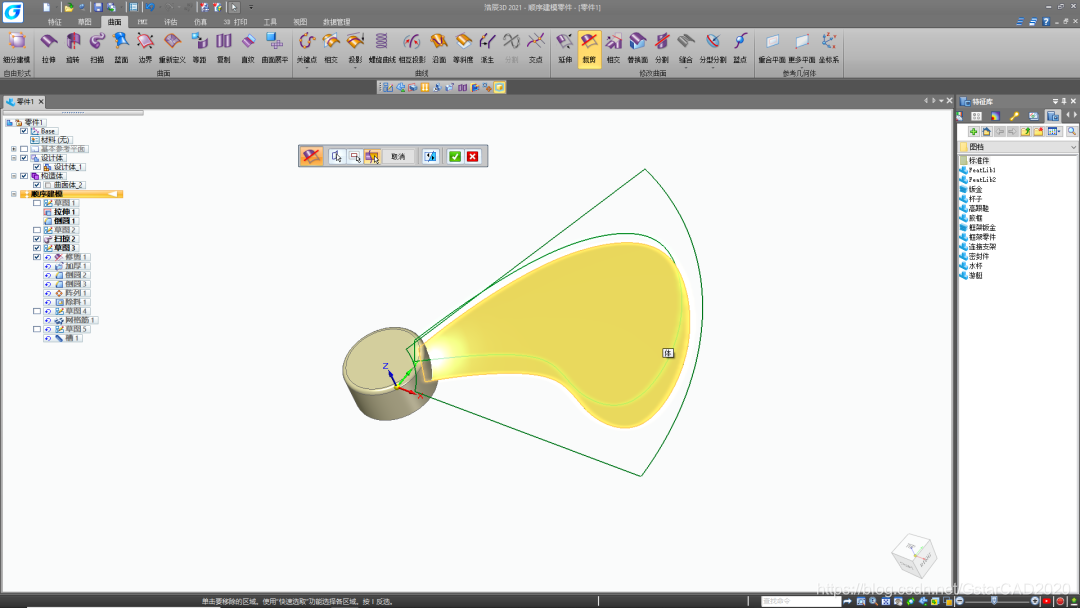

选择浩辰3D设计软件的「曲面」选项卡,点选「裁剪」,用绘制好的扇叶外形去修剪曲面,如图所示。
在这里插入图片描述

3、扇叶成型

在浩辰3D设计软件的「特征」选项卡中,点选「添料」,并在下拉功能中,点选「加厚」命令—「对称加厚」。之后,通过「阵列」功能,即可实现扇叶成型,如图所示。
在这里插入图片描述

4、叶毂内部结构成型

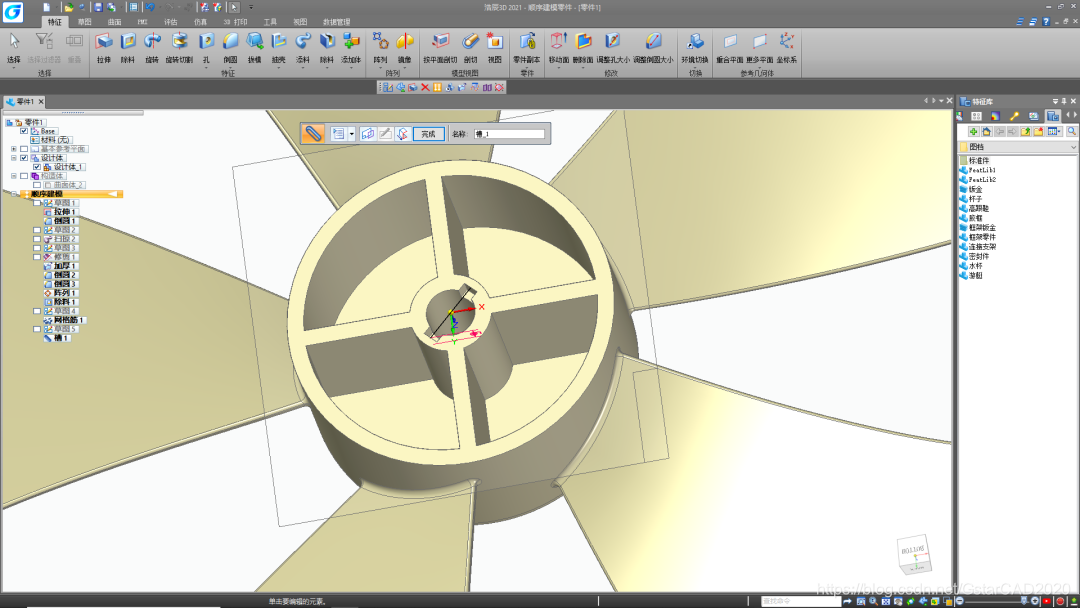

叶毂内部需要设计加强筋、安装孔、防转卡槽等结构,而功能命令可以直接在「孔」和「抽壳」特征组中选择,如图所示。
在这里插入图片描述

5、细节处理

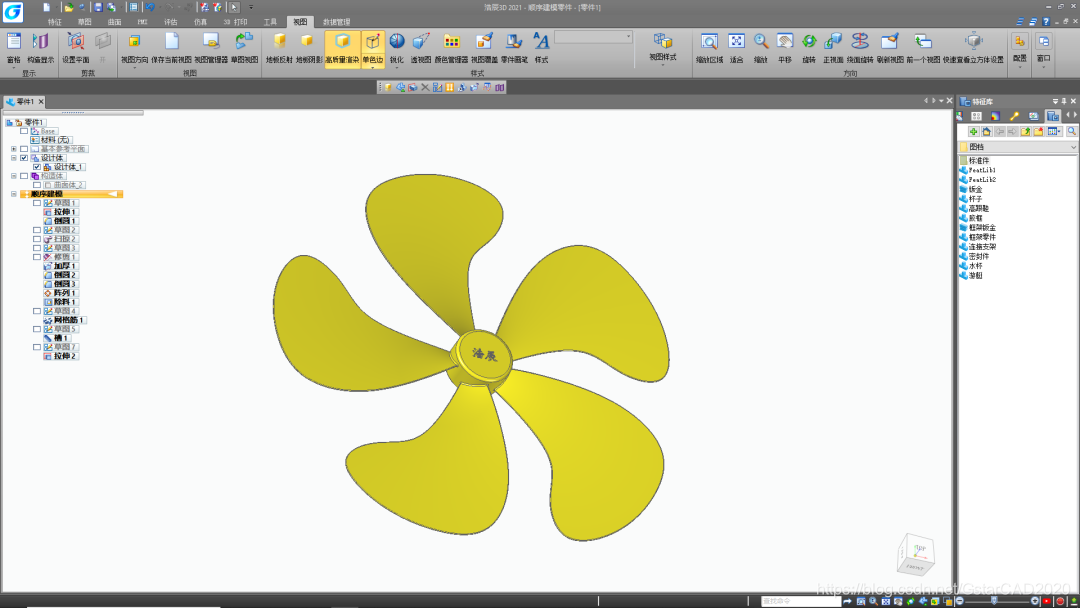

最后,可以根据设计需求,对电扇模型外形进行美化,如倒角、上色、刻字等。
在这里插入图片描述

以上就是浩辰3D设计软件中绘制电扇叶的具体步骤,大家可以根据教程内容来进行制图练习和创新设计。
