浩辰3D制图软件：原位创建的全新体验

在CAD机械设计的过程中，我们时常会遇到需要依据已有零件的外观、尺寸等信息来创建新零件的情况。传统CAD制图软件的绘制方法是：先测量装配区域的尺寸，计算形状，然后再去绘制零件。这样的方式固然可行，但在重复绘制和测量的过程，容易出错，降低了工作效率。而浩辰3D制图软件“原位创建”功能，却能给你不一样的体验！

浩辰3D制图软件采用新一代智能参数建模技术，是一款从概念设计到产品制造，提供真正的3D模型设计、先进的钣金设计、完整的2D+3D一体化设计等全面效率工具。浩辰3D制图软件不仅具备兼容主流3D设计软件数据格式，还能通过精准管理模型数据，实现设计模型的高效重用。

浩辰3D制图软件“原位创建”功能，是指在当前装配模式下，通过Top-Down的设计方式，根据装配体中其他零件的边线、位置、尺寸等数据来创建一个新零件，从而实现对模型数据的高效重用，大幅度降低CAD工程师的重复工作，提高工作效率，降低出错率。相较于传统3D软件，浩辰3D制图软件“原位创建”更具优势！

浩辰3D软件“原位创建”的优势

直接在装配体上创建零件
直接参考装配体的特征，辅助设计
可以利用装配的特征绘制零件

那么应该如何进行“原位创建”呢？具体操作如下所示。

步骤一：调出原位创建命令

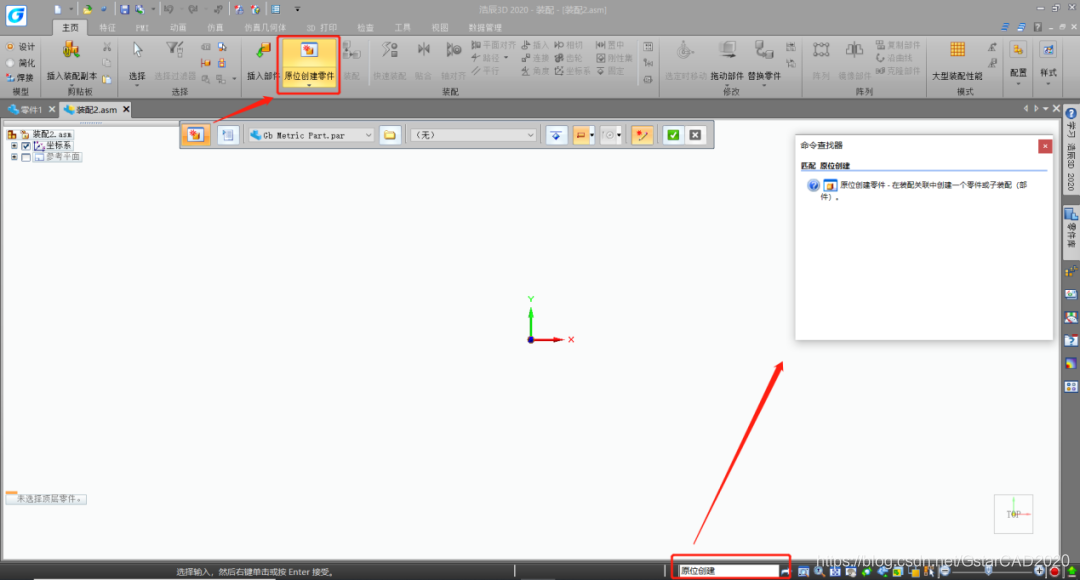

打开浩辰3D制图软件，选择装配设计环境。在主页选项卡中，选择原位创建功能或者通过命令搜索框进行文本检索。
在这里插入图片描述

步骤二：设置基础选项信息

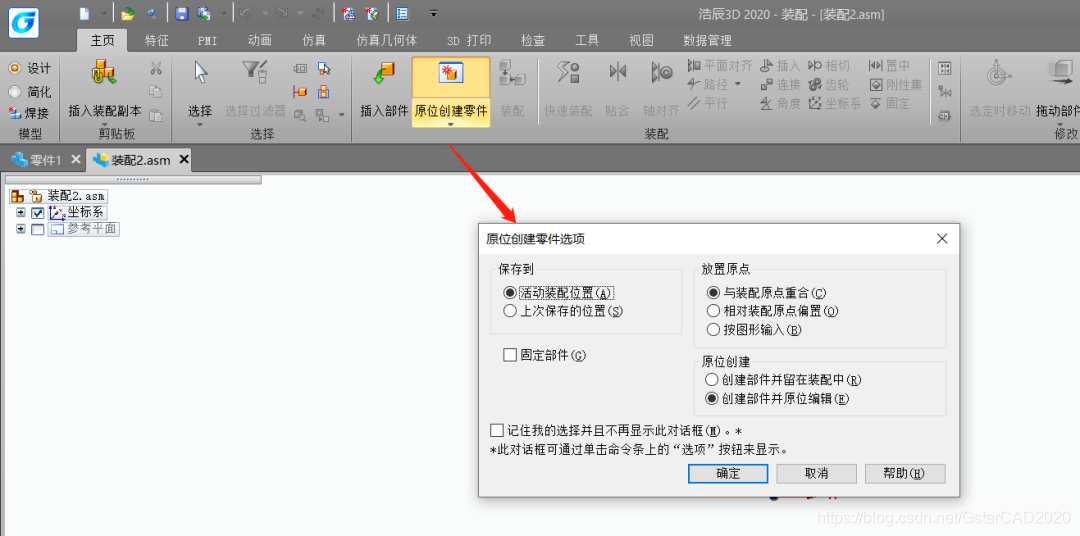

点击原位创建，弹出原位创建设置选项，你可以根据需求，对保存位置、坐标放置位置、编辑模式等信息进行设置。
在这里插入图片描述

步骤三：工具条的设置与管理

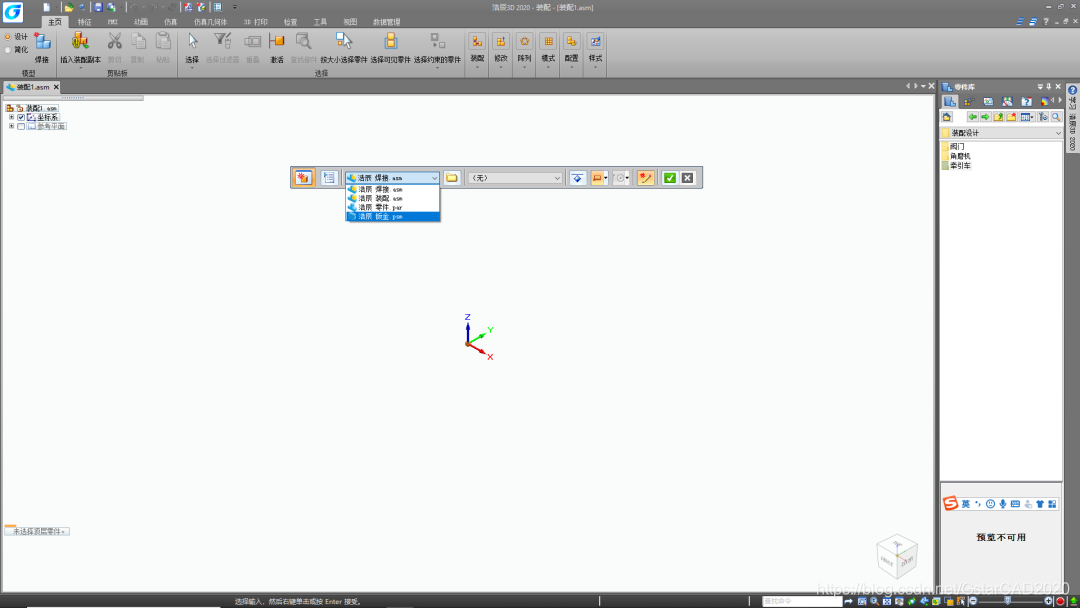

在工具条中，选择创建零件的类型，如装配、焊接、零件、钣金等。同时，工具条还可以对材料表、装配关系、位置捕捉关键点类型等进行管理。
在这里插入图片描述

步骤四：原位创建操作实例

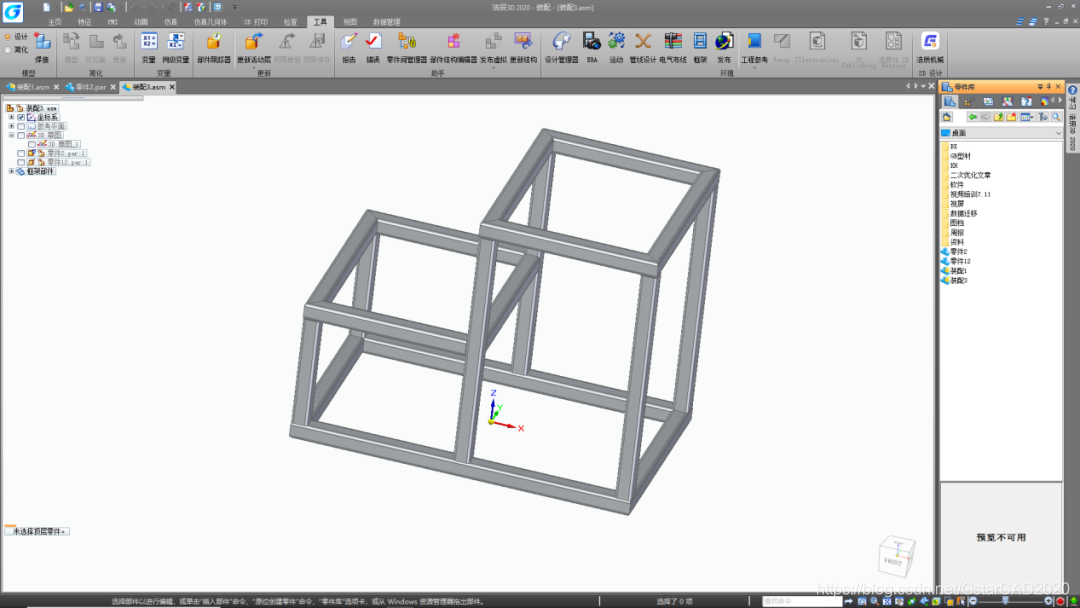

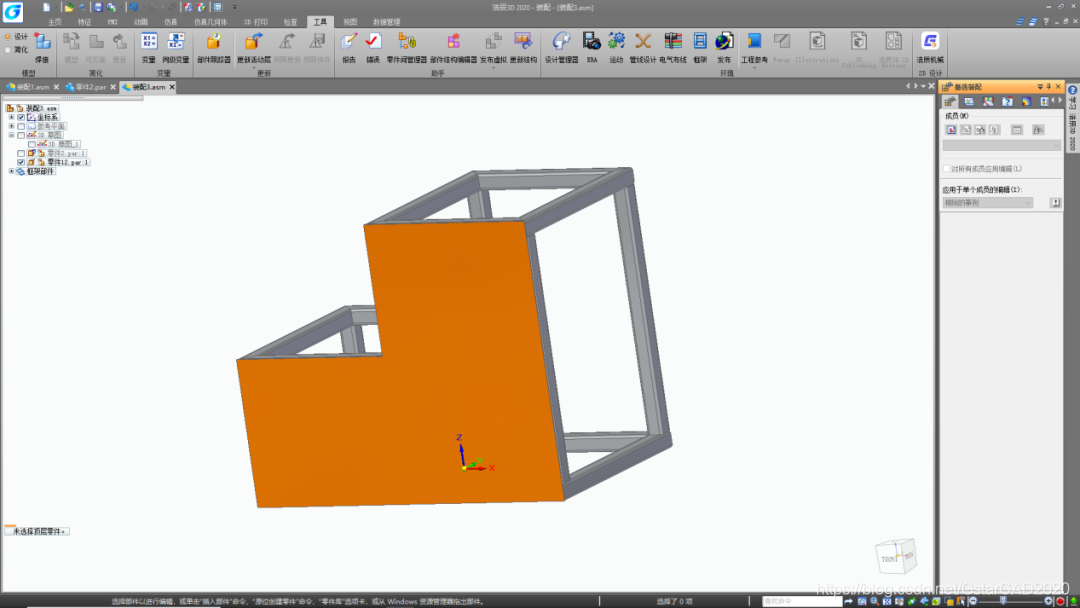

在装配体环境下，根据装配模型的孔、外形、位置以及使用需求等信息来创建与之搭配的零件。通过这种Top-Down的设计方式，不仅可以在绘制的过程中，清楚且全面地掌握所有零件信息，还可以节省设计时间，减少人为失误。

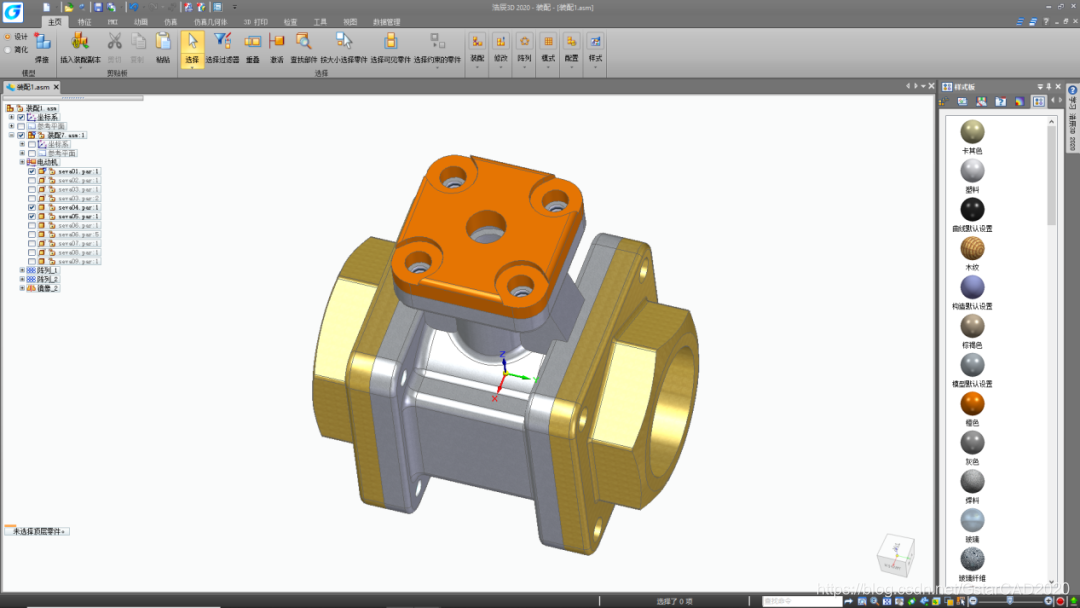

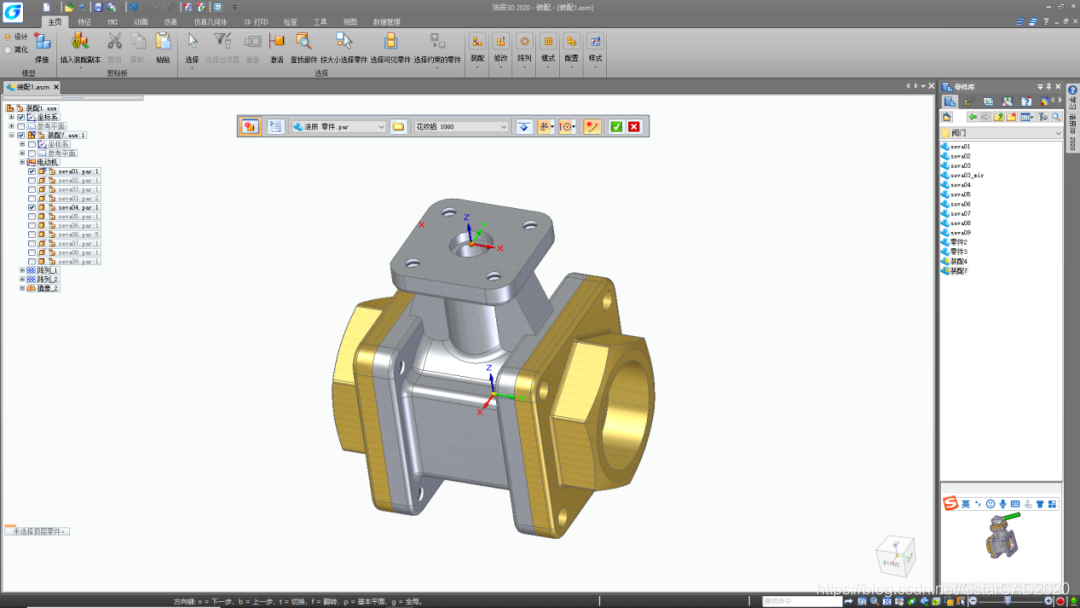

1、若装配体缺少一个密封顶盖时，则可以根据装配体顶面的特征信息来进行原位创建。
在这里插入图片描述
