CAD图形无缝插入Word/WPS教程

在使用浩辰CAD软件绘制图纸的过程中，有些时候会需要将CAD图纸中的图形插入到Word/WPS中，那么除了QQ微信截图外，还有哪些便捷方法可以将CAD图纸中的图形插入到Word或者WPS的便捷方法呢？小编给大家整理了相关的CAD教程，助你快速重用CAD图形数据！同时，小编也会做相应的简单分析，便于大家进行方法对比。

1、QQ截图与BMP位图输出

我们可以QQ/微信截图，或者输出BMP位图后，再粘贴到文档中。QQ/微信截图是最简单的方法，不太熟CAD的人经常会用到这种方法。

二者的输出效果类似，插入到文档中的位图都带有黑色背景，放大后会失真。输出BMP位图操作比截图还麻烦一些，而且由于BMP位图输出的是当前视图的显示区域，我们不能精确控制显示范围。

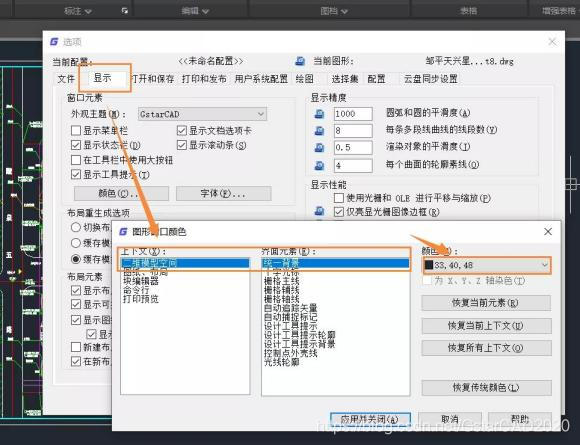

在使用截图方式时，大家要调整好视图大小与位置，有效区域尽量放大，这样截图质量才会高。如果大家想将CAD背景颜色修改成白色，可以按照下图的方法操作。
在这里插入图片描述

2、复制粘贴

我们可直接在CAD软件中复制CAD图形后，再在word中进行粘贴，然后通过剪裁、缩放调整CAD图形的位置、大小。这种方法有以下三个好处：

A.浩辰CAD中复制，会自动输出白色背景图；

B.粘贴过来的图形为矢量图，缩放不会失真；

C.图片双击后，可直接启动CAD进行编辑和修改。

这种方法不仅操作简单，而且图片可修改。但如果选中的图元超出了我们想要的插入区域范围，在Word和WPS中依然会整体粘贴过来，不会像截图那样直接将图形打断。可见该方法复制的是图元对象，而不只是像素。

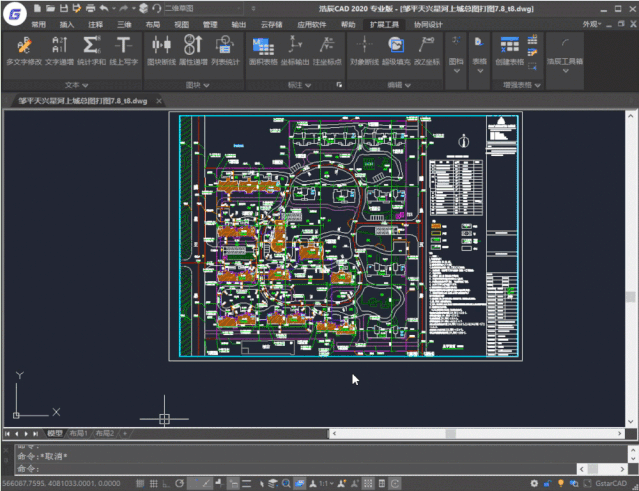

从下面动图中大家可发现，粘贴的图形范围与复制的图元大小、视图显示范围这两点有关。所以在复制前，一定要仔细确认视图范围和显示对象。大家还可以将复制范围扩大，因为粘贴的是矢量图形，通过Word和WPS中的剪裁缩放也可以调整图片效果。
在这里插入图片描述

此外，还有两种操作，一个是选择性粘贴后，选择GstarCAD Drawing对象，另一个是Word或者WPS中选择插入-对象。这两种小编都测试过了，效果与直接复制粘贴相同。

3、虚拟打印JPG

其他方法插入的CAD图形显示的是各个图层的颜色，并非统一的黑灰色，且不好控制线宽。

设置好的打印样式，则可以输出比较美观的虚拟打印JPG，然后再进行复制粘贴，但操作过程也较为繁琐。

4、输出wmf格式文件

通过这种方法，输出的矢量图形虽然在Word中不能编辑，但缩放时不会出现锯齿。同时，此方法还可以防止别人篡改文档中的图形，操作如图所示。
在这里插入图片描述

总结一下，以上CAD教程中的方法各有侧重点，其操作流程和效果也是各不相同。大家在使用浩辰CAD软件绘制CAD图纸的过程中，选择满足自己需求的方法即可。
