CAD教程：轻松擦除图纸中的阴影

在正版CAD软件中绘制建筑CAD图纸时，CAD日照分析是必不可少的一个环节。那么在进行日照分析的过程中如何擦除阴影呢？不知道也没关系，接下来的CAD日照分析教程小编就来给大家介绍一下在正版CAD软件——浩辰CAD建筑软件中在进行CAD日照分析时擦除阴影的详细操作技巧吧！

  CAD日照分析教程：阴影擦除

   浩辰CAD建筑软件中阴影擦除命令功能是擦除建筑物的阴影轮廓线和多点分析生成的网格点、以及其他命令在图上标注的日照时间等参数，不会误删除建筑物和日照窗对象。具体操作步骤如下：

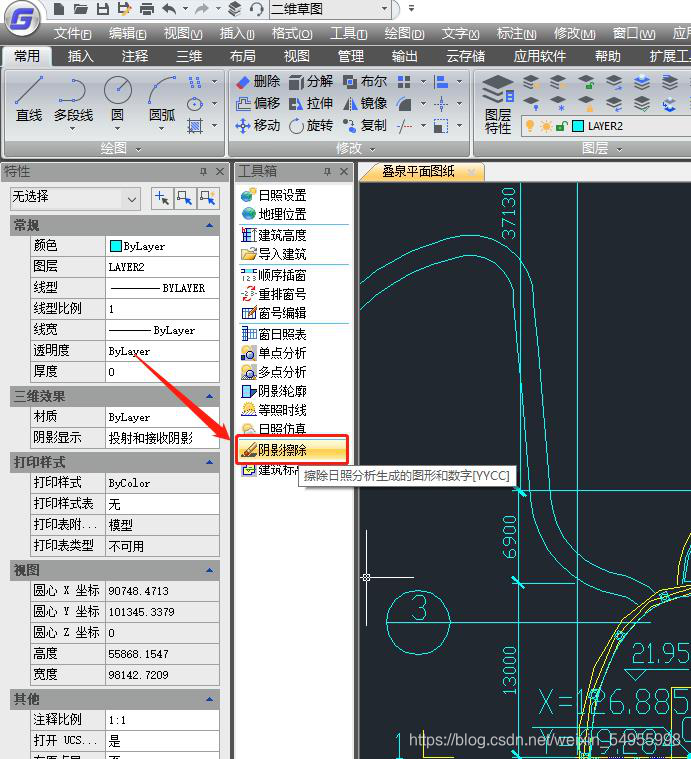

   首先打开浩辰CAD建筑软件，然后找到并点击日照分析→阴影擦除(YYCC)，如下图所示：


   单击“阴影擦除”菜单命令，命令交互如下：

   选择日照分析生成的图线或数字: 通过CAD的各种选择方式选择区域或直接选择要删除对象；

   选择日照分析生成的图线或数字: 回车结束选择，退出命令；

   如果用户要擦除全部阴影轮廓线和网格点，点取本命令后，键入 ALL,回车即将图中所有阴影轮廓线和网格点擦除；如不需要全部擦除，在点取本命令后，可一一点选要擦除阴影轮廓线和网格点，回车即擦除；如果要局部删除，可以给出两个点围合成区域，把在区域内的默认图线、数字对象删除。

   以上的CAD日照分析教程就是正版CAD软件——浩辰CAD建筑软件中阴影擦除命令的部分使用技巧，大家都学会了吗？
