浩辰CAD全能展现：轻松绘制水泥罐车图纸

CAD可画万物！小到螺丝，大到汽车、飞机等交通工具，设计师都能使用浩辰CAD进行产品创意设计。作为初学CAD制图的新人，可以先使用浩辰CAD绘制大概轮廓造型，用于熟悉软件的命令操作和练练手，之后再结合行业的实际情况来绘制真正能投产、落地的“大国重器”。今天小编教大家使用浩辰CAD绘制一辆水泥罐车。

PART 01绘制车身

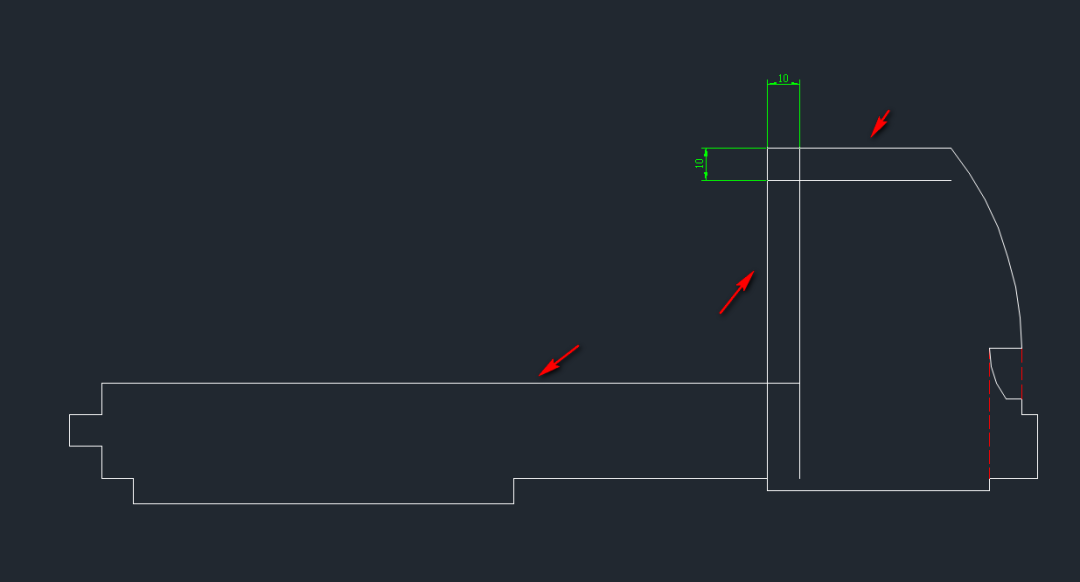

打开浩辰CAD，使用直线命令【Line】，打开【正交】模式，按照尺寸绘制车身底部。

绘制辅助线，使用圆命令【circle】，选择【三点画圆】依次选择两个点以及边绘制圆形，并使用【tr】命令进行修剪。再使用圆命令【circle】绘制半径为100的圆，输入移动命令【move】选择圆象限点将圆进行移动。最后使用偏移命令【offset】，将底下线段向上偏移108，并修剪多余线段。

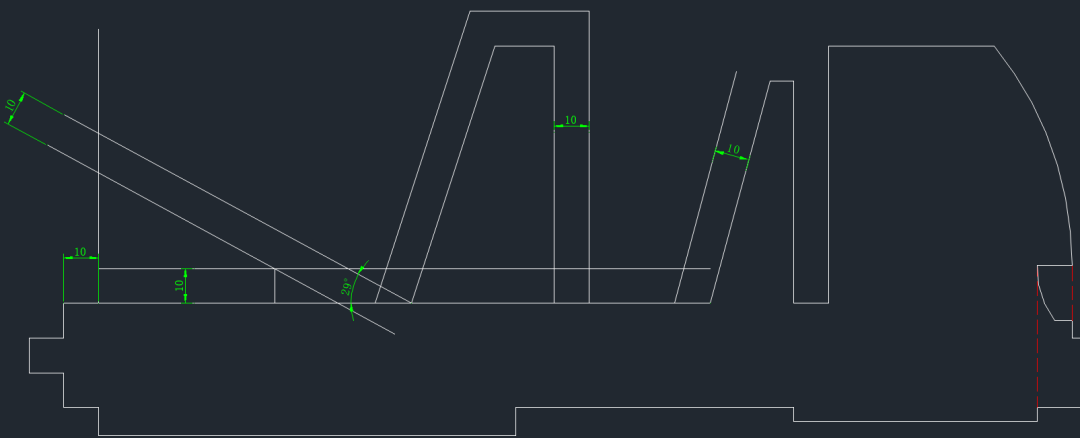

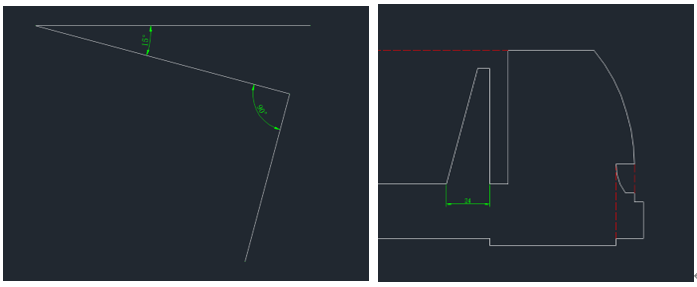

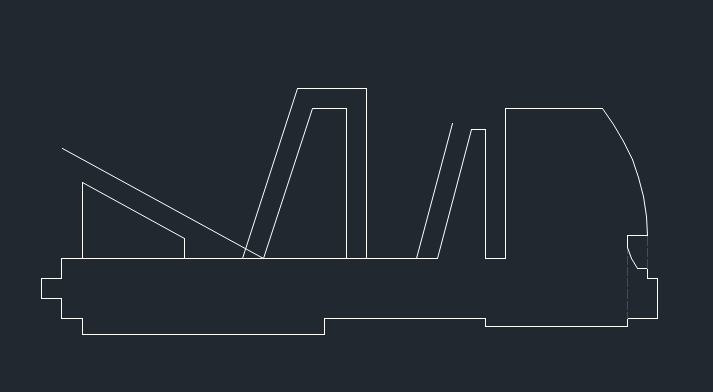

使用直线命令【line】绘制两条直线，并使用偏移命令【offset】将直线向右偏移10，横向线段向下偏移。后修剪，绘制角度为-15°以及与其角度为90的直线，使用移动命令【move】将直线移动到对应位置。

PART 02绘制罐体

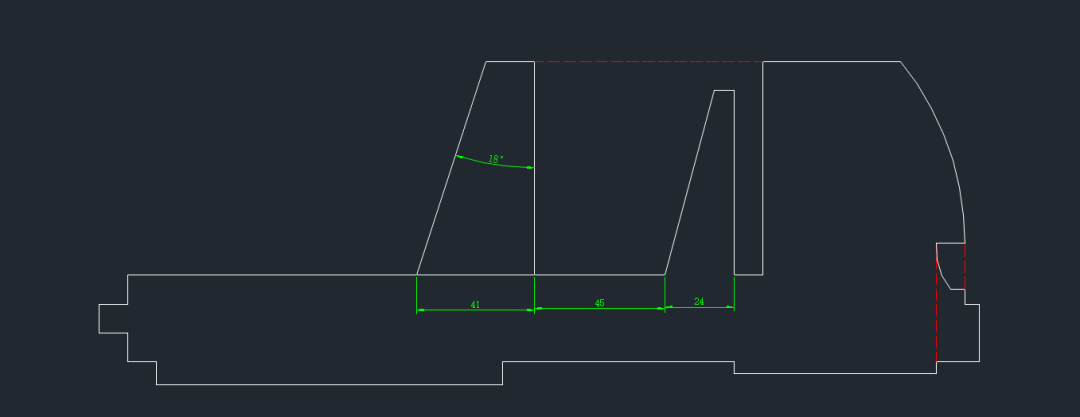

使用直线命令绘制距离左边端点45且与车顶同高的直线后，使用旋转命令【rotate】将直线旋转角度-18。再使用移动命令【move】将旋转后直线向左移动距离41，并进行延伸。接着使用偏移命令【offset】将四条边偏移10，并将边进行半径设置为0的倒圆角。再绘制角度为-28.5的直线，使用偏移命令【offset】将直线向下偏移10，横向直线向上偏移，并进行修剪。

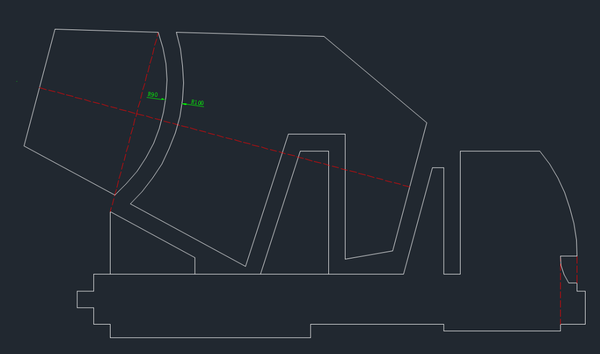

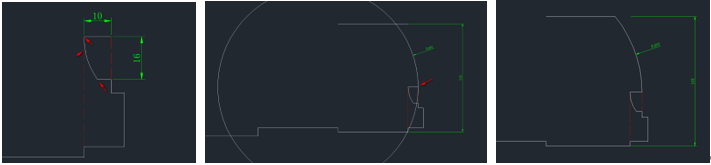

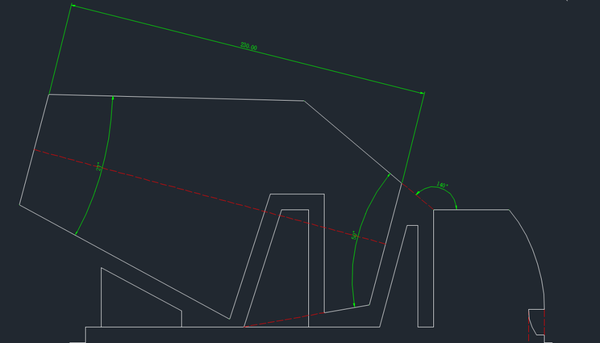

使用偏移命令将直线偏移230后，绘制角度为140的直线，通过镜像命令【mirror】将直线以罐体中间线为镜像线进行镜像操作，修剪多余线段。绘制垂足线，使用圆弧命令绘制半径为90的圆弧，然后使用偏移命令将圆弧向右偏移10，并修剪多余线段。

PART 03绘制车把手

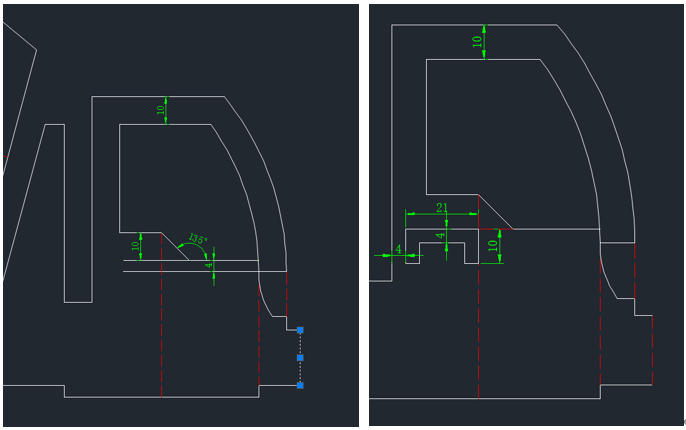

使用偏移命令将车头线段偏移10后，横向绘制一条直线然后向上分别偏移4和10。再绘制角度为135的直线，使用移动命令将端点设置为辅助线与直线交点，修剪多余线段即可。通过两条辅助线确定把手位置，并按照尺寸绘制门把手。

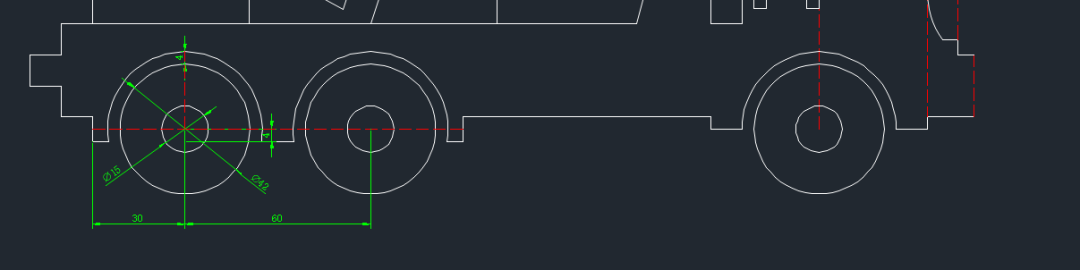

使用偏移命令将底部线段向上偏移4，确定圆心位置。再使用圆命令分别绘制半径为21和7.5的圆，并且将半径21的圆向外偏移4，并修剪多余线段。再使用复制命令向右侧60复制另一个轮胎，在右侧线段中点再复制一个，并修剪多余线段。最后使用填充命令【hatch】对车进行上色。

上述的水泥罐车CAD创意绘图，你学会了嘛？
