CAD关联标注:含义与应用解析

CAD关联标注是什么意思?CAD标注分为关联的、无关联的和分解的。其中CAD关联标注根据所测量的几何对象的变化而进行调整,CAD标注关联性定义几何对象和为其提供距离和角度的标注间的关系。下面来给大家具体介绍一下几何对象与CAD标注之间的三种关联性。

几何对象与CAD标注间的三种关联性:

1、关联标注。当与其关联的几何对象被修改时,关联标注将自动调整其位置、方向和测量值。布局中的标注可以与模型空间中的对象相关联。此时标注变量DIMASSOC系统变量设置为2。


2、非关联标注。与其测量的几何图形一起选定和修改。无关联标注在其测量的几何对象被修改时不发生改变。此时标注变量DIMASSOC设置为1。


3、已分解的标注。包含单个对象而不是单个标注对象的集合。此时标注变量DIMASSOC设置为0。

选择标注和执行以下操作,可以确定CAD标注是否关联:

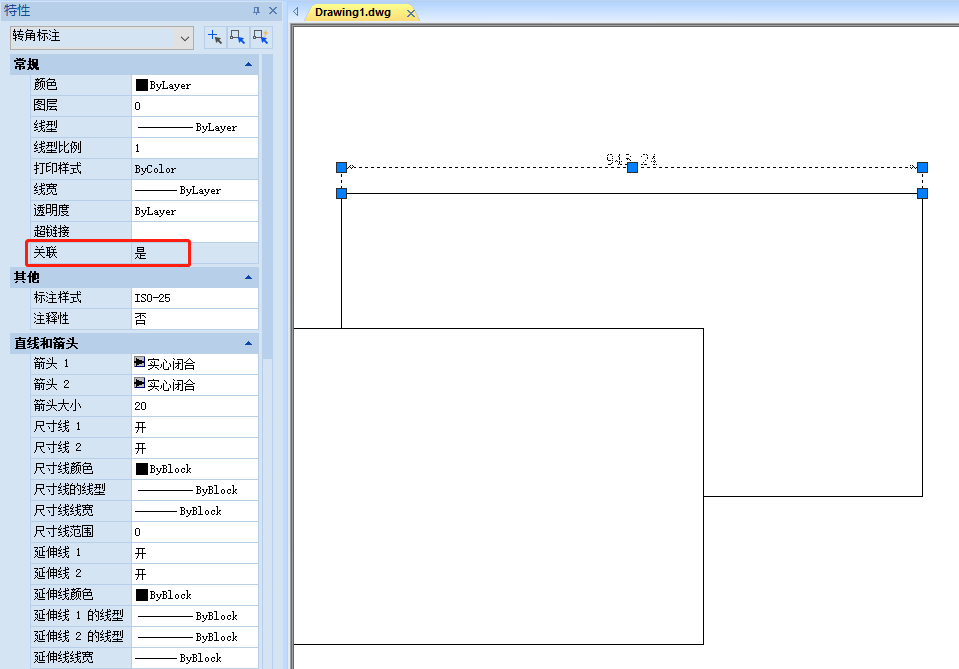

使用【特性】选项板显示标注的特性。如下图所示:

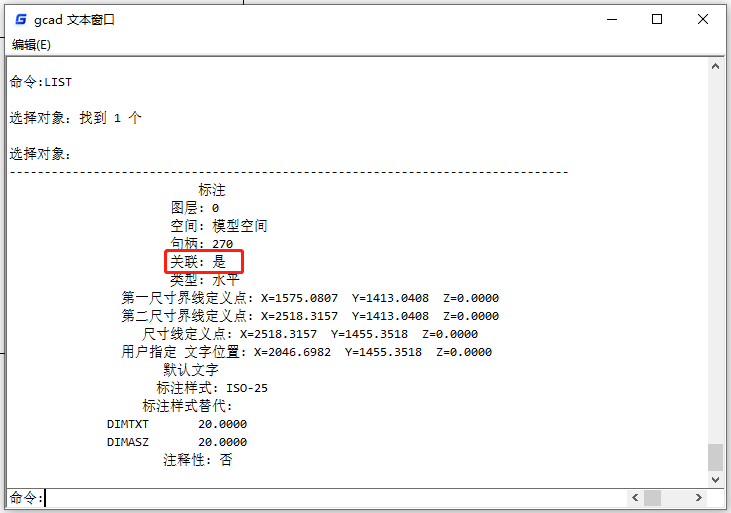

调用LIST命令显示CAD标注的特性。如下图所示:

本文小编给大家简单介绍了CAD关联标注是什么意思,希望对大家有所帮助。
