CAD角度标注详解:步骤清晰,一学即会

CAD角度标注步骤:

1、启动浩辰CAD,打开图纸文件,调用CAD角度标注命令,调用方式如下:

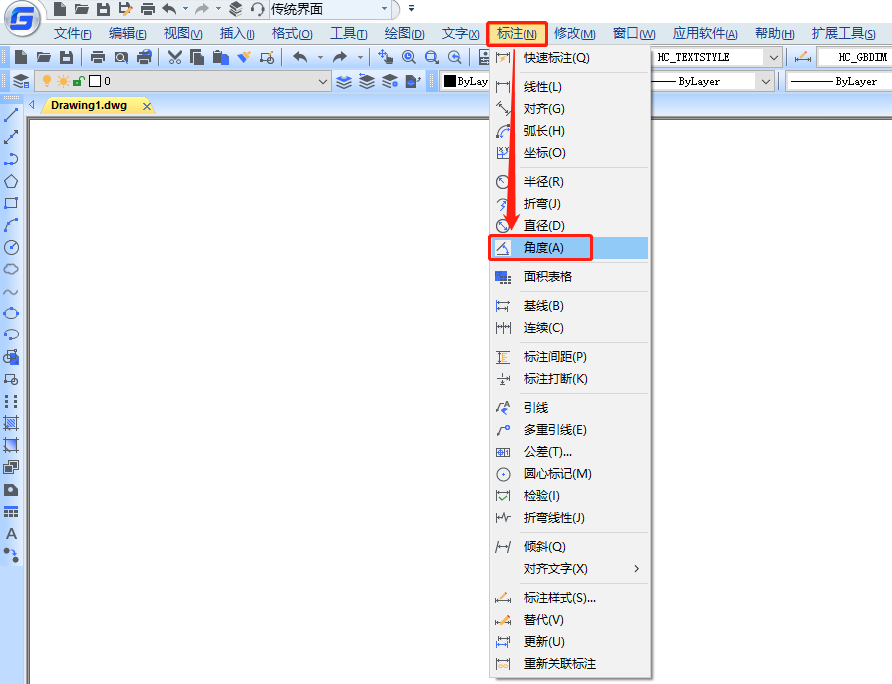

(1)菜单栏中选择 【标注】—【角度】。

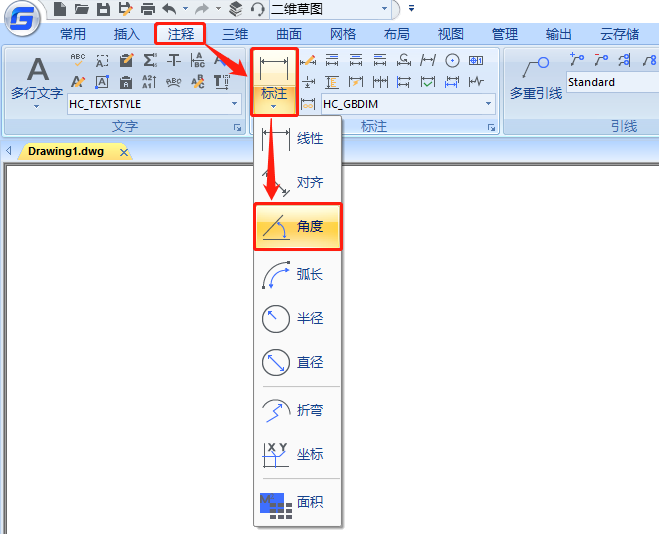

(2)在功能区点击切换至【注释】选项卡,点击【标注】—【角度】工具。


(3)命令行中键入DAN,按回车键。

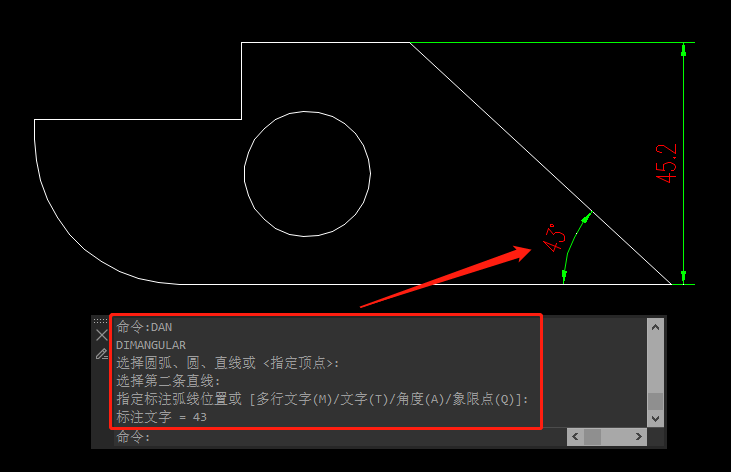

2、执行命令后,命令行提示:选择圆弧、圆、直线或 <指定顶点>。

(1)标注弧所包围的角度

根据提示在图纸中选取圆弧、圆、直线或指定顶点,指定标注弧线位置。


(2)标注两线间的角度

根据提示在图纸中选取第一条直线,选取第二条直线,指定标注弧线位置。

在创建CAD角度标注时,可以在指定尺寸线位置之前修改文字内容和对齐方式。除此之外,还可以使用现有的角度标注创建基线和连续角度标注,基线和连续角度标注小于或等于180度。若要获得大于180度的基线和连续角度标注,则必须使用夹点编辑拉伸现有基线或连续标注的尺寸界线的位置。
