CAD倒圆角半径设置技巧详解

在日常生活中，为了让设计更美观，圆角设计被应用在各行各业，如：手机的外观、软件图标、汽车业的外观等。因此在CAD制图过程中也经常会用到圆角设计，其又可以分为圆角和倒圆角两种。

CAD倒圆角半径设置步骤：

1、启动浩辰CAD，打开图纸文件，调用CAD圆角命令快捷键，即在命令行输入：F，点击回车键确认。

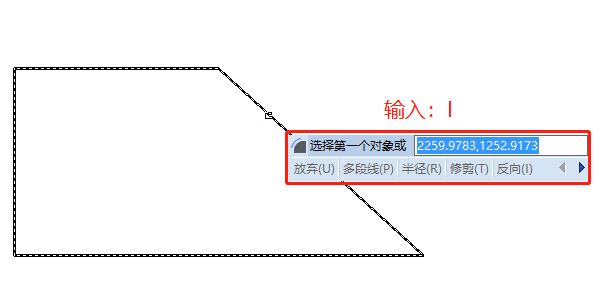

2、执行命令后，此时命令行提示：选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/反向(I)/多个(M)]，因为我们需要倒圆角所以要现在此处输入：I，点击回车键确认。如下图所示：

3、根据命令提示指定圆弧方向为反向或正向，再次输入：I，点击回车键确认。

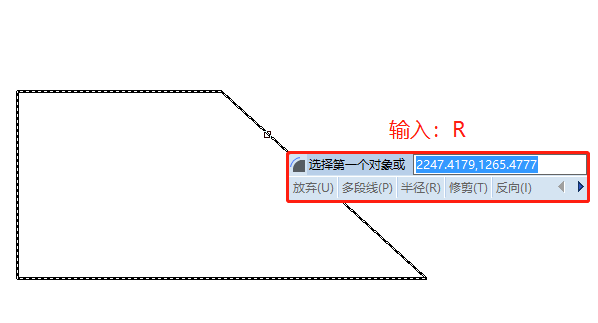

4、设置完成后，根据命令提示输入：R，点击回车键确认。如下图所示：

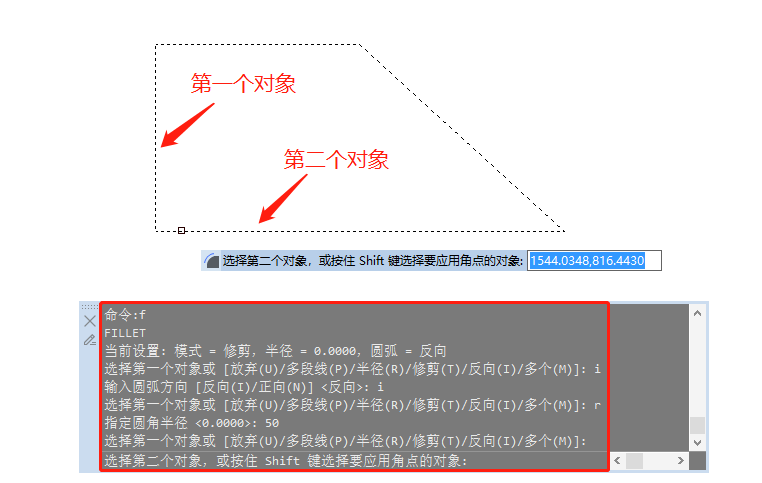

5、在命令行输入圆角半径的值，如50，点击回车键；设置完成后，根据命令提示选择而第一个对象，选择第二个对象。如下图所示：

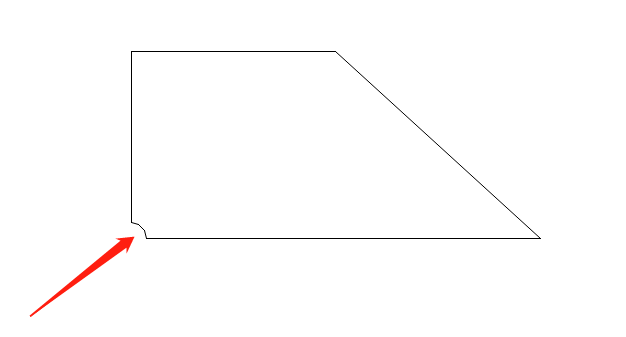

6、最终效果图如下：
