CAD中标注数学公式的实用技巧

我们在使用浩辰CAD制图软件绘制CAD图纸的过程中,有些时候需要我们进行CAD标注数学公式来绘图,接下来给大家详细介绍一下吧。

浩辰CAD标注数学公式的步骤:

1、打开在浩辰CAD软件中画好的图形,如下图所示,并保存。
在这里插入图片描述

   2、打开visio界面, 单击“插入”,下弹出来的下拉框中选择“插入CAD”,找到你保存的CAD文件,单击“打开”。
在这里插入图片描述

   3、CAD文件导入到visio之后的效果如下图所示。
在这里插入图片描述

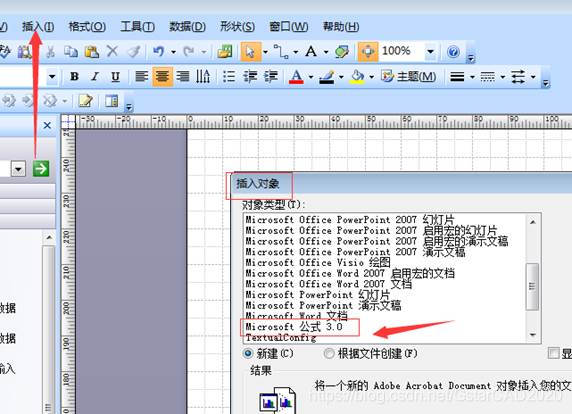

   4、单击 “插入”,在下拉框中选择“插入对象”,“Microsoft 3.0”,之后单击“确定”。如下图所示:
在这里插入图片描述

   5、打开公式编辑界面,编辑自己想插入的公式。如下图所示:
在这里插入图片描述

   6、插入公式之后的效果如下图所示。
在这里插入图片描述
