CAD一键布置停车位教程

在设计CAD建筑图的过程中,你还在一个一个地画停车位吗?那未免也太低效了吧!今天,小编用浩辰CAD建筑软件来教大家一键布置停车位,赶紧学起来吧!

浩辰CAD建筑软件是行业应用最广泛的创新型建筑设计专业软件,其中提供了实用的车位布置功能,可以快速布置直线和弧形排列车位,车位之间可正交与斜向布置,有多种排数和样式设置;并且支持车位编号,不仅可以自动生成车位编号,还可以避让数字,编号位置可以根据用户需要选择。


建筑CAD中布置车位步骤:

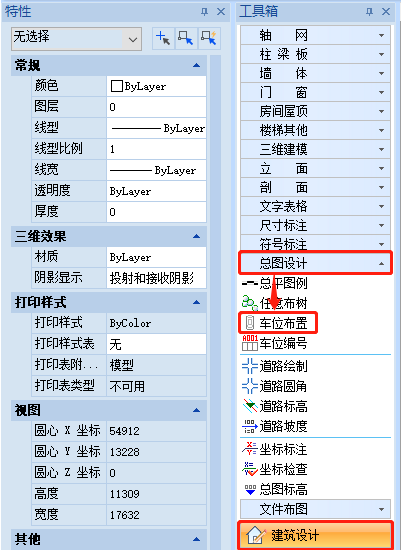

1、首先启动浩辰CAD建筑,然后在软件界面左侧【工具箱】中点击【建筑设计】—【总图设计】—【车位布置】。如下图所示:


2、在弹出的【车位布置】对话框中,根据自身实际需求设置车位宽度、深度、角度、样式等参数后,即可在图纸中按《停车场规划设计规则》的规定布置直线与弧形排列的车位。


(1)布置直线排列车位

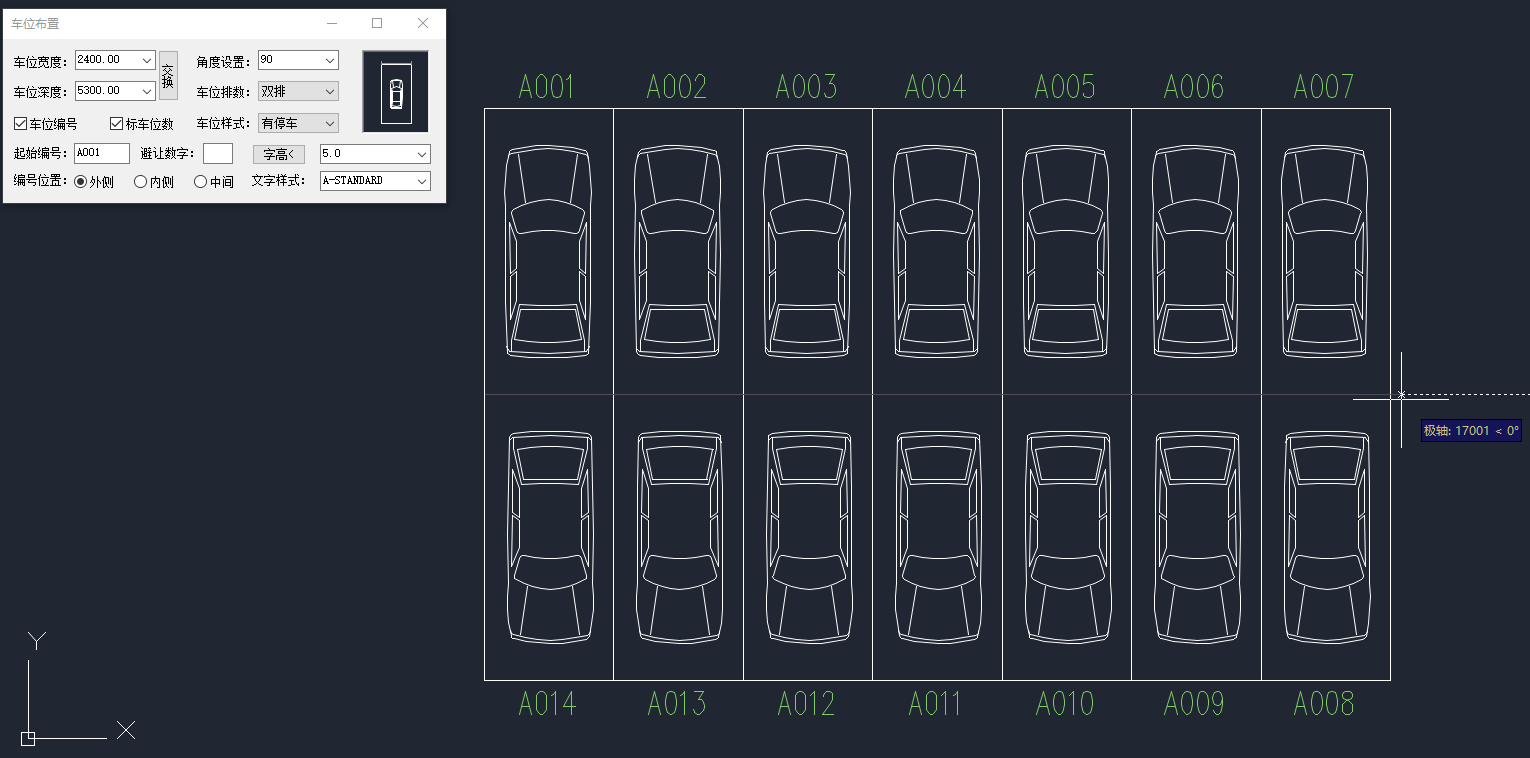

根据命令行提示在绘图区域点取车位起点,再次点取车位终点。如下图所示:

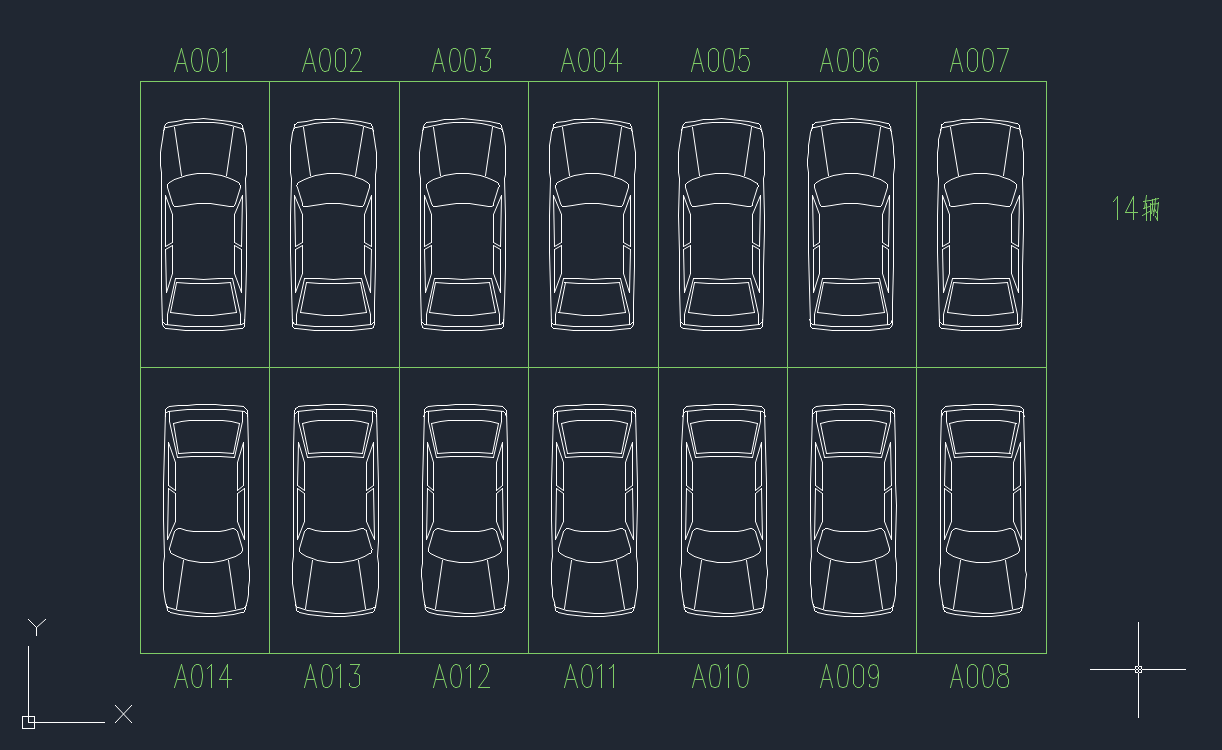

最后点取车位数标注位置,即可完成双排直线车位的布置。如下图所示:


(2)布置弧形排列车位

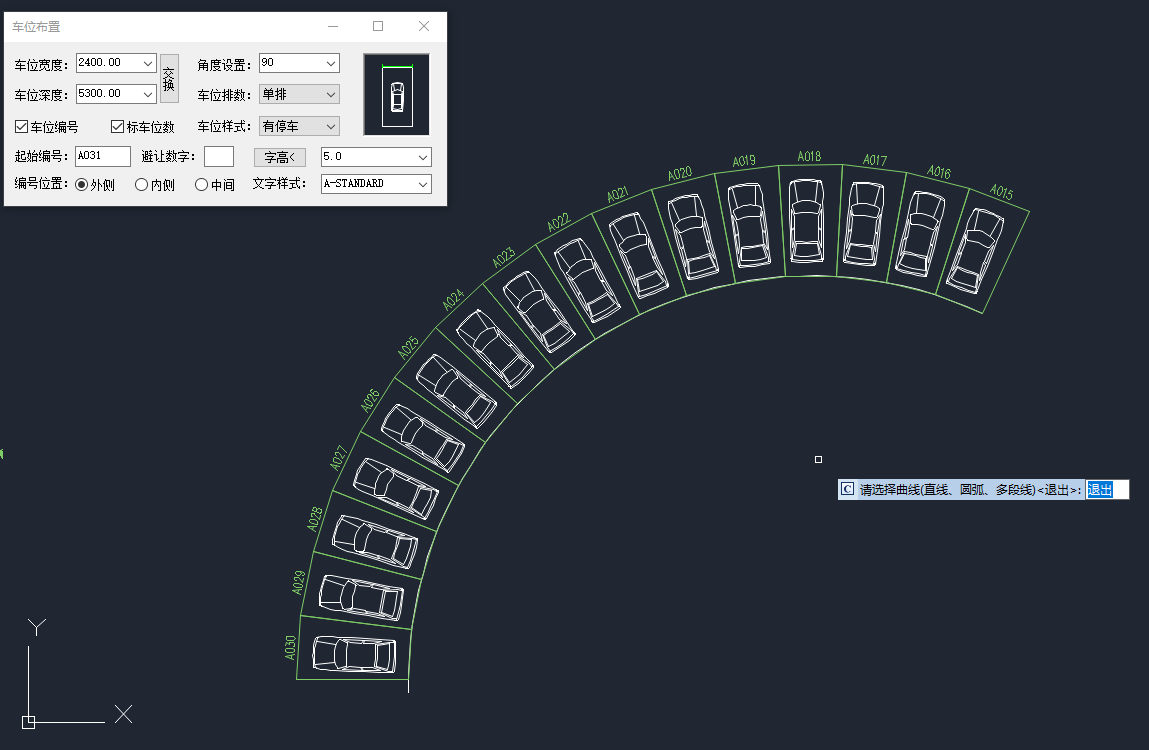

如果想要绘制弧形排列车位,首先需要在绘图区域绘制一条圆弧线,然后调用【车位布置】命令,在命令行提示:请点取车位起点或 [沿曲线布置(A)]时,输入:A,选择曲线,点取车位所在一侧,即可完成弧形排列车位布置。如下图所示:

在浩辰CAD建筑软件中通过以上几个简单的步骤便可快速布置停车位,现在你学会怎么用用浩辰CAD一键布置停车位了吗?赶紧用起来吧!
