给水计算在给排水CAD制图过程中是必须要掌握的技能之一。那么你知道CAD软件中怎么进行给水计算吗?不知道的CAD制图初学入门者就和小编一起来看看国产CAD软件——浩辰CAD给排水软件中进行给水计算的相关操作技巧吧!感兴趣的小伙伴可以参考本篇CAD制图初学入门教程和小编一起来了解一下哦!
首先打开浩辰CAD给排水软件,然后在平面图中布置好给水系统后,运行室外菜单中的【计算】-【给水计算】命令。
1、计算

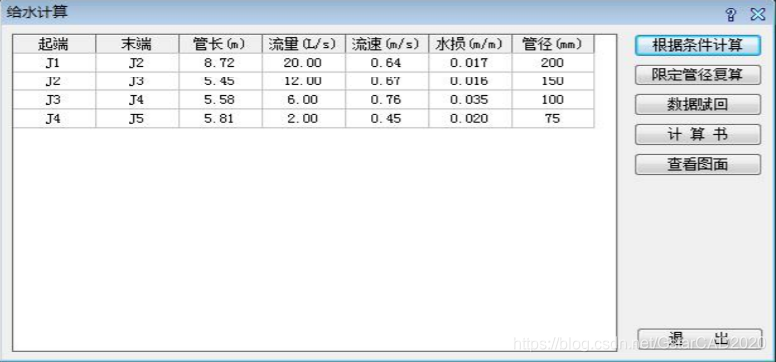

选择给水系统起始端,在给水管道上依次点取出流点并确定出流点流量,即可弹出室外给水计算对话框:
各位CAD制图初学入门者点击【根据条件计算】便可计算出流速、水力损失、管径。
2、复算
修改管径之后,点击【限定管径复算】按钮,便可实现重新计算。
3.、数据赋回
点击【数据赋回】按钮,可将计算得到的管径值赋值到图面管线中。
CAD中计算汇水面积的操作技巧:
各位CAD制图初学入门者在确定汇水面积时,可以直接输入面积值,对于规则区域可直接输入单井作用面积,对不规则区域可按“A”键或“S”键在图中手绘作用面积。(A 为矩形,S 为多边形)绘制时可框选几个检查井汇水面积。
